Ficha Documentos

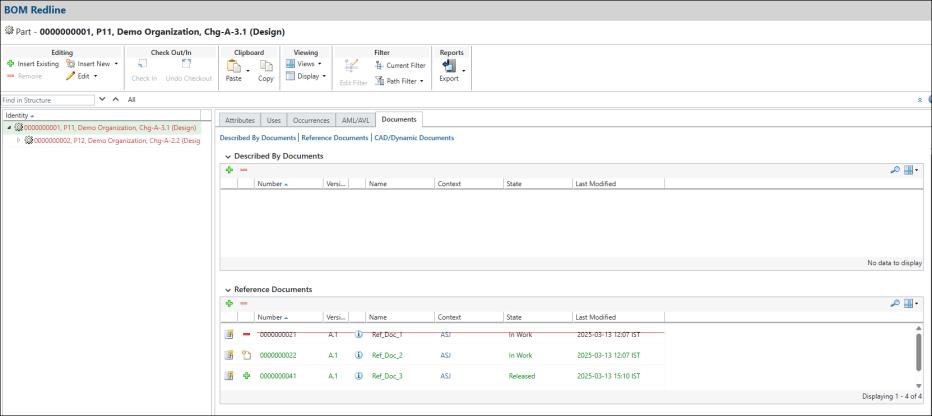

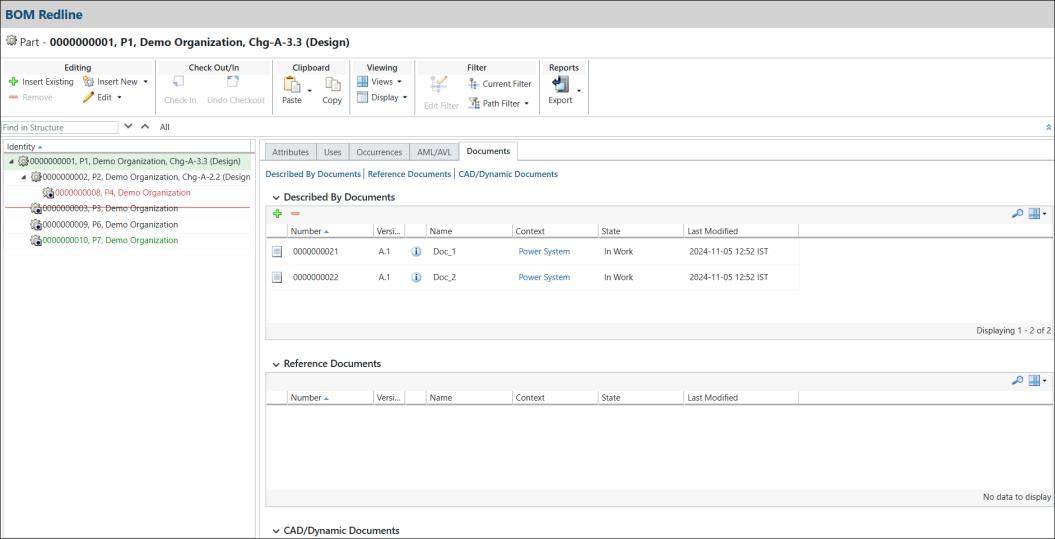

Cuando se abre la línea roja, se puede ver la ficha Documentos en el panel de estructura de línea roja. La ficha Documentos está visible para el artículo de la línea roja de LDM, que es un artículo raíz, y para el artículo hijo seleccionado que tiene una línea roja de LDM.
En la ficha Documentos, solo se pueden ver los documentos asociados a un artículo. Se muestran los siguientes tipos de tablas de asociaciones de documentos:
• Documentos "Descrito por": permite visualizar vistas específicas de versión de documentos del artículo seleccionado. Se puede añadir o quitar un documento según sea necesario.
• Documentos de referencia: permite mostrar los documentos asociados con el artículo seleccionado. Se puede añadir o quitar un documento según sea necesario.
• Documentos dinámicos/CAD: permite mostrar la vista de solo lectura de los documentos que representan elementos de una estructura de conjunto CAD del artículo seleccionado.
 |
No se pueden realizar acciones como añadir o borrar entradas de las tablas de asociación de documentos para Documentos dinámicos/CAD.
|
En las tablas y las secciones siguientes se describen los Documentos "Descrito por" de la línea roja.
Documentos "Descrito por" en Windchill es un tipo de documento que permanece sin cambios en la estructura de artículos de Windchill, incluso después de revisar el artículo.
Documentos de referencia son un tipo de documento que permanece sin cambios en la estructura de artículos de Windchill, incluso cuando se revisa el artículo.
Cuando se selecciona una línea roja, en la ficha Documentos se proporciona información como el nombre, el número, la versión, el contexto, el estado y la fecha de la última modificación de un documento. Utilice esta ficha para realizar las siguientes acciones:
• Vea información de atributos de documentos asociados.
• Añada Documentos "Descrito por" y Documentos de referencia existentes o nuevos a una línea roja de LDM o a un artículo hijo seleccionado que tenga una línea roja de LDM.
• Quite Documentos "Descrito por" y Documentos de referencia de una línea roja de LDM o del artículo hijo seleccionado que tenga una línea roja de LDM.
En la tabla siguiente se describen las acciones que se pueden realizar en la ficha Documentos para Documentos "Descrito por" y Documentos de referencia.
Acción | Icono | Descripción | ||
|---|---|---|---|---|
Insertar existente |  | Permite asociar un documento existente con el artículo de línea roja de LDM y con el artículo hijo seleccionado que tiene una línea roja de LDM. Para obtener más información, consulte Inserción de documentos.
| ||
Quitar selección |  | Quita el valor de Documentos "Descrito por" o Documentos de referencia seleccionado del artículo de línea roja de LDM o de un artículo hijo seleccionado que tenga una línea roja de LDM.
|
Descripción de atributos
En la siguiente tabla se describen los atributos del documento mostrados en la vista en tabla por defecto en la ficha Documentos:
Atributo | Descripción | ||
|---|---|---|---|
Indicador de cambio | Tipo de cambio al comparar con el objeto base. La columna Indicador de cambio no está disponible de fábrica.
| ||
Número | Identificador numérico exclusivo del documento. | ||
Versión | La revisión e iteración del documento. | ||
Nombre | Identificador de texto del documento. | ||
Contexto | El contexto en el que se almacena el objeto, como Producto, Biblioteca o Proyecto. | ||
Fecha de la última modificación | Fecha y hora en que se ha archivado por última vez el objeto. |
Indicadores de cambio para la ficha Documentos
El indicador de cambio muestra un resumen del tipo de cambio que se ha producido al comparar el objeto base con la línea roja. En la siguiente tabla se explica el icono y la descripción de la columna Indicador de cambio:
Indicador | Icono | Descripción |
|---|---|---|
Blanco | Indica que el documento no se ha modificado. | |
Insertar nuevo |  | Indica que se ha insertado un documento existente que no se ha liberado o un documento recién creado. |
Insertar existente | | Indica que un documento liberado existente se ha insertado en la estructura de línea roja. |
Quitar | | Indica que el documento se ha quitado de la estructura de línea roja. |
Caso práctico de la acción Revertir para los artículos asociados a los documentos
La acción Revertir no revierte los cambios relacionados con los documentos.
Considere el siguiente árbol de estructuras de línea roja para una línea roja padre Part, Chg-A-1.1 con artículos hijo en la organización:
• Part, Chg-A-1.1
◦ Part1
◦ Part2, Chg-A-2.1 (asociado a un documento Doc_1)
◦ Part3
◦ Part4, Chg-A-2.5 (asociado a un documento Doc_3)
◦ Part5, Chg-A-2.8
Los artículos hijo Part2, Chg-A-2.1, Part4, Chg-A-2.5 y Part5, Chg-A-2.8 también son líneas rojas. Los artículos hijo Part2 y Part4 están asociados con los documentos Doc_1 y Doc_3, respectivamente.
Si se realizan algunos cambios en el artículo hijo Part5, Chg-A-2.8, como la modificación de componentes del artículo, los atributos y las apariciones, se añade el documento Doc_5 al artículo hijo y se realiza la acción Revertir, se puede observar lo siguiente:
• Los cambios en el uso, los atributos y las apariciones del artículo se restauran a su estado original.
• La ficha Documentos sigue mostrando Doc_5 porque los cambios no se revierten.
El realzado visual resultante Part5, Chg-A-2.8 en el árbol de estructura de línea roja permanece en rojo. En la tabla Documentos, Doc_5 permanece en verde incluso después de la acción Revertir porque Doc_5 no se revierte.
| | El color en el nodo del árbol de estructura de línea roja puede cambiar a negro, lo que indica que no hay cambios ya que se revierten todas las modificaciones. Sin embargo, incluso si se revierte el cambio de uso, el nodo del árbol de estructura de línea roja puede seguir indicando un cambio debido a modificaciones no revertidas relacionadas con atributos de versión, documentos y AML/AVL. |
