Ficha Clasificación
En este tema se proporciona soporte de planificación de cambios para la definición de LDM de ingeniería, que incluye los datos de clasificación asociados con las versiones de artículo.
Los datos de clasificación se muestran en la ficha Clasificación.
La ficha Clasificación está visible cuando el artículo seleccionado es una línea roja de LDM. Se oculta si el artículo seleccionado es un artículo maestro en el árbol de estructuras de línea roja. De fábrica, la ficha aparece después de Atributos, pero se puede cambiar la secuencia arrastrando la ficha.
 |
Esta ficha solo está disponible si Windchill PartsLink Classification and Reuse está instalado. Es visible aunque el artículo no esté clasificado.
|
La clasificación en Windchill es un método para organizar clases de objetos. Implica definir objetos, asociarles atributos y proporcionar una base para las estructuras de navegación. La estructura de clasificación se representa como un árbol, que se puede gestionar mediante diversas acciones, como expandir, contraer, insertar, borrar, copiar, pegar, exportar e importar nodos. Esta estructura es esencial para organizar y navegar de forma eficaz por las distintas clases de objetos. Para obtener más información, consulte Trabajo con Administración de clasificaciones.
La línea roja de LDM utiliza la misma interacción del usuario para la clasificación que la que está disponible en el explorador de estructuras de producto.

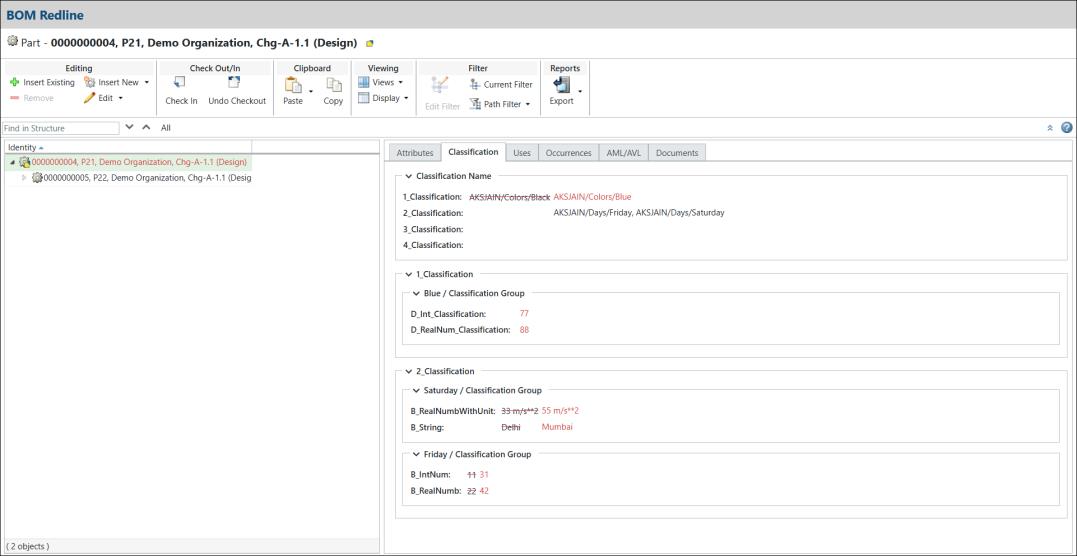

En la barra de herramientas de acciones de línea roja, puede reasignar, añadir, editar o quitar los valores de Nodos de clasificación y Atributos de clasificación en la ficha Clasificación. Después de realizar estas acciones, el artículo correspondiente en el árbol de línea roja se resalta en rojo.
La ficha Clasificación sigue las prácticas estándar del proceso de línea roja. Combinar la línea roja con la versión del objeto afectado y sincronizarla con el último objeto resultante liberado siguen las mismas convenciones. Para obtener más información, consulte el tema Proceso de líneas rojas.
Cuando se elimina la línea roja de LDM completa, incluidas las líneas rojas padre e hijo, también se elimina la información de Clasificación.
Descripción de atributos
En la ficha Clasificación se muestra la siguiente información:
Atributos | Descripción |
|---|---|
Nodo de clasificación | Los nodos de clasificación (o "clases") son los bloques de creación de la estructura de clasificación. |
Atributo de clasificación | Un atributo reutilizable representa una propiedad exclusiva en todo el sistema para la que una instancia de objeto puede tener un valor. |
Indicador de color de control de cambios de clasificación
Los siguientes colores indican los valores antiguos y actualizados después de las modificaciones:
Color | Descripción |
|---|---|
Rojo | Indica los valores de atributo actualizados en la ficha Clasificación y en el árbol de estructura. |
Tachado rojo | Indica los valores de atributo antiguos. |
