Generierung von Miniaturansichten mit VCS
Mit Visualization Content Service (VCS) können 2D- und 3D-Miniaturansichten generiert werden, die im Miniaturansichtsnavigator oder auf der Seite Details angezeigt werden.
Mit VCS ist die Generierung von Miniaturansichten mit den folgenden Eigenschaften in Windchill aktiviert:
• wvs.vcs.supportedworkers = THUMBNAIL
• enable.thumbnail = true
Wenn die Generierung von Miniaturansichten mit VCS aktiviert ist, werden Miniaturansichten in den folgenden Szenarien generiert:
• Publizierte Jobs für CAD-Worker oder Nicht-CAD-Worker
• Vom Server generierte Darstellungen
• Scheduler-basierte Generierung von Miniaturansichten
Der Windchill Administrator muss keinen dedizierten Miniaturansicht-Worker konfigurieren oder Eigenschaften festlegen, um Miniaturansichten zu generieren. Sobald Windchill so konfiguriert ist, dass Miniaturansichten mit VCS generiert werden, werden Eigenschaften wie z.B. thumbnail.usecadagent ignoriert. Creo View Adapter für Windchill muss nicht auf Windchill installiert werden, um die serverseitige Miniaturansicht zu generieren. Es kann jedoch ein Szenario geben, in dem es für Visualisierungsobjekt-Komprimierungsdienstprogramme dennoch erforderlich sein kann.
Der Generierungsprozess für Miniaturansichten läuft wie folgt ab:
1. Windchill löst den Publizierjob aus.
2. Windchill überprüft, ob der Publizierjob die Miniaturansicht generiert hat.
3. Windchill aktualisiert die primäre übergeordnete Darstellung und lädt den Inhalt hoch.

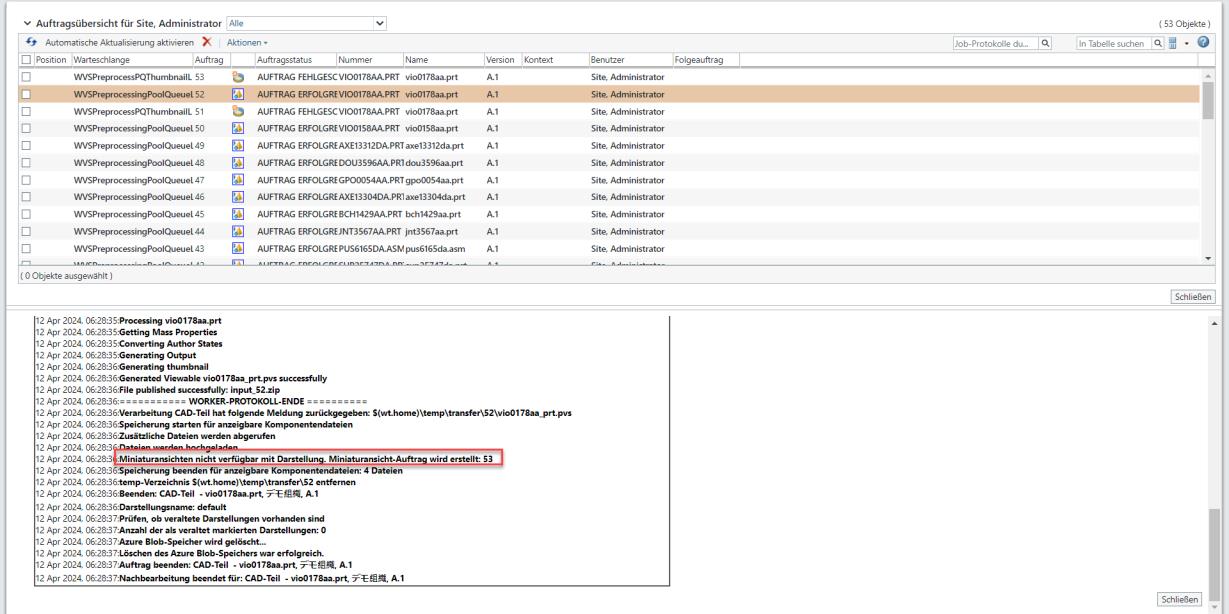

4. Wenn die Miniaturansicht nicht generiert wird, erstellt Windchill einen neuen Miniaturansichtjob. Der WVS-Auftragsmonitor zeigt das Protokoll als Thumbnails unavailable with representation, creating Thumbnail Job an. Zusammen mit dieser Meldung schreibt WVS auch die ID des neuen Miniaturansichtsjobs, die für die Suche nach dem jeweiligen Miniaturansichtsjob im Auftragsmonitor verwendet werden kann.

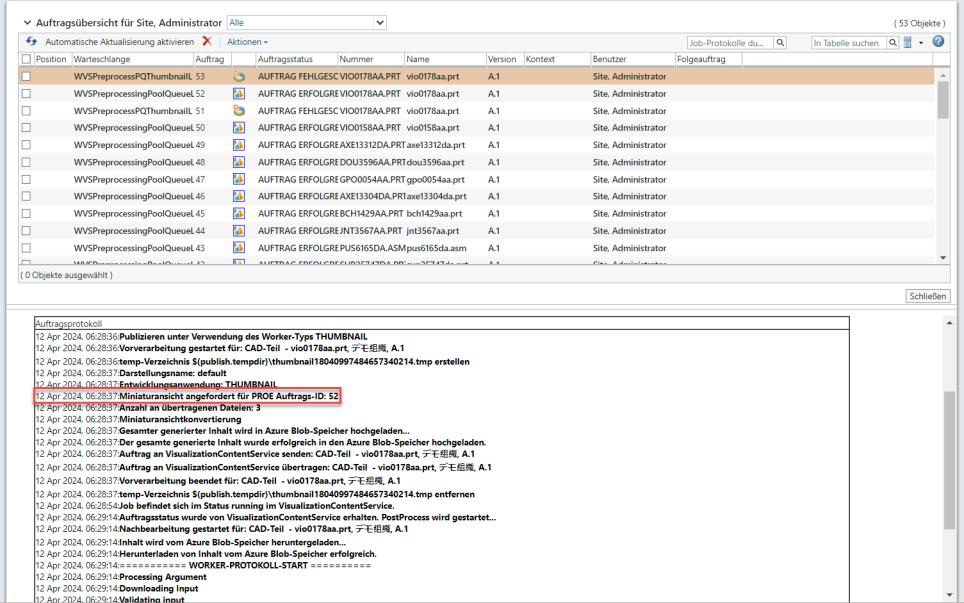

5. Die Miniaturansicht wird den VCS Miniaturansichtswarteschlangen mit der gleichen Priorität hinzugefügt wie die des Eltern-Auftrags.
 | • Beim Generieren von Miniaturansichten lädt Windchill Darstellungsinhalte herunter. Die Anzahl der Dateien, die heruntergeladen werden, wird über die Eigenschaft thumbnail.filelimit gesteuert, wobei der Standardgrenzwert auf 800 festgelegt ist. Weitere Informationen finden Sie unter Eigenschaften von Windchill Visualization Service. • Für Dokumente, bei denen die Generierung von Miniaturansichten über das Steuerelement Publizieren und Miniaturansicht eingeschränkt ist, wird der Miniaturansichtjob nicht ausgelöst. Weitere Informationen finden Sie unter Steuerelement Publizieren und Miniaturansicht. • Windchill überspringt die Miniaturansichts-Generierungsanfrage an VCS für die Darstellungen ohne Visualisierungsobjekt (leere Darstellung). Die Meldung Thumbnail Generation Skipped - The representation contains no content for generating thumbnails.wird im Auftragsprotokoll angezeigt. |
