Quellvorlage zum Generieren von Fertigungsstrukturen anpassen
Ziel
Passen Sie die Standardlogik an, um den Prozessplan- oder die Routing-Plan-Vorlage in der Liste Quelle aufzulösen.
Lösung

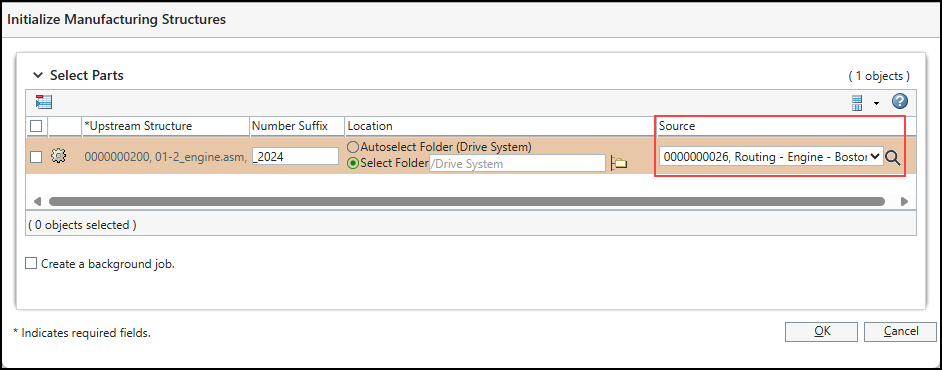

Verwenden Sie das standardmäßige Delegate-Framework, um Downstream-Strukturen mithilfe einer Vorlage zu generieren, und bieten Sie gleichzeitig die Möglichkeit, benutzerdefinierte Logik zum Füllen der Liste Quelle im Dialogfenster Fertigungsstrukturen initialisieren zu erweitern und anzuwenden.
Voraussetzungen
Um diese Aufgabe auszuführen, müssen Sie Erfahrung in folgenden Bereichen haben:
• Java-Grundlagen (Vererbung, Sammlungen)
• Windchill Delegate-Framework
• Prozess "Code and Configuration Deployment (CCD)"
Lösungselemente
• RelatedSourceDelegate
Abstrakte Klasse, die von Windchill aufgerufen wird, um Quellvorlagen für doppelte Teile oder "Speichern als"-Teile abzurufen
• DefaultRelatedSourceDelegate
OOTB-Implementierung zum Abrufen von Quellvorlagen
• CustomRelatedSourceDelegate
Benutzerdefinierte Implementierung, die auf das Auflösen von Quellvorlagen basierend auf den Projektanforderungen zugeschnitten ist
Verfahren
Führen Sie die folgenden Schritte aus, um eine benutzerdefinierte Logik zum Abrufen der Vorlage zu implementieren:
1. Erstellen Sie eine neue Delegate-Klasse, z.B. CustomRelatedSourceDelegate, indem Sie DefaultRelatedSourceDelegate erweitern.
2. Registrieren Sie den Delegate mit dem entsprechenden Konfigurationsmechanismus als Teil Ihrer Anpassung.
3. Überschreiben Sie die Methoden nach Bedarf:
a. getSourceTemplates – Passen Sie die Logik für das Abrufen von Routing-Plan-Vorlagen an.
b. getSourceProcessPlans – Passen Sie die Logik für das Abrufen von Prozessplan-Vorlagen an.
4. Paketieren Sie die Anpassung und stellen Sie sie mithilfe des CCD-Prozesses in Ihrer Entwicklungsumgebung bereit. Weitere Informationen finden Sie unter Deploy Your Customizations on Your Development Environment.
5. Bereiten Sie das CCD-Paket für die Erhöhung vor. Weitere Informationen finden Sie unter Deploying Code and Configuration Package (auf Englisch).
OOTB-Implementierung

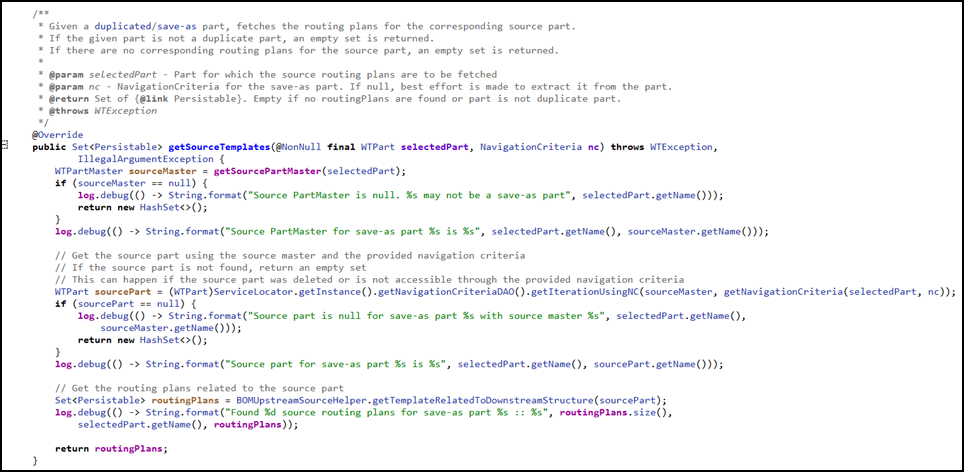

Im Folgenden finden Sie eine vordefinierte Implementierung für das Abrufen von Quell-Routing-Plänen:
XCONF-Beispielausschnitt
Im Folgenden finden Sie ein Beispiel für eine XCONF-Konfiguration, mit der Ihr benutzerdefinierter Delegate registriert wird:
<Service context="default" name="com.ptc.windchill.baseserver.delegate.RelatedSourceDelegate">
<Option cardinality="singleton"
requestor=”null”
serviceClass="com.ptc.windchill.baseserver.delegate.CustomRelatedSourceDelegate"
selector="default"/>
</Service>
<Option cardinality="singleton"
requestor=”null”
serviceClass="com.ptc.windchill.baseserver.delegate.CustomRelatedSourceDelegate"
selector="default"/>
</Service>
Beispielimplementierung
Das folgende Beispiel zeigt eine benutzerdefinierte Implementierung eines zugehörigen Quell-Delegate, der die Quellprozesspläne von einem anderen Hilfe-Assistenten abruft (z.B. eine Liste von Prozessplan-OIDs aus einem Teileattribut).
public class CustomRelatedSourceDelegate extends DefaultRelatedSourceDelegate {
@Override
protected Set<String> getSourceProcessPlans(final WTPart selectedPart, NavigationCriteria nc, boolean flag) {
//Fetch the list of process plan oids and related mbom oid from attribute.
Map<String, String> partToProcessPlans = CustomHelper.getMBomToProcessPlanMap(selectedPart, nc);
Set<String> processPlans = new HashSet<>();
for(Entry<String, String> mapEntry : partToProcessPlans.entrySet()) {
String mBomOid = mapEntry.getKey();
String processPlanOid = mapEntry.getValue();
If (flag) {
processPlans.add(mBomOid + “|” + processPlanOid);
} else {
processPlans.add(processPlanOid);
}
}
return processPlans;
}
@Override
protected Set<String> getSourceProcessPlans(final WTPart selectedPart, NavigationCriteria nc, boolean flag) {
//Fetch the list of process plan oids and related mbom oid from attribute.
Map<String, String> partToProcessPlans = CustomHelper.getMBomToProcessPlanMap(selectedPart, nc);
Set<String> processPlans = new HashSet<>();
for(Entry<String, String> mapEntry : partToProcessPlans.entrySet()) {
String mBomOid = mapEntry.getKey();
String processPlanOid = mapEntry.getValue();
If (flag) {
processPlans.add(mBomOid + “|” + processPlanOid);
} else {
processPlans.add(processPlanOid);
}
}
return processPlans;
}
