Mit Standard-Sammlungsoperationen arbeiten
Die beiden Hauptuntertypen von Operationen sind:
• Standardoperation – Weitere Informationen finden Sie unter Mit Standardoperationen arbeiten und Standardoperationen verwalten.
• Standard-Sammlungsoperation
Im Folgenden sind die beiden Untertypen der Standard-Sammlungsoperation aufgeführt:
•
Standard-Buy-Off-Operation: Standard-Buy-Off-Operationen stellen eine formelle Genehmigung durch einen Techniker oder eine Aufsichtsperson dar. Buy-Offs beinhalten die formelle Genehmigung einer oder mehrerer qualifizierten Personen, um die Erledigung bestimmter Aufgaben zu überprüfen. Buy-Offs stellen sicher, dass alle erforderlichen Prüfungen und Validierungen durchgeführt wurden, bevor fortgefahren wird. Verwenden Sie die Standard-Buy-Off-Operation, um formelle Genehmigungen an kritischen Prozess-Checkpoints zu erzwingen.
Standard-Buy-Off-Operation: Standard-Buy-Off-Operationen stellen eine formelle Genehmigung durch einen Techniker oder eine Aufsichtsperson dar. Buy-Offs beinhalten die formelle Genehmigung einer oder mehrerer qualifizierten Personen, um die Erledigung bestimmter Aufgaben zu überprüfen. Buy-Offs stellen sicher, dass alle erforderlichen Prüfungen und Validierungen durchgeführt wurden, bevor fortgefahren wird. Verwenden Sie die Standard-Buy-Off-Operation, um formelle Genehmigungen an kritischen Prozess-Checkpoints zu erzwingen.•
Standard-Datensammlungsoperation – Die Datensammlung ist für die Aufrechterhaltung hoher Qualitäts- und Konformitätsstandards während des Fertigungsprozesses entscheidend. Dabei werden spezifische Messungen und Informationen in verschiedenen Phasen des Produktionsprozesses aufgezeichnet. Diese Messungen sind oft auf die Eigenschaften der hergestellten Produkte abgestimmt. Verwenden Sie die Standard-Datensammlungsoperationen, um prozessspezifische Messungen während der Fertigung zu erfassen und zu validieren. Mit dieser Operation können Sie Daten direkt in der Werkstatt validieren. Diese Operation ermöglicht es Ihnen, die verschiedenen Datensammlungselemente zu kategorisieren.
Standard-Datensammlungsoperation – Die Datensammlung ist für die Aufrechterhaltung hoher Qualitäts- und Konformitätsstandards während des Fertigungsprozesses entscheidend. Dabei werden spezifische Messungen und Informationen in verschiedenen Phasen des Produktionsprozesses aufgezeichnet. Diese Messungen sind oft auf die Eigenschaften der hergestellten Produkte abgestimmt. Verwenden Sie die Standard-Datensammlungsoperationen, um prozessspezifische Messungen während der Fertigung zu erfassen und zu validieren. Mit dieser Operation können Sie Daten direkt in der Werkstatt validieren. Diese Operation ermöglicht es Ihnen, die verschiedenen Datensammlungselemente zu kategorisieren.Der Hauptzweck von Standard-Datensammlungsoperationen besteht darin, bestimmte Parameter wie Dicke, Temperatur, Spannung usw. zu erfassen. Eine Standard-Datensammlungsoperation unterstützt maximal zwei Standard-Steuereigenschaften: eine reguläre Standard-Steuereigenschaft und eine kontextabhängige Standard-Steuereigenschaft. Sie können nicht mehr als eine Standard-Steuereigenschaft des gleichen Typs zuweisen.
Sie können die Standard-Buy-Off-Operationen und Standard-Datensammlungsoperationen verwenden, um eine verbesserte Qualität, Verfolgbarkeit und betriebliche Effizienz sicherzustellen. Sie unterstützen die Qualitätssicherung und Konformität in der Werkstatt.
 | Die Standard-Sammlungsoperation dient in erster Linie als Platzhalter. Wesentliche Funktionen werden mithilfe der Standard-Buy-Off-Operation und der Standard-Datensammlungsoperation implementiert. |
Wichtige Punkte
• Standard-Datensammlungsoperationen können nur unter einer Standard- oder regulären Operation hinzugefügt werden.
• Standard-Buy-Off-Operationen können nur unter einer Standard- oder regulären Operation hinzugefügt werden.
• Eine Standard-Datensammlungsoperation unterstützt maximal zwei Standard-Steuereigenschaften: eine reguläre Standard-Steuereigenschaft und eine kontextabhängige Standard-Steuereigenschaft. Sie können nicht mehr als eine Standard-Steuereigenschaft des gleichen Typs zuweisen.
• Kind-Knoten werden für Standard-Buy-Off-Operationen und Standard-Datensammlungsoperationen nicht unterstützt. Das heißt, das System ermöglicht es Ihnen nicht, jede Kind-Operationsmappe unter einer Standard-Datensammlungsoperation oder einer Standard-Buy-Off-Operation zu erstellen. Dies schließt andere Operationen und Standardverfahren ein.
• Sie können auch wiederverwendbare Kataloge von Standard-Datensammlungsoperationen und Standard-Buy-Off-Operationen unter einer Fertigungsstandard-Gruppe erstellen. Dies vereinfacht die Erstellung von Prozessplänen. Der Buy-Off-Katalog enthält vordefinierte Buy-Off-Typen. Beispiel: BO1, BO2, BO3, BO4 usw. Der Datensammlungskatalog enthält Parameter wie Temperatur, Spannung, Schwingungspegel und Seriennummer.
• Kontextuelle Zuweisung von Standard-Steuereigenschaften – Standard-Steuereigenschaften müssen im Kontext mit der Hauptoperation (z.B. ein Rahmenbau) und nicht in Hilfsoperationen wie der Datensammlung zugewiesen werden. Dadurch wird sichergestellt, dass Eigentum und Relevanz erhalten bleiben. Beispiel: Eine Standard-Steuereigenschaft, die sich auf die Schweißnahtdicke bezieht, wird der Operation zum Bau des Rahmens und nicht zur Datensammlungsoperation zugewiesen.
• Verknüpfung von Fähigkeiten und Buy-Off-Operationen – Buy-Off-Operationen können mit bestimmten Fähigkeiten verknüpft werden, um Qualitätsprüfungen zu erzwingen. Beispiel: Eine Buy-Off-Operation für Schweißqualität ist mit der Fähigkeit Schweißüberprüfer verknüpft. Bevor fortgefahren werden kann, ist die Genehmigung durch den Überprüfer erforderlich. Buy-Off-Operationen können auch unabhängig verwendet werden, wenn keine Datensammlung erforderlich ist. Beispiel: Für den Einbau der Hinter- und Vorderräder wird nur eine Buy-Off-Operation verwendet, für die die Genehmigung durch einen Montagetechniker erforderlich ist.
• Selektive Datensammlung – Hersteller können DC-Operationen basierend auf der Art der Aufgabe selektiv anwenden. Beispielsweise müssen für die Installation von Sitzen Höhendaten gesammelt werden, für die Installation eines Lenkers hingegen nicht, da die Dimensionen feststehen.
Standard-Datensammlungsoperationen einfügen
Sie können mehrere Standard-Datensammlungsoperationen einfügen, indem Sie bestimmte Aktionen verwenden, die im Prozessplan-Browser verfügbar sind. Zu diesen Aktionen gehören: Einfügen, Vorhandenes Objekt einfügen, Operationen einfügen und Operationen einfügen nach. Sie können eine einzelne Standard-Datensammlungsoperation einfügen, indem Sie lediglich die Aktion Neue Operation im Prozessplan-Browser verwenden.
| | • Wenn Sie eine dieser Aktionen initiieren, müssen Sie Standard-Datensammlungsoperation im Feld Typ des entsprechenden Dialogfensters auswählen. • Wenn Sie mehrere Standard-Datensammlungsoperationen einfügen, weist das System obligatorischen Attributen Standardwerte zu, und optionale Felder erhalten vordefinierte Anfangswerte. Wenn Sie eine einzelne Standard-Datensammlungsoperation einfügen, müssen Sie manuell Werte für obligatorische Felder angeben. Obligatorische Attribute sind die Felder, die mit einem Sternsymbol gekennzeichnet sind. |

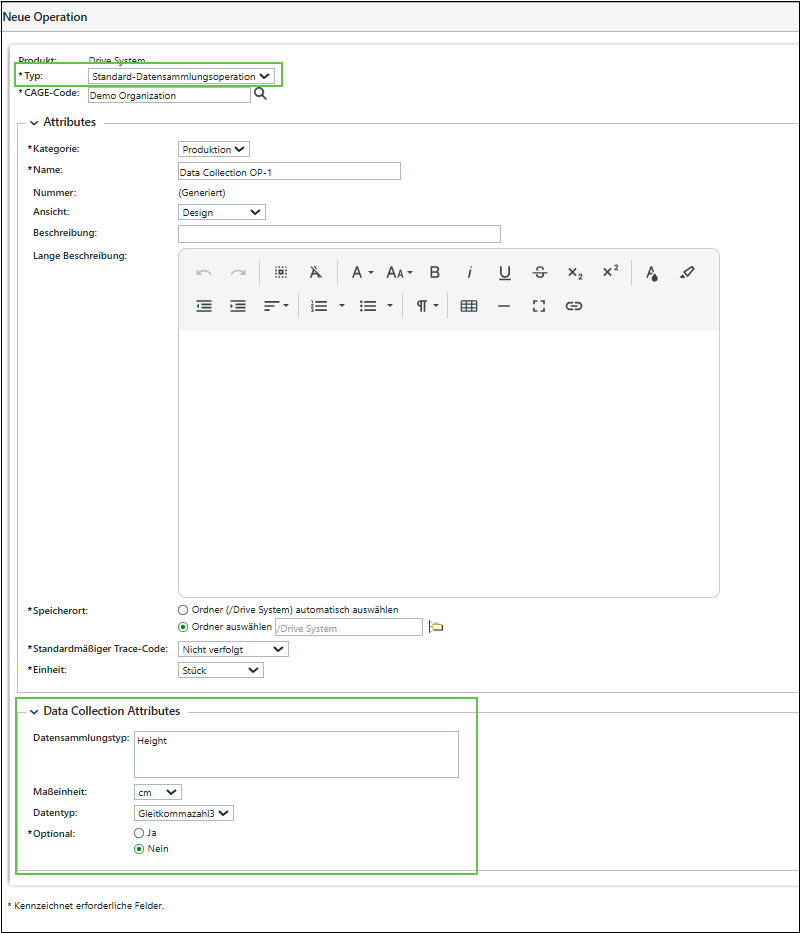

Einzelne Standard-Datensammlungsoperation einfügen
1. Wählen Sie eine gültige Operationsmappe aus, und initiieren Sie die Aktion Neue Operation im Prozessplan-Browser. Hier kann es sich bei der Operationsmappe nur um eine reguläre Operation oder eine Standardoperation handeln.
2. Im Feld Typ des Dialogfensters Neue Operation müssen Sie Standard-Datensammlungsoperation auswählen.
3. Für eine Standard-Datensammlungsoperation wird der Abschnitt Attribute und Datensammlungsattribute angezeigt.
| | Informationen zu den meisten der im Dialogfenster Neue Operation angezeigten Attribute finden Sie im Thema Standardoperationen erstellen. |
4. Die folgenden Attribute sind im Abschnitt Datensammlungsattribute vorhanden:
◦ Im Abschnitt Datensammlungsattribute können Sie das Feld Datensammlungstyp verwenden, um die verschiedenen Datensammlungselemente zu kategorisieren.
◦ Das Attribut Maßeinheit gibt die Einheiten an, in denen die gesammelten Informationen ausgedrückt werden. Beispiel: Inch, Celsius, Ohm usw.
◦ Das Attribut Datentyp wird verwendet, um den Datentyp für die gesammelten Informationen anzugeben. Zu den standardmäßig unterstützten Datentypen gehören Boolean, String, Integer sowie Float1 bis Float6. Die Zahl hinter Float gibt die Anzahl der Dezimalstellen an, die vom Downstream-System erwartet werden, wenn der Benutzer Daten eingibt.
◦ Das Attribut Optional steuert, ob die Standard-Datensammlungsoperation erforderlich oder optional ist.
Auf optionalem Attribut basierendes Verhalten
Wert | Operatorverhalten |
|---|---|
Ja | Sie können mit der nächsten Operation fortfahren, ohne Daten einzugeben. |
Nein | Sie werden am Fortfahren gehindert, bis die Daten eingegeben werden. |
5. Klicken Sie auf OK, um das Dialogfenster Neue Operation zu schließen.
Wenn der Prozess abgeschlossen ist, wird die Standard-Datensammlungsoperation unter dem Operationsmappe angezeigt.
Standard-Datensammlungsoperation unter dem Operationsmappe angezeigt.Mehrere Standard-Datensammlungsoperationen einfügen
Sie können mehrere Aktionen verwenden, um mehrere Standard-Datensammlungsoperationen gleichzeitig einzufügen.
1. Wählen Sie eine gültige Operationsmappe aus, und initiieren Sie die Aktion Operationen einfügen im Prozessplan-Browser. Hier kann es sich bei der Operationsmappe nur um eine reguläre Operation oder eine Standardoperation handeln.
2. Geben Sie im Dialogfenster die Anzahl der einzufügenden Operationen ein.
3. Wählen Sie im Dialogfenster im Feld Typ die Option Standard-Datensammlungsoperation aus.
4. Klicken Sie auf "OK". Das Dialogfenster wird geschlossen, und mehrere Standard-Datensammlungsoperationen werden unter der Operationsmappe angezeigt.
werden unter der Operationsmappe angezeigt.Standard-Buy-Off-Operationen einfügen
Sie können mehrere Standard-Buy-Off-Operationen einfügen, indem Sie bestimmte Aktionen verwenden, die im Prozessplan-Browser verfügbar sind. Zu diesen Aktionen gehören: Einfügen, Vorhandenes Objekt einfügen, Operationen einfügen und Operationen einfügen nach. Sie können eine einzelne Standard-Buy-Off-Operation nur einfügen, indem Sie die Aktion Neue Operation im Prozessplan-Browser verwenden.
| | • Wenn Sie eine dieser Aktionen initiieren, müssen Sie Standard-Buy-Off-Operation im Feld Typ des entsprechenden Dialogfensters auswählen. • Wenn Sie mehrere Standard-Buy-Off-Operationen einfügen, weist das System obligatorischen Attributen Standardwerte zu, und optionale Felder erhalten vordefinierte Anfangswerte. Wenn Sie eine einzelne Standard-Buy-Off-Operation einfügen, müssen Sie manuell Werte für obligatorische Felder angeben. Obligatorische Attribute sind die Felder, die mit einem Sternsymbol gekennzeichnet sind. |
Einzelne Standard-Buy-Off-Operation einfügen
1. Wählen Sie eine gültige Operationsmappe aus, und initiieren Sie die Aktion Neue Operation im Prozessplan-Browser. Hier kann es sich bei der Operationsmappe nur um eine reguläre Operation oder eine Standardoperation handeln.
2. Im Feld Typ des Dialogfensters Neue Operation müssen Sie Standard-Buy-Off-Operation auswählen.
3. Für eine Standard-Buy-Off-Operation wird der Abschnitt Attribute und Buy-Off-Attribute angezeigt.
| | Informationen zu den meisten der im Dialogfenster Neue Operation angezeigten Attribute finden Sie im Thema Standardoperationen erstellen. |
4. Die Informationen über die Attribute, die im Abschnitt Buy-Off-Attribute angezeigt werden, lauten wie folgt:
◦ Im Abschnitt Buy-Off-Attribute können Sie das Feld Buy-Off-Typ verwenden, um den Buy-Off-Typ zu kategorisieren, der auf die Operation angewendet wird.
◦ Das Attribut Optional steuert, ob die Standard-Buy-Off-Operation erforderlich oder optional ist. Wenn der Wert auf Yes festgelegt ist, können Sie ohne Genehmigung mit der nächsten Operation fortfahren. Wenn der Wert dagegen auf No festgelegt ist, können Sie erst fortfahren, wenn die Genehmigung erteilt wurde.
5. Klicken Sie auf OK, um das Dialogfenster Neue Operation zu schließen.
Wenn der Prozess abgeschlossen ist, wird die Standard-Buy-Off-Operation unter der Operationsmappe angezeigt.
Standard-Buy-Off-Operation unter der Operationsmappe angezeigt.Mehrere Standard-Buy-Off-Operationen einfügen
Sie können mehrere Aktionen verwenden, um mehrere Standard-Buy-Off-Operationen auf einmal einzufügen.
1. Wählen Sie eine gültige Operationsmappe aus, und initiieren Sie die Aktion Operationen einfügen im Prozessplan-Browser. Hier kann es sich bei der Operationsmappe nur um eine reguläre Operation oder eine Standardoperation handeln.
2. Geben Sie im Dialogfenster die Anzahl der einzufügenden Operationen ein.
3. Wählen Sie im Dialogfenster im Feld Typ die Option Standard-Buy-Off-Operation aus.
4. Klicken Sie auf "OK". Das Dialogfenster wird geschlossen, und mehrere Standard-Buy-Off-Operationen werden unter der Operationsmappe angezeigt.
werden unter der Operationsmappe angezeigt.Downstream-Ausführung im Kontext von MPMLink
MPMLink dient als Konfigurationswerkzeug zum Definieren von Prozessplänen, Angeben von Operationssequenzen und Konfigurieren von Attributen, z.B. Abnahme- und Datensammlungsanforderungen. Diese Konfigurationen führen keine Fertigungsaufgaben direkt aus. Stattdessen leiten sie Downstream-Systeme an, die für die tatsächliche Ausführung in der Werkstatt verantwortlich sind.
Wenn Sie einen Prozessplan in MPMLink erstellen, definieren Sie eine strukturierte Liste von Operationen, die zur Montage eines Produkts erforderlich sind. Jede Operation kann Arbeitsanweisungen enthalten, die den Operator anweisen, bestimmte Aufgaben auszuführen, z.B. das Montieren von Teilen oder das Validieren von Messungen. Diese Anweisungen sind Teil der Konfiguration und lösen keine Echtzeitaktionen in MPMLink aus.
Die Ausführung erfolgt in Downstream-Systemen wie MES oder verbundener Arbeitszelle. Diese Systeme verwenden den in MPMLink konfigurierten Prozessplan und erzwingen die operative Logik während der tatsächlichen Fertigung. Beispielsweise lädt MES den Prozessplan herunter und präsentiert dem Operator jeden Schritt. Der Operator befolgt die Anweisungen und gibt die erforderlichen Daten ein. Wenn eine Buy-Off-Operation konfiguriert ist, stellt das System sicher, dass die Genehmigung vor dem Fortfahren abgerufen wird. Wenn Daten gesammelt werden müssen, fordert das System den Operator zur Eingabe von Messungen auf und validiert sie anhand vordefinierter Parameter.
Das Verhalten des Downstream-Systems hängt davon ab, wie Sie Attribute in MPMLink konfigurieren. Wenn Sie den Wert des Attributs Optional auf No festlegen, blockiert das Downstream-System die Ausführung, bis die erforderliche Genehmigung oder Dateneingabe abgeschlossen ist. Wenn Sie das Attribut auf Yes festlegen, kann der Operator fortfahren, ohne diese Bedingungen zu erfüllen. Diese Konfiguration ermöglicht es Ihnen, die Erzwingung zu steuern, ohne Ausführungslogik direkt in MPMLink einzubetten.
MPMLink speichert oder validiert keine Ausführungsdaten. Es wird nur definiert, was gesammelt oder genehmigt werden muss. Das Downstream-System interpretiert diese Konfiguration und wendet die erforderlichen Regeln während der Ausführung an. Durch diese Trennung wird sichergestellt, dass zwischen Konfigurations- und Ausführungsverantwortlichkeiten klar unterschieden wird.
Dieses Verständnis können Sie nutzen, um Operationen genau zu dokumentieren. Beachten Sie, dass MPMLink die Struktur und die Regeln definiert, während MES oder andere Systeme die eigentlichen Aufgaben ausführen. Diese Unterscheidung hilft Ihnen, Verwirrungen zu vermeiden und stellt sicher, dass die Dokumentation das wahre Verhalten des Systems wiedergibt.
