Aktion "Benutzerdefinierte Auswahl" auf der Registerkarte "Visualisierung" der PPB-Strukturauswahl

Windchill+ Benutzerhilfe > Zusätzliche Funktionen > Fertigungsprozess-Management > Mit Prozessplänen und Standardverfahren arbeiten > Strukturauswahl verwenden > Aktion "Benutzerdefinierte Auswahl" auf der Registerkarte "Visualisierung" der PPB-Strukturauswahl

Klicken Sie auf der Registerkarte Visualisierung der Strukturauswahl des Prozessplan-Browsers auf

Unterstützung bei der Auswahl > Benutzerdefinierte Auswahl, um die Aktion Benutzerdefinierte Auswahl zu aktivieren. Ein Administrator kann die Auswahlkriterien für die Aktion Benutzerdefinierte Auswahl anpassen, indem er die Eigenschaft com.ptc.windchill.associativity.downstreamCustomVizSelectionObjectTypes konfiguriert und gültige Werte angibt.

Diese Eigenschaft ist in der Datei custom.site.xconf vorhanden. Weitere Informationen finden Sie unter Eigenschaftswerte einstellen und Änderungen propagieren.

Wenn Sie die Aktion Benutzerdefinierte Auswahl aktivieren und ein Teil im Visualisierungsbereich der Strukturauswahl auswählen, wählt das System den Knoten der ersten Ebene unter dem übereinstimmenden Teil im Pfad in der Prozessplan-Baumstruktur aus. Weitere Informationen finden Sie in den folgenden Beispielen.

Beispiele

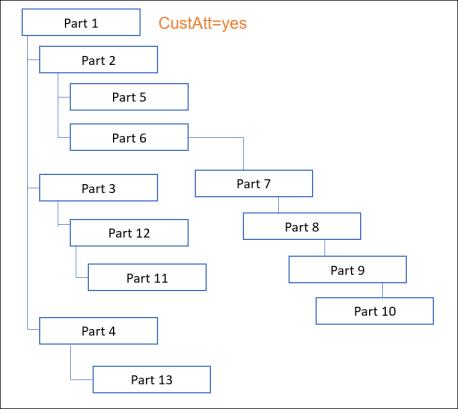

Beispiel 1

Part 5 wird auf der Registerkarte Visualisierung der Strukturauswahl des Prozessplan-Browsers ausgewählt. Wenn Part 1 die in der Eigenschaft festgelegten Kriterien erfüllt, wählt das System in der Baumstruktur des Prozessplan-Browsers Part 2 aus.

Part 11 wird auf der Registerkarte Visualisierung der Strukturauswahl des Prozessplan-Browsers ausgewählt. Wenn Part 1 die in der Eigenschaft festgelegten Kriterien erfüllt, wählt das System in der Baumstruktur des Prozessplan-Browsers Part 3 aus.

Bei Verwendung der Aktion Benutzerdefinierte Auswahl durchläuft die Aktion die Struktur von unten nach oben. Wenn das System das Teil mit dem in der Eigenschaft angegebenen Attribut findet, wählt das System den Knoten der ersten Ebene unter dem übereinstimmenden Teil aus.

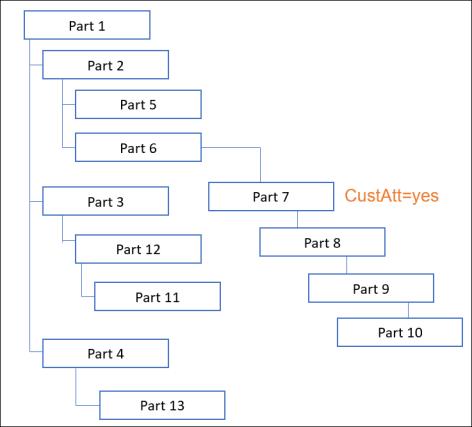

Beispiel 2

Part 10 wird auf der Registerkarte Visualisierung der Strukturauswahl des Prozessplan-Browsers ausgewählt. Wenn Part 7 die in der Eigenschaft festgelegten Kriterien erfüllt, wählt das System in der Baumstruktur des Prozessplan-Browsers Part 8 aus.

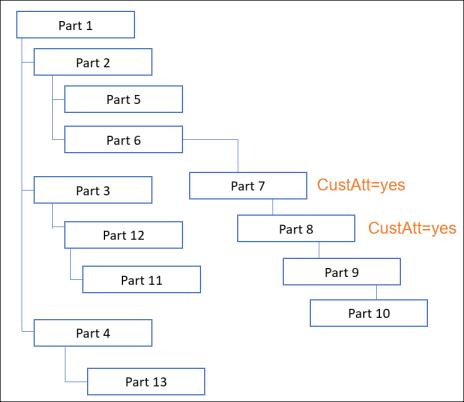

Beispiel 3

Part 10 wird auf der Registerkarte Visualisierung der Strukturauswahl des Prozessplan-Browsers ausgewählt. Wenn Part 7 und Part 8 die in der Eigenschaft festgelegten Kriterien erfüllen, wählt das System in der Baumstruktur des Prozessplan-Browsers Part 9 aus.

Sie können in den Eigenschaften die folgenden Werte festlegen:

• Objekttypen – wie WTPart1. Es können mehrere durch ein Semikolon getrennte Werte angegeben werden.

• Name des Objekttyps, Attributname und Attributwert wie wt.part.WTPart|Source|Make. Geben Sie diese Werte mit einem senkrechten Strich als Trennzeichen an. Bei dem Attributwert sollte es sich um eine Zeichenfolge handeln.

• Eine Kombination der ersten beiden Elemente wie WTPart1;wt.part.WTPart2|Source|Make.

Geben Sie gültige Attributwerte an, um eine erfolgreiche Operation sicherzustellen. Bedenken Sie, dass bei den Attributwerten die Groß-/Kleinschreibung beachtet wird.

Weitere Informationen finden Sie unter Eigenschaftswerte einstellen und Änderungen propagieren.

Eigenschaften für die benutzerdefinierte Auswahl konfigurieren

• Angabe der Objekttypen:

• Angabe der Objekttypen mit Attributtyp und Attributwert:

• Angabe einer Kombination:

Wenn Sie nach dem Konfigurieren der Eigenschaft die Aktion Benutzerdefinierte Auswahl aktivieren und auf der Registerkarte Visualisierung ein Teil auswählen, wird die Baumstruktur von unten nach oben durchsucht. Dabei wird bei den Teilen, die die in der Eigenschaft festgelegten Kriterien erfüllen, jeweils das Kind-Teil der ersten Ebene ausgewählt.

In Bezug auf die Aktion Benutzerdefinierte Auswahl sind die folgenden Informationen zu beachten:

• Wenn Sie die Aktion Benutzerdefinierte Auswahl auswählen, sind die Aktionen Elternteil auswählen und Baugruppe der ersten Ebene auswählen deaktiviert.

• Wenn Sie die Aktion Benutzerdefinierte Auswahl vor dem Schließen des Prozessplan-Browsers ausgewählt haben, wird diese Aktion standardmäßig ausgewählt, wenn Sie eine neue Prozessplan-Browser-Sitzung öffnen.

• Bevor Sie die Aktion Benutzerdefinierte Auswahl verwenden, müssen Sie die Aktion

> Automatische Auswahl von Visualisierung zur Struktur aktivieren.

Wenn mehrere Werte in der Eigenschaft com.ptc.windchill.associativity.downstreamCustomVizSelectionObjectTypes angegeben sind, wird das Durchsuchen angehalten, sobald das Teil gefunden wird, das einem der festgelegten Werte entspricht. Beispiel: Bei der wie folgt festgelegten Eigenschaft wird das Durchlaufen der Baumstruktur angehalten, sobald ein Teil mit dem Wert WTPart1 gefunden wurde:<AddToProperty name="com.ptc.windchill.associativity.downstreamCustomVizSelectionObjectTypes" value=" WTPart1;wt.part.WTPart2|source|Make"/>

Weitere Informationen finden Sie unter Eigenschaftswerte einstellen und Änderungen propagieren.

Weitere Informationen

Wenn sowohl die Aktion Teile auswählen, die zugeordnet werden können als auch die Aktion Benutzerdefinierte Auswahl aktiviert sind, gibt das System der Aktion Teile auswählen, die zugeordnet werden können Vorrang.

Angenommen, im Prozessplan-Browser ist die folgende Teilestruktur vorhanden:

• Im Dienstprogramm Typ- und Attributverwaltung wird für den Teiletyp ein globales Attribut CusAtt erstellt.

• Die folgende Eigenschaft mit dem Attribut CusAtt für den Typ WTpart wird zu der associativity.properties.xconf hinzugefügt, die unter <Windchill>\codebase\com\ptc\core\foundation\associativity\xconfs vorhanden ist:

Beachten Sie, dass sowohl die Aktion Teile auswählen, die zugeordnet werden können als auch die Aktion Benutzerdefinierte Auswahl in der Strukturauswahl des Prozessplan-Browsers aktiviert sind.

• Wenn Sie auf der Registerkarte Visualisierung der Strukturauswahl des Prozessplan-Browsers Part 5 auswählen, wählt das System das zuordnungsfähige Teil, d.h. Part 2, in der Baumstruktur des Prozessplan-Browsers aus.

Wenn nur die Aktion Benutzerdefinierte Auswahl aktiviert wird, wird das System Part 3 auswählen.

• Wenn Sie auf der Registerkarte Visualisierung der Strukturauswahl des Prozessplan-Browsers Part 9 auswählen, wählt das System Nicht-Phantomteil Part 7 in der Baumstruktur des Prozessplan-Browsers aus.

Das System wählt nicht Part 6 aus, da es sich bei diesem Teil um ein Phantom-Teil handelt. Phantom-Teile können nicht zugeordnet werden.
