Tutorial 5: Teile in generischer Fertigungsstückliste ersetzen
In diesem Tutorial wird gezeigt, wie Sie ein Teil in der generischen Fertigungsstückliste ersetzen können.
Tutorial

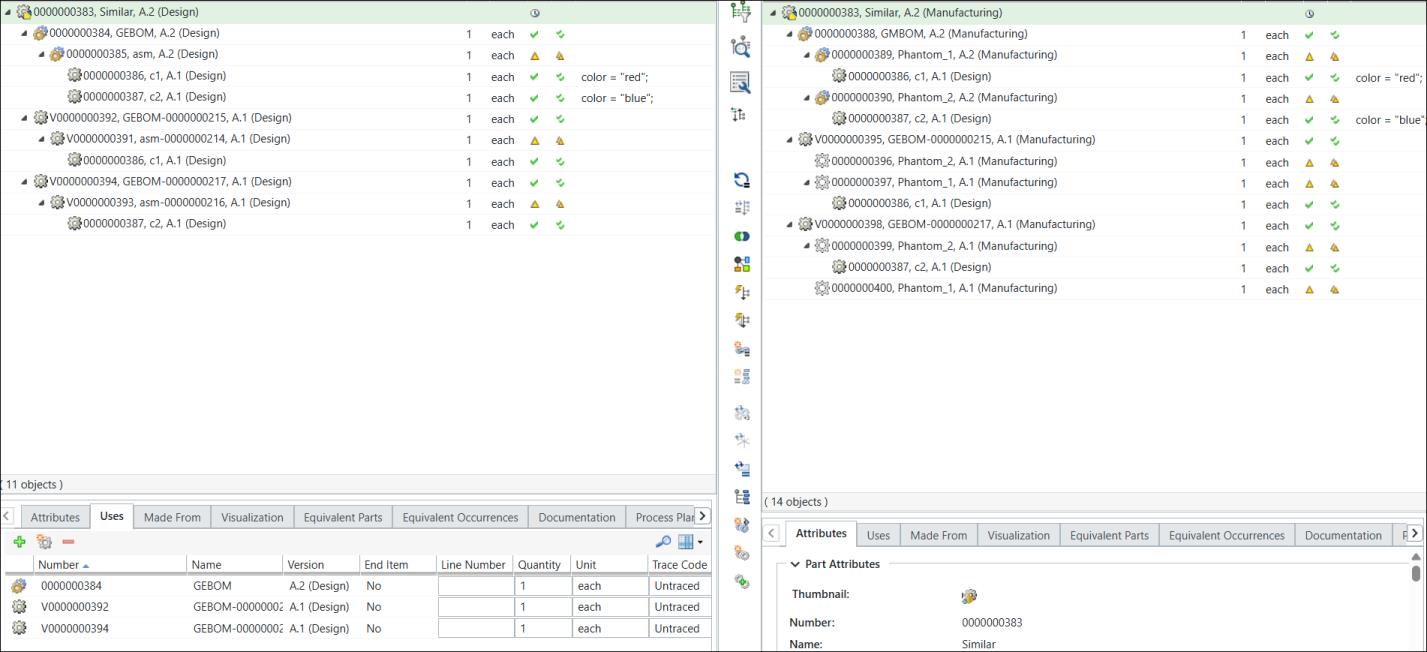

1. Angenommen, im Stücklisten-Transformator ist die folgende Struktur vorhanden:
◦ Eine generische Technische Entwicklungsstückliste 0000000384, GEBOM, (Design) ist in der Upstream-Ansicht vorhanden. Die Baugruppe unter der generischen technischen Entwicklungsstückliste 0000000385, asm, (Design) enthält zwei Kind-Teile C1 und C2. Den Teilen C2 und C1 sind unterschiedliche Optionen und Auswahlmöglichkeiten zugewiesen.
◦ Eine generische Fertigungsstückliste 0000000388, GMBOM, (Manufacturing) ist in der Downstream-Ansicht vorhanden.
◦ Varianten werden für die generischen technischen Entwicklungsstücklisten 0000000392 (Design) und 0000000394 (Design) in der Upstream-Ansicht erstellt. Das System generiert mithilfe der technischen Entwicklungsstücklisten für Varianten Varianten-Fertigungsstücklisten in der Downstream-Ansicht.

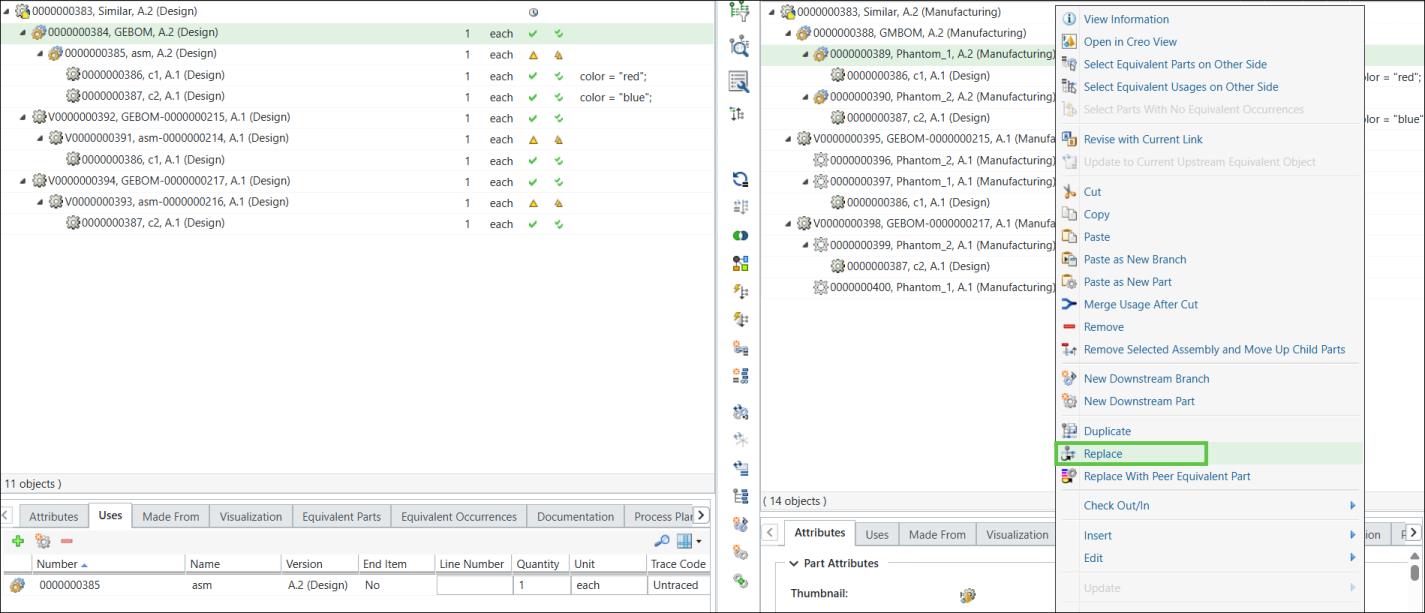

2. Wählen Sie in der Downstream-Ansicht das Teil 0000000389, Phantom_1 (Manufacturing) unter der generischen Fertigungsstückliste 0000000388, GMBOM, (Manufacturing) aus. Klicken Sie mit der rechten Maustaste, und wählen Sie Ersetzen aus.

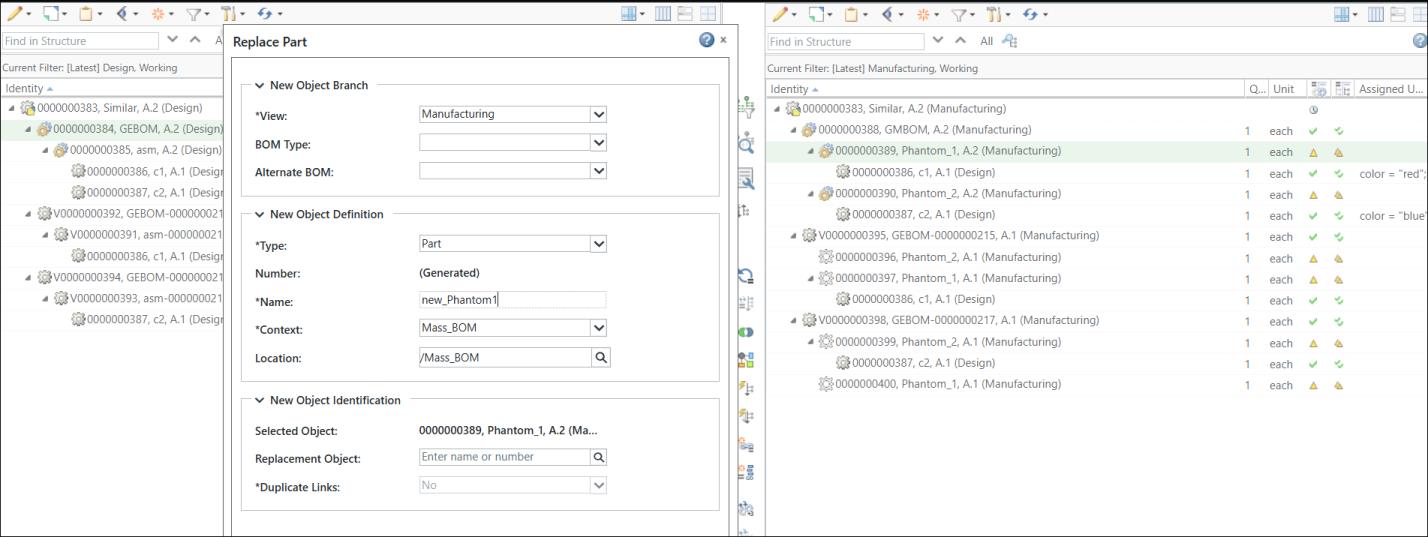

Das Dialogfenster Teil ersetzen wird geöffnet.
3. Geben Sie den Namen des ersetzten Teils in das Feld Name ein. Beispiel: new_Phantom1.

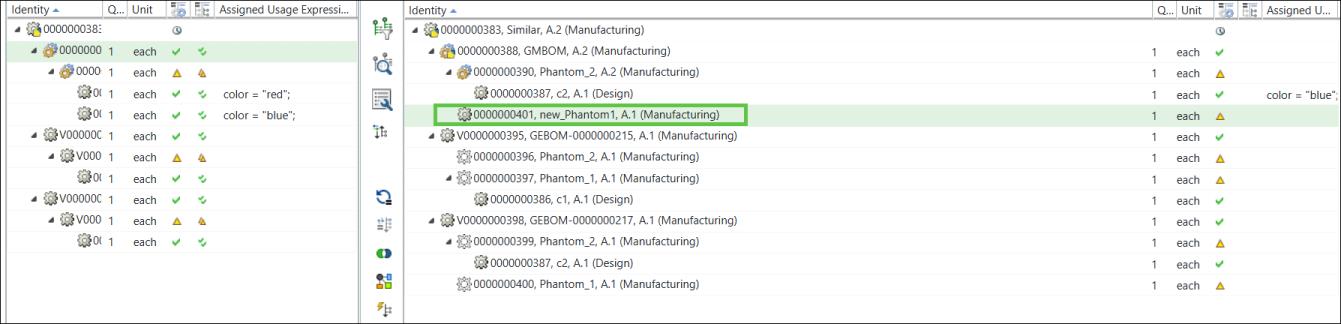

4. Klicken Sie auf OK. Das Dialogfenster Teil ersetzen wird geschlossen. Das nicht konfigurierbare Teil 0000000401, new_Phantom (Manufacturing) wird unter dem Teil 0000000388, GMBOM, (Manufacturing) hinzugefügt.
5. Konvertieren Sie das nicht konfigurierbare Teil in ein konfigurierbares Teil, basierend auf der Anforderung, dieselben Ersatzänderungen in den Varianten-Fertigungsstücklisten vorzunehmen.

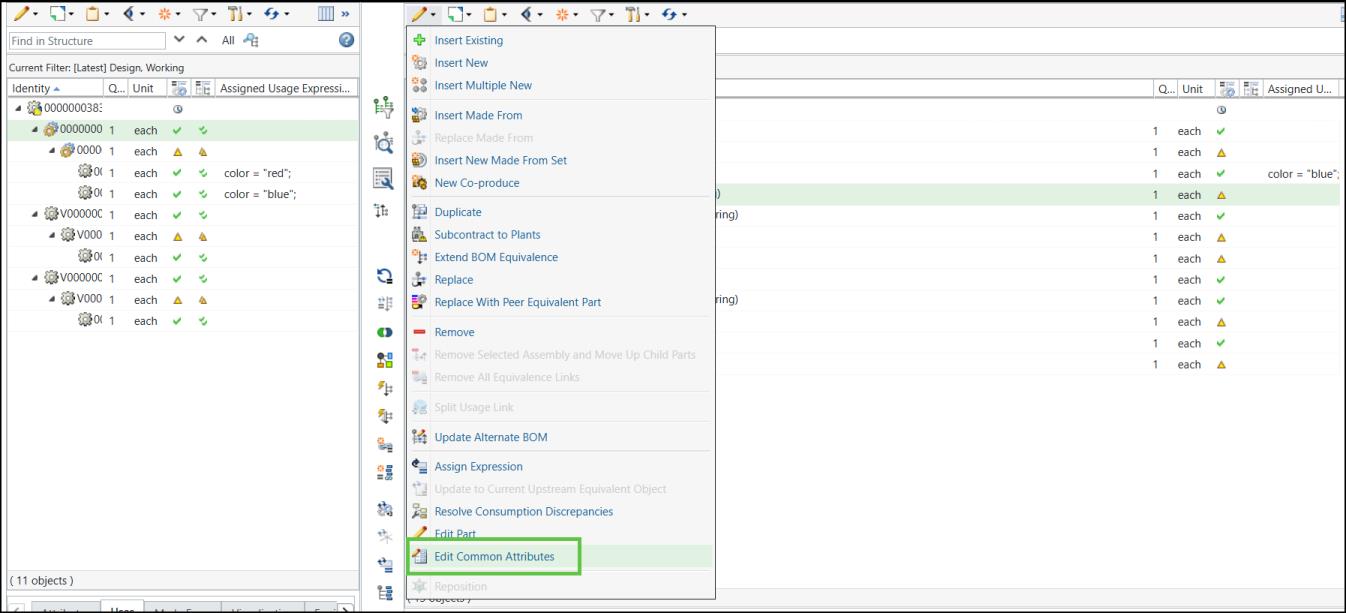

Wählen Sie das nicht konfigurierbare Teil 0000000401, new_Phantom (Manufacturing) in der Downstream-Ansicht aus, und klicken Sie auf
Bearbeiten > .
Bearbeiten > .

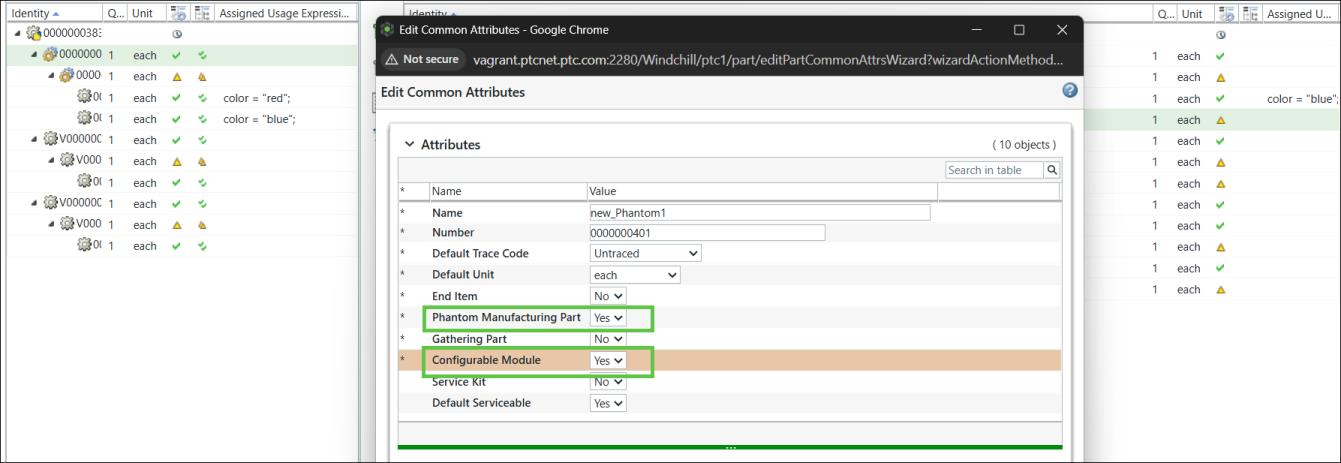

6. Das Dialogfenster Gemeinsame Attribute bearbeiten wird geöffnet. Ändern Sie den Wert der AttributePhantom-Fertigungsteil und Konfigurierbares Modul in Ja.

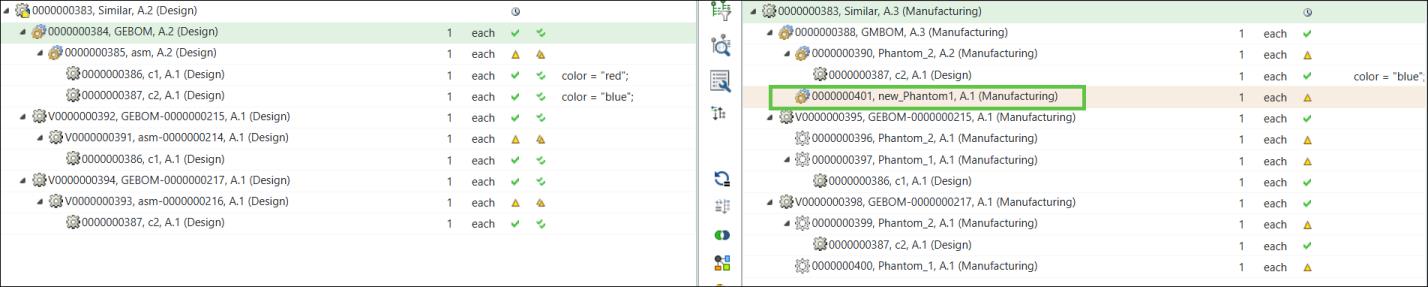

7. Klicken Sie auf OK, um das Dialogfenster Gemeinsame Attribute bearbeiten zu schließen. Daraufhin wird die aktualisierte Struktur im Stücklisten-Transformator angezeigt.

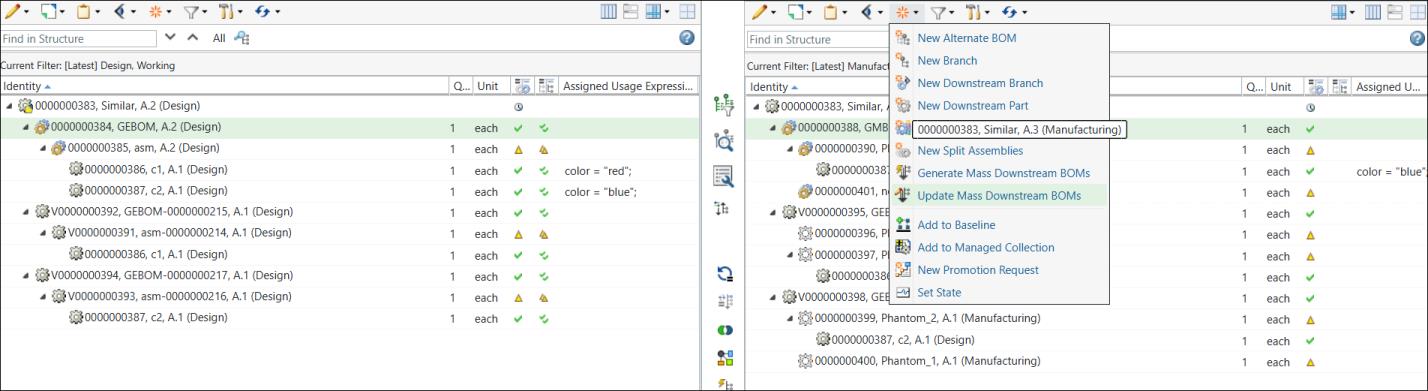

8. Aktion Massen-Downstream-Stücklisten aktualisieren initiieren
Wählen Sie die generische Fertigungsstückliste 0000000388, GMBOM, (Manufacturing) in der Downstream-Ansicht aus, und klicken Sie auf
Neu/Hinzufügen >
Massen-Downstream-Stücklisten aktualisieren.
Neu/Hinzufügen > Massen-Downstream-Stücklisten aktualisieren.
9. Die folgende Meldung wird angezeigt, wenn Sie die Aktion Massen-Downstream-Stücklisten aktualisieren ausführen:
Massen-Downstream-Stücklisten aktualisieren ausführen:
Klicken Sie auf Weiter.

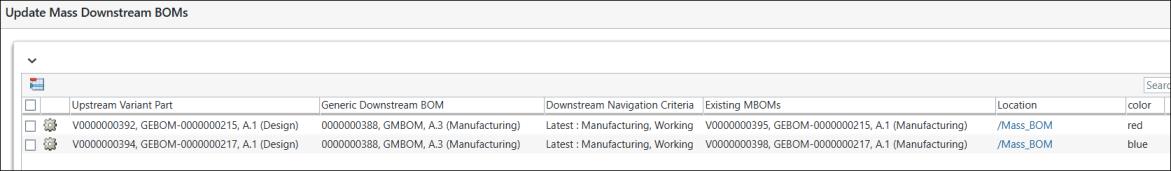

10. Das Dialogfenster Massen-Downstream-Stücklisten aktualisieren wird mit den folgenden Informationen geöffnet.

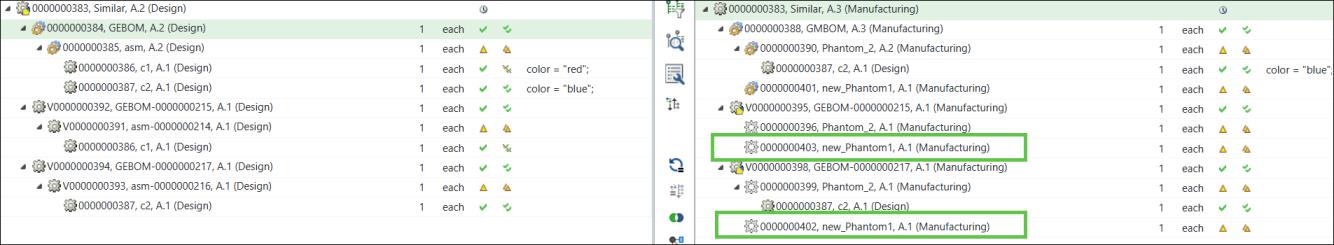

11. Klicken Sie auf Fertigstellen. Das Dialogfenster Massen-Downstream-Stücklisten aktualisieren wird geschlossen. Das System aktualisiert alle Varianten-Fertigungsstücklisten basierend auf den Änderungen, die in der Struktur der generischen Fertigungsstückliste vorgenommen wurden.
