Tutorial 4: Teile in der technischen Entwicklungsstückliste, der technischen Entwicklungsstückliste für Varianten und der generischen Fertigungsstückliste ersetzen

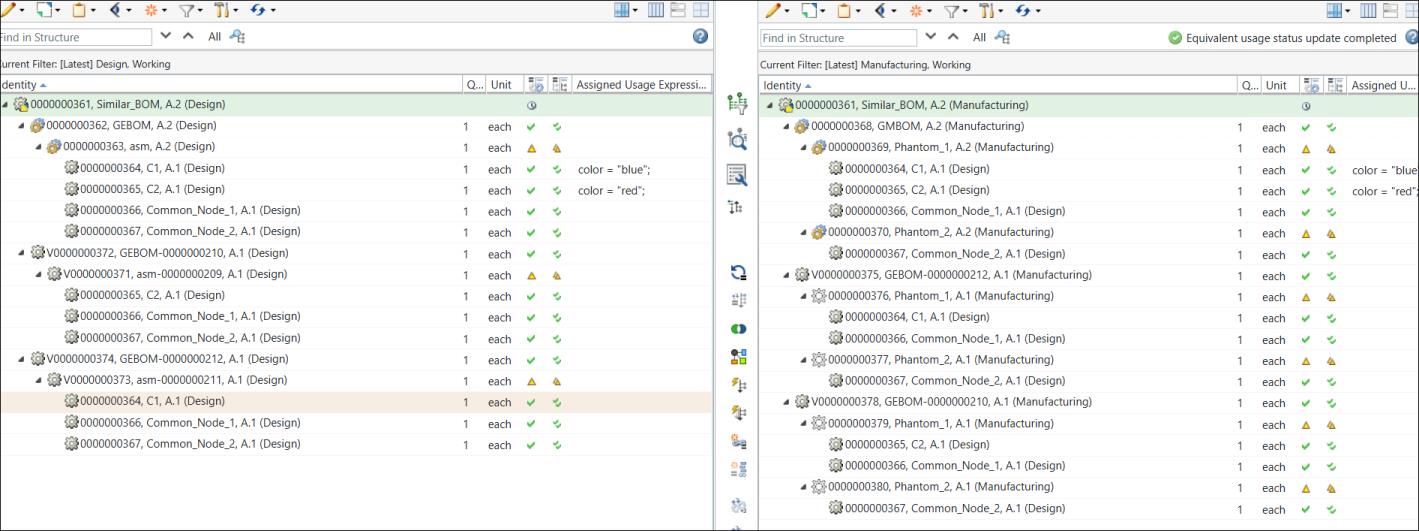

1. Angenommen, im Stücklisten-Transformator ist die folgende Struktur vorhanden:
◦ Die generische technische Entwicklungsstückliste 0000000362, GEBOM, (Design) ist in der Upstream-Ansicht vorhanden. Die Baugruppe 0000000363, asm, (Design) unter der generischen technischen Entwicklungsstückliste 0000000362, GEBOM, (Design) enthält die beiden Kind-Teile 0000000364, C1 und 0000000365, C2. Den Teilen 0000000364, C1 (Design) und 0000000365, C2 (Design) sind unterschiedliche Optionen und Auswahlmöglichkeiten zugewiesen. Die beiden gemeinsamen Knoten 0000000366, Common_Node_1, (Design) und 0000000367, Common_Node_2, (Design) sind unter der Baugruppe 0000000363, asm, (Design) vorhanden.
◦ Die generische Fertigungsstückliste 0000000368, GMBOM, (Manufacturing) ist in der Downstream-Ansicht vorhanden.
◦ Die technischen Entwicklungsstücklisten für Varianten, 0000000372 (Design) und 0000000374 (Design), werden für die generischen technischen Entwicklungsstücklisten in der Upstream-Ansicht erstellt. Das System generiert mithilfe der technischen Entwicklungsstücklisten für Varianten Varianten-Fertigungsstücklisten in der Downstream-Ansicht.

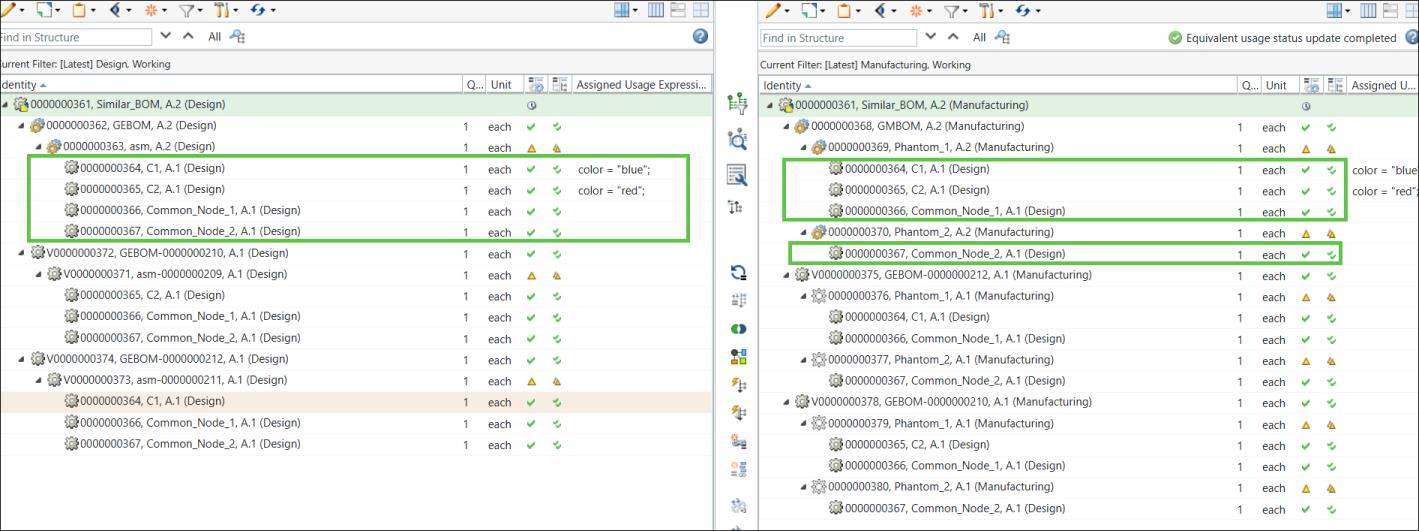

Betrachten Sie die hervorgehobenen Teile.
Die Teile werden unter den Phantomteilen in der Downstream-Ansicht hinzugefügt.
Die Anforderung besteht darin, Teile in der generischen technischen Entwicklungsstückliste, den generischen Fertigungsstücklisten und den Varianten-Entwicklungsstücklisten zu ersetzen.
2. Navigieren Sie zur Informationsseite der generischen technischen Entwicklungsstückliste 0000000362, GEBOM, (Design).

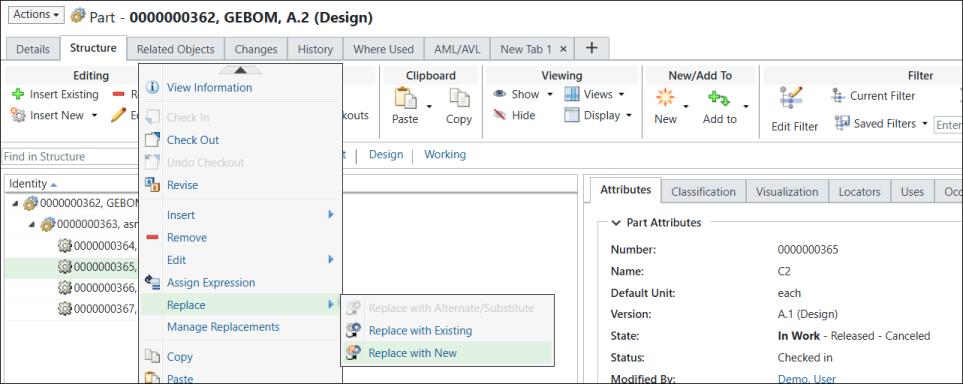

3. Wählen Sie auf der Registerkarte Struktur das Teil 0000000365, C2 (Design) aus. Klicken Sie mit der rechten Maustaste, und wählen Sie > aus.

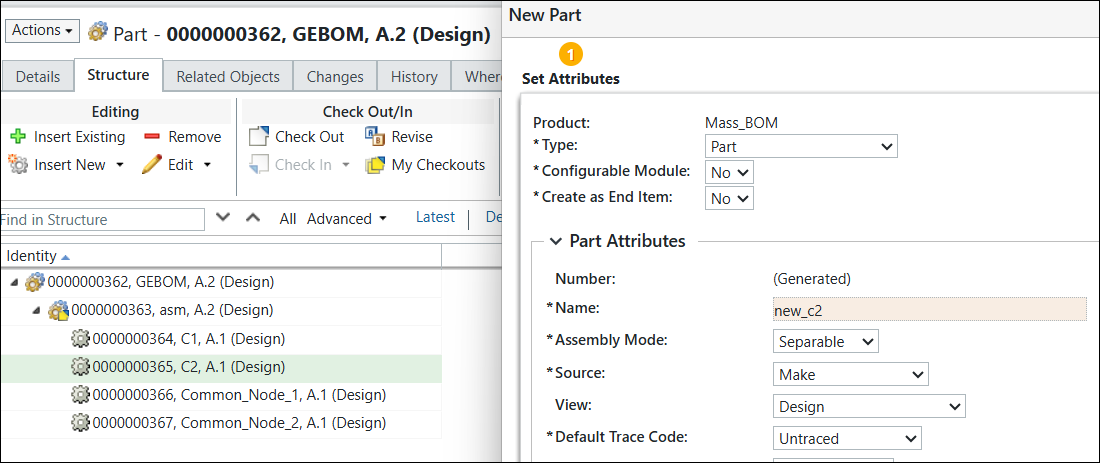

Das Dialogfenster Neues Teil wird geöffnet. Fügen Sie als Namen new_c2 hinzu, und klicken Sie auf Ende.

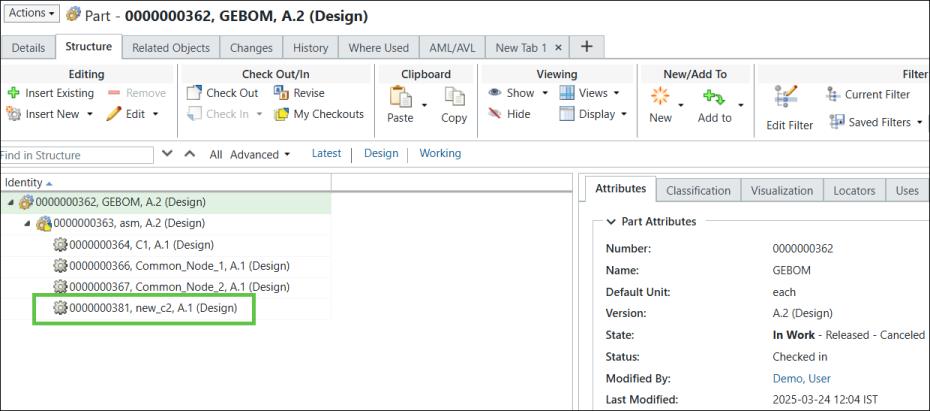

Das Dialogfenster Neues Teil wird geschlossen, und das Teil C2 wird durch das Teil new_c2 ersetzt.

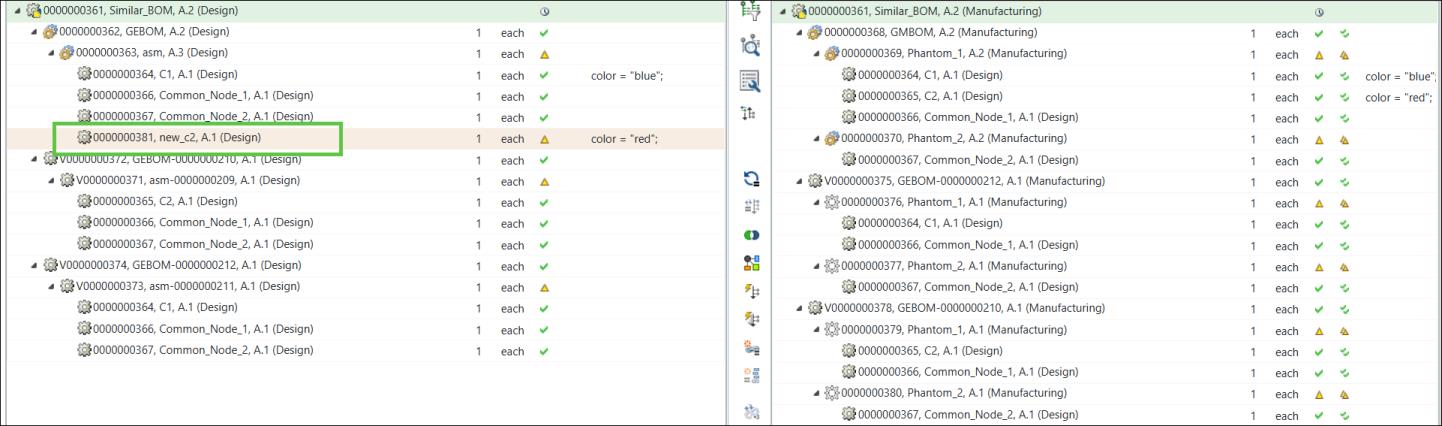

4. Checken Sie die Änderungen ein. Die Struktur der generischen technischen Entwicklungsstückliste wird im Stücklisten-Transformator mit dem ersetzten Teil aktualisiert.
5. Wählen Sie das Teil 0000000363, asm, (Design) in der Upstream-Ansicht aus, und initiieren Sie die Aktion
"Strukturen synchronisieren", um die Änderungen im Hintergrund zu aktualisieren.

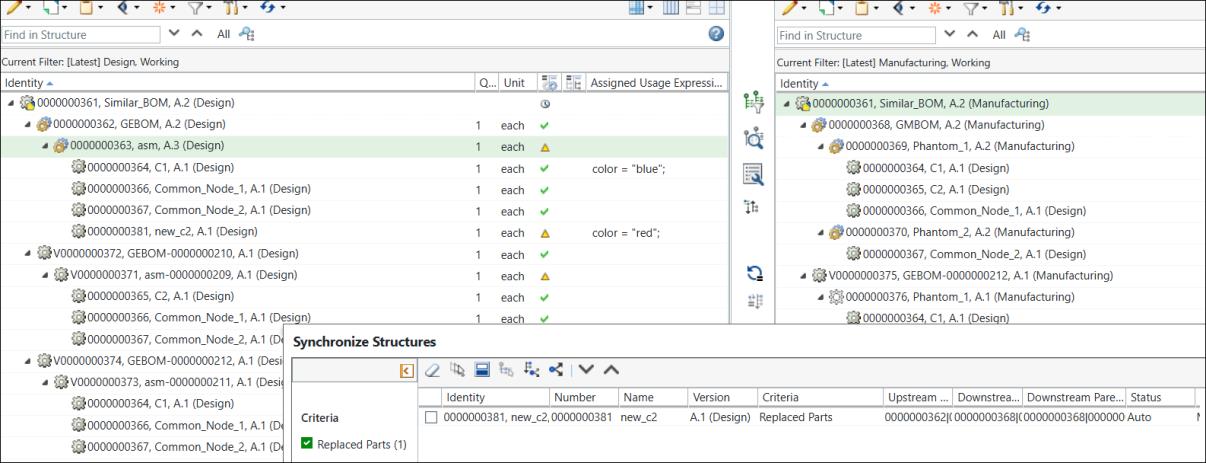

"Strukturen synchronisieren", um die Änderungen im Hintergrund zu aktualisieren.6. Das Dialogfenster Strukturen synchronisieren wird geöffnet. Der ersetzte Teileeintrag wird aufgelistet.
Weitere Informationen finden Sie unter Upstream- und Downstream-Strukturen synchronisieren.
7. Wählen Sie das Teil im Dialogfenster Strukturen synchronisieren aus, und klicken Sie auf "Änderungen nach Downstream übertragen"
, um die ausgewählten Änderungen zu übertragen.

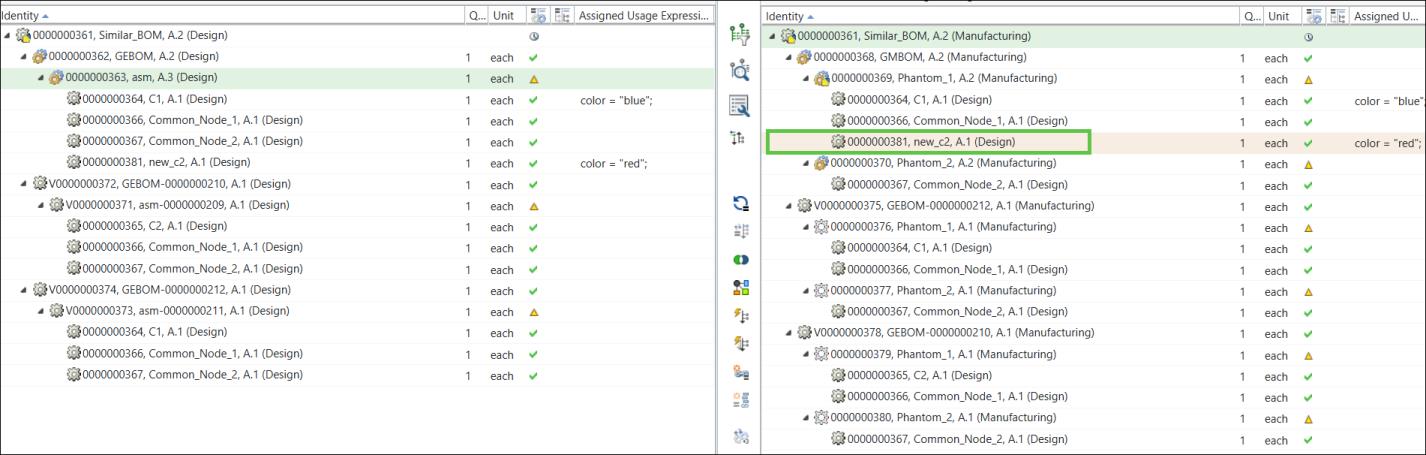

, um die ausgewählten Änderungen zu übertragen.Das Teil wird in der Downstream-Ansicht angezeigt.
8. Variantenspezifikationen neu konfigurieren
Sie können Informationen zu allen Varianten anzeigen, indem Sie die Tabelle Variantenspezifikationen auf der Teile-Informationsseite anzeigen. Sie können auf den Variantenspezifikationseintrag klicken, um die Informationsseite der Variantenspezifikation zu öffnen.

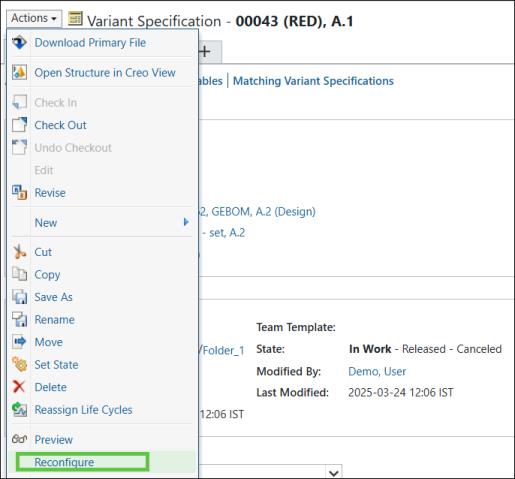

Öffnen Sie die Variantenspezifikation 0043 (RED), und wählen Sie in der Liste Aktionen die Option Neu konfigurieren aus.

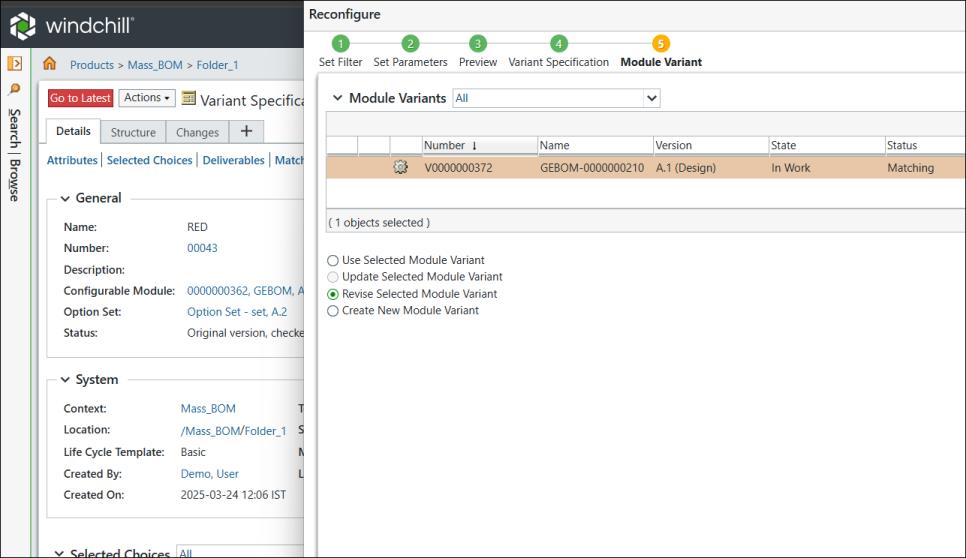

Das Dialogfenster Neu konfigurieren wird geöffnet. Nehmen Sie Änderungen gemäß Ihren Geschäftsanforderungen vor.

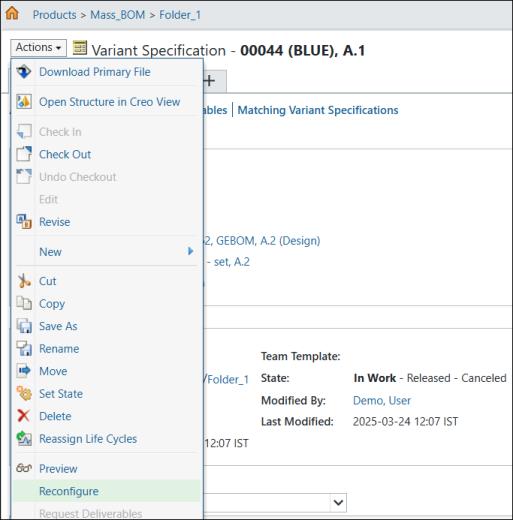

9. Öffnen Sie die Variantenspezifikation 0044 (BLUE), und wählen Sie in der Liste Aktionen die Option Neu konfigurieren aus.
Das Dialogfenster Neu konfigurieren wird geöffnet. Nehmen Sie Änderungen gemäß Ihren Geschäftsanforderungen vor.

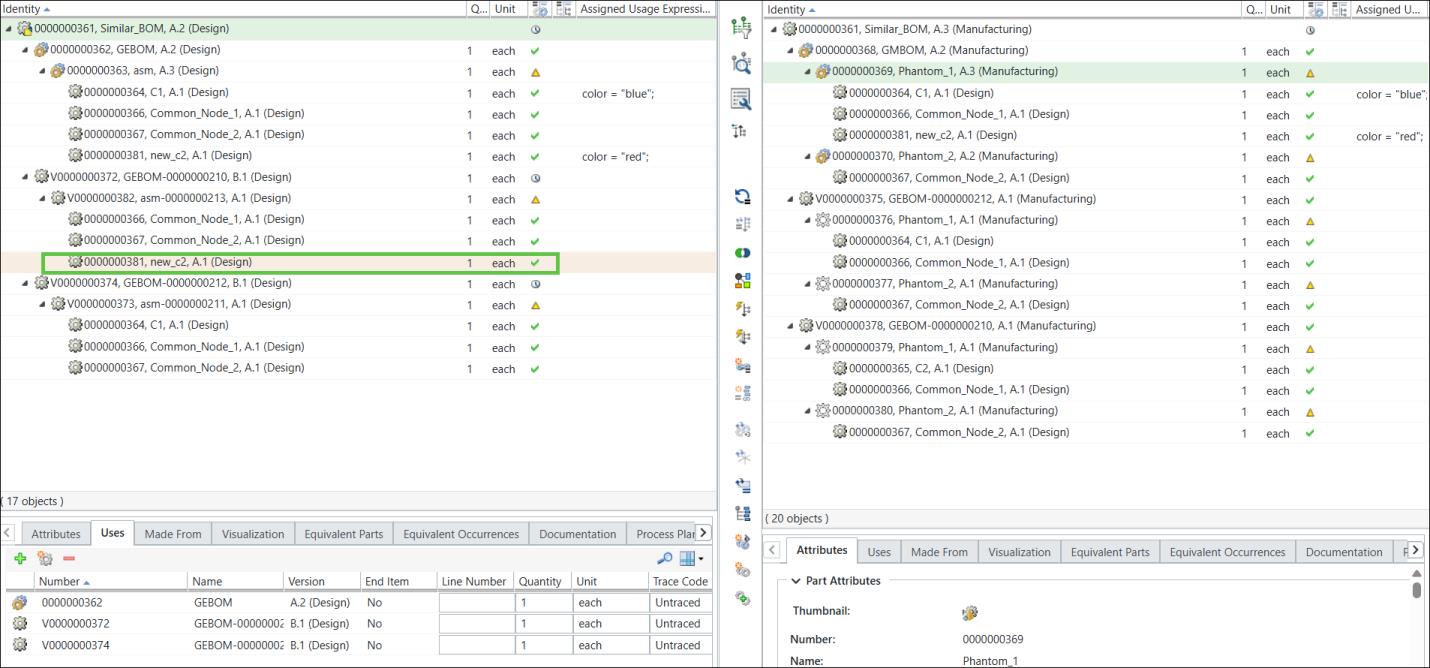

10. In der Upstream-Ansicht des Stücklisten-Transformators wird das Teil new_c2 unter der technischen Entwicklungsstückliste für Varianten 0000000372 angezeigt.
 | Die Iteration der technischen Entwicklungsstückliste für Varianten0000000372 hat sich ebenfalls geändert. |
11. Aktion Massen-Downstream-Stücklisten aktualisieren initiieren

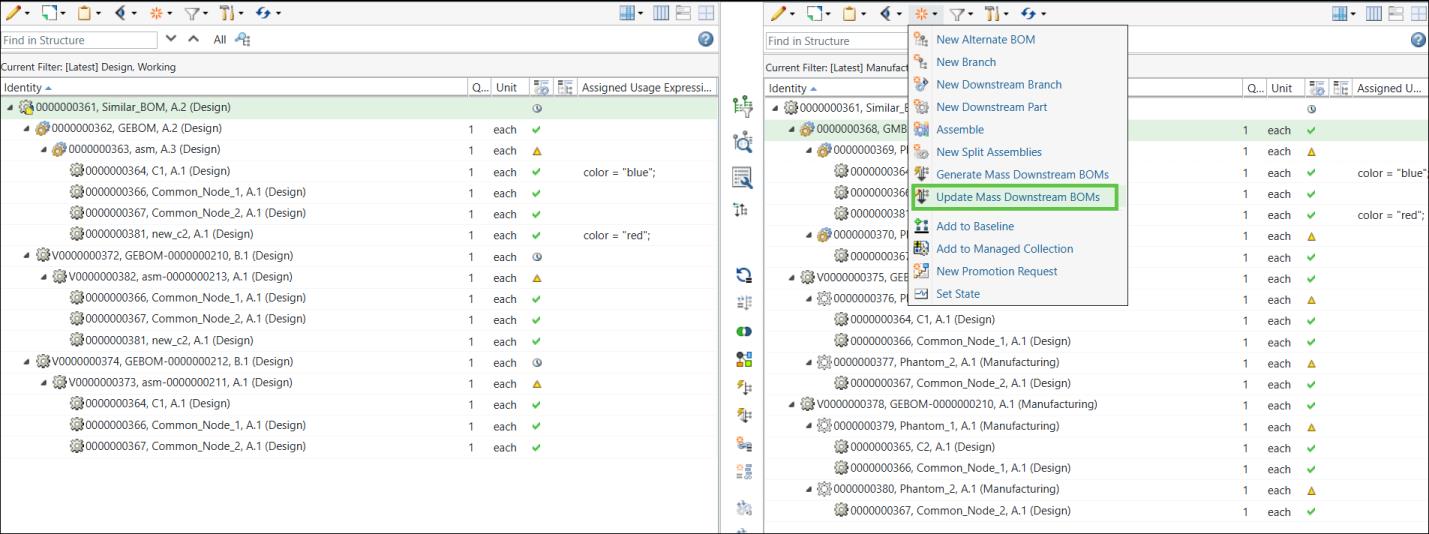

Wählen Sie die generische Fertigungsstückliste 0000000368, GMBOM, (Manufacturing) in der Downstream-Ansicht aus, und klicken Sie auf
Neu/Hinzufügen >
Massen-Downstream-Stücklisten aktualisieren.
Neu/Hinzufügen > Massen-Downstream-Stücklisten aktualisieren.

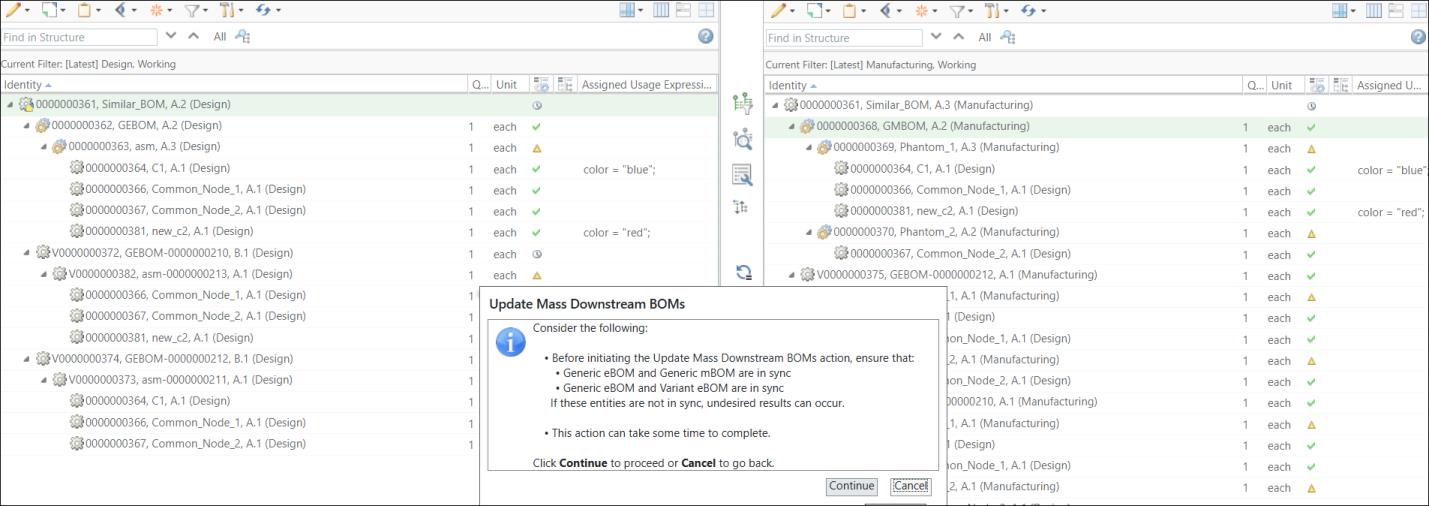

12. Die folgende Meldung wird angezeigt, wenn Sie die Aktion Massen-Downstream-Stücklisten aktualisieren ausführen:
Massen-Downstream-Stücklisten aktualisieren ausführen:
13. Klicken Sie auf Weiter.

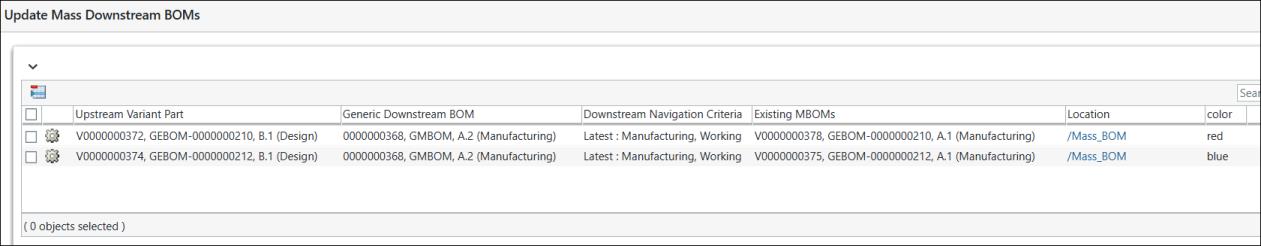

14. Das Dialogfenster Massen-Downstream-Stücklisten aktualisieren wird geöffnet. Die folgenden Informationen werden angezeigt:

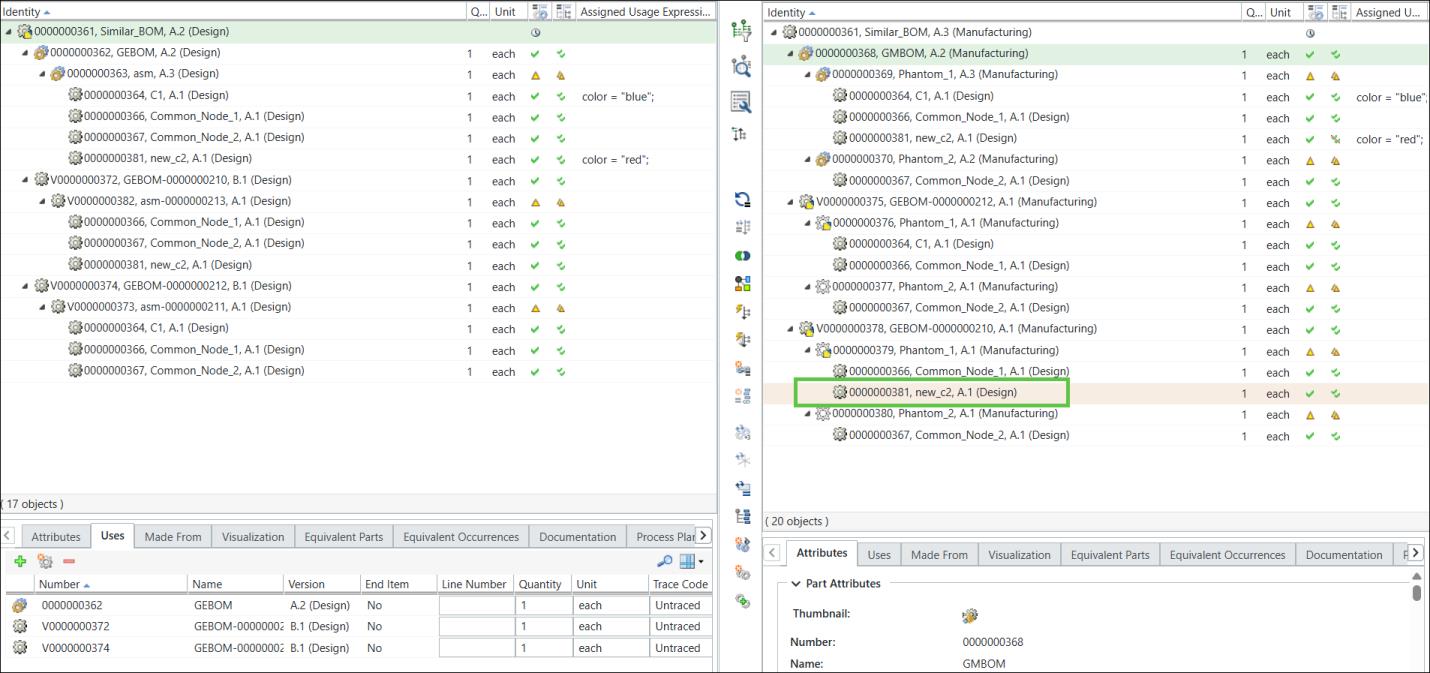

15. Klicken Sie auf Fertigstellen. Das Dialogfenster Massen-Downstream-Stücklisten aktualisieren wird geschlossen. Das System aktualisiert alle Varianten-Fertigungsstücklisten basierend auf den Änderungen, die in den Strukturen der generischen technischen Entwicklungsstückliste, der technischen Entwicklungsstücklisten für Varianten und der generischen Fertigungsstückliste vorgenommen wurden.
Weitere Informationen
In bestimmten Szenarios, in denen der Ersetzungsprozess nur teilweise erfolgreich ist, zeigt das System die folgende Meldung an: Some of the resolved discrepancies might not have turned out as expected. You may want to reconfirm.
