Überverbrauch von Teilezuordnungen in generischen Prozessplänen
In komplexen Fertigungsumgebungen, in denen Produkte mit mehreren Variantenkonfigurationen erstellt werden, muss dasselbe Teil häufig bei mehreren Operationen zugeordnet werden. Dieses Szenario tritt auf, wenn verschiedene Operationen alternative Pfade im Prozessplan darstellen, die jeweils einer bestimmten Variante oder Auswahlmöglichkeit entsprechen. Dieser Anwendungsfall wird durch eine Funktion unterstützt, die einen Überverbrauch von Teilen ermöglicht, sodass dasselbe Teil bei mehreren Operationen innerhalb eines Prozessplans zugeordnet werden kann. Diese Funktion ist besonders nützlich bei der Erstellung generischer Prozesspläne, die alle möglichen Variantenkonfigurationen darstellen. Sie gewährleistet Flexibilität bei der Planung bei gleichzeitiger Beibehaltung der Verfolgbarkeit und Korrektheit im endgültigen variantenspezifischen Prozessplan.
Geschäftsanwendungsfall
Ein Schmuckhersteller verwendet einen einzelnen Diamanten für mehrere Goldvarianten. Jede Variante hat einen eindeutigen Operationspfad, aber der Diamant bleibt konstant. Bei einem Überverbrauch von Teilen kann der Diamant allen relevanten Operationen zugeordnet werden, ohne ihn in der Stückliste zu duplizieren. Dabei wird nur die Operation ausgeführt, die der ausgewählten Variante entspricht.
Schlüsselfunktionen:
• Sie können nun ein einzelnes Teil mehreren Operationen innerhalb eines generischen Prozessplans zuordnen. Dadurch lassen sich realistische Fertigungsszenarien modellieren, in denen ein gemeinsames Teil (z.B. ein Diamant) für verschiedene Materialvarianten verwendet wird (z.B. Roségold oder Gelbgold), ohne das Teil in der Stückliste zu duplizieren.
• Variantenspezifische Qualifizierung – Obwohl dasselbe Teil mehreren Operationen zugeordnet ist, wird nur eine Operation pro Variante basierend auf den ausgewählten Auswahlmöglichkeiten qualifiziert. Dies gewährleistet eine genaue Verfolgbarkeit und verhindert die Zuordnung einer zu hohen Anzahl von Teilen in der endgültigen Variante.

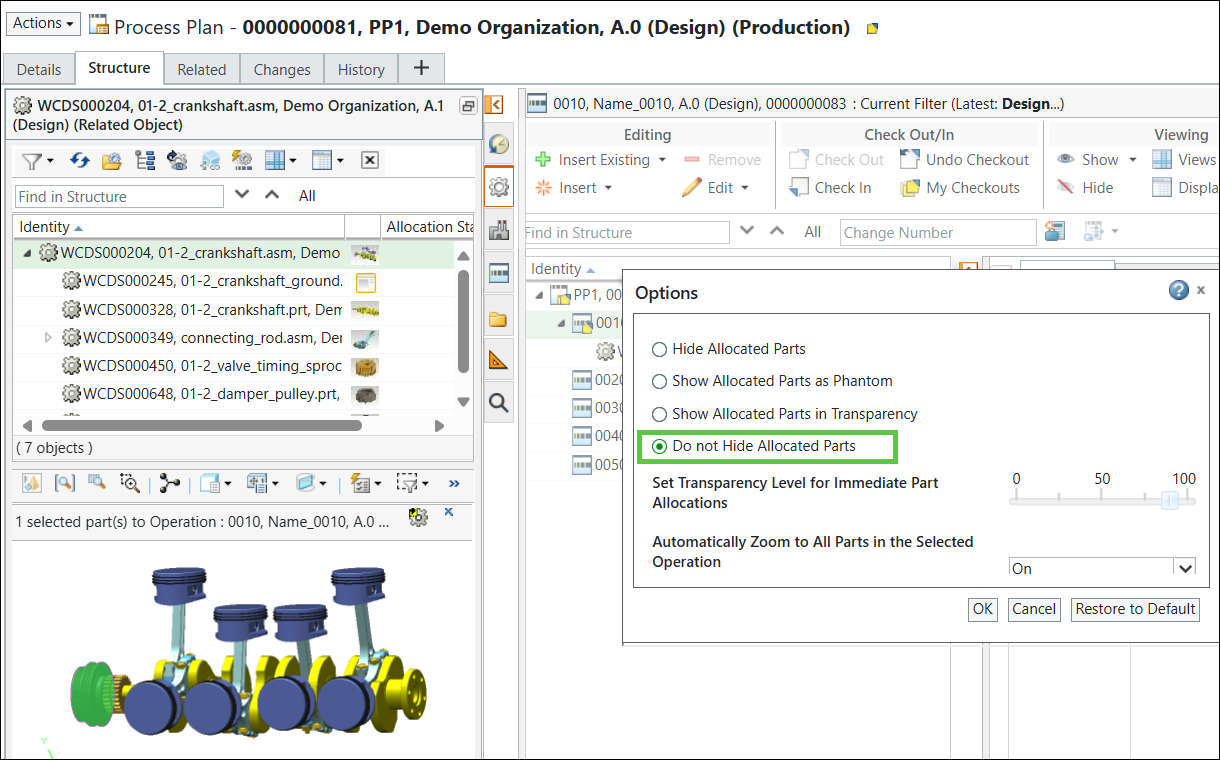

• Aktivieren Sie die Option Zugeordnete Teile nicht ausblenden, um Teile in der Visualisierung der Prozessplan-Strukturauswahl nahtlos überzuverbrauchen.
 | Wenn Sie die Option Zugeordnete Teile nicht ausblenden auswählen, werden die bereits verbrauchten Teile auf der Registerkarte Visualisierung nicht ausgeblendet. |
Systemverhalten und Benutzermeldungen
• Wenn versucht wird, ein Teil überzuverbrauchen, zeigt das Windchill System folgende Bestätigungsmeldung an: You are about to overconsume the selected part across multiple operations. Do you want to continue? Dies stellt sicher, dass sich der Benutzer das Zuordnungsverhalten bewusst macht und die Kontrolle darüber hat.
• Wenn Sie versuchen, dasselbe Teil erneut derselben Operation zuzuordnen, wird die Aktion blockiert, während eine Fehlermeldung angibt, dass das Teil bereits zugeordnet wurde.
• Der Zuordnungsstatus kann eine 100%ige Verwendung über mehrere Operationen hinweg widerspiegeln, insbesondere wenn Szenarien mit 150%gen Stücklisten in generischen Plänen modelliert werden.
Verwendungsausdrücke und Filtern
• Verwendungsausdrücke werden auf Operationsebene angewendet, um zu steuern, welche Teile unter bestimmten Variantenkonfigurationen qualifiziert sind.
• Das System filtert Operationen und Teile basierend auf den ausgewählten Optionen und Auswahlmöglichkeiten und stellt sicher, dass nur relevante Operationen im generierten Prozessplan enthalten sind.
Empfohlene Vorgehensweisen
• Verwenden Sie generische Prozesspläne, um alle möglichen Variantenflüsse zu modellieren, und wenden Sie bei der Wiederverwendung von gemeinsamen Teilen Überverbrauch an.
• Stellen Sie sicher, dass Verwendungsausdrücke korrekt definiert sind, um unbeabsichtigte Zuordnungen zu vermeiden.
