Illustrationen entfernen
Einer Operation können eine oder mehrere Illustrationen zugeordnet werden. Verwenden Sie die Aktion
Illustration entfernen im Kontextmenü einer Operation, um die zugeordneten C3DI-Dateien und Referenzdokumente aus dem Prozessplan-Browser zu entfernen.
Illustration entfernen im Kontextmenü einer Operation, um die zugeordneten C3DI-Dateien und Referenzdokumente aus dem Prozessplan-Browser zu entfernen. | Wenn Sie im Prozessplan-Browser arbeiten, können Sie nur die Illustrationen entfernen, die im Prozessplan-Browser erstellt wurden. Sie müssen den entsprechenden Browser öffnen und die Illustrationen löschen, um Illustrationen zu entfernen, die in anderen Browsern, wie dem erweiterten Fertigungsressourcen-Browser, erstellt wurden. |
Führen Sie die folgenden Schritte aus, um eine Illustration zu entfernen:
1. Klicken Sie in der Baumstruktur des Prozessplan-Browsers mit der rechten Maustaste auf eine Operation.
Das Kontextmenü wird geöffnet.
2. Wählen Sie im Kontextmenü > Illustration entfernen aus.
Illustration entfernen aus.

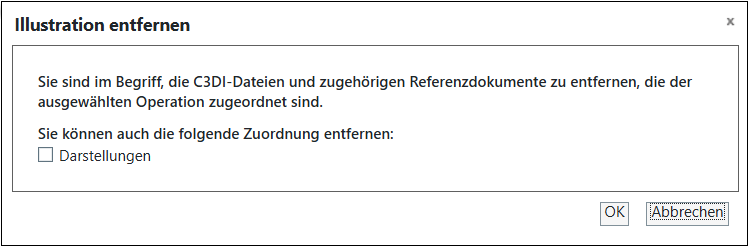

3. Wählen Sie im Dialogfenster Illustration entfernen das Kontrollkästchen Darstellungen aus, wenn Sie die der ausgewählten Operation zugeordneten Darstellungen entfernen möchten, und klicken Sie dann auf OK.
4. Wenn der Operation nur eine Illustration zugeordnet ist, wird die Illustration entfernt. Wenn einer Operation mehrere Illustrationen zugeordnet sind, wird eine Meldung angezeigt. Klicken Sie auf Ja, um alle Illustrationen zu entfernen.
Die mit dem Prozessplan-Browser erstellten und der ausgewählten Operation zugeordneten Illustrationen werden standardmäßig entfernt. Die Datensätze der Illustrationen werden ebenfalls aus der Tabelle Referenzdokumente auf der Registerkarte Dokumentation entfernt.
Wenn Sie diese Aktion für eine Eltern-Operation ausführen, werden die nur der Eltern-Operation zugeordneten Illustrationen standardmäßig entfernt. Wenn die Illustrationen jedoch über die Eltern-Operation verwaltet werden (die Eigenschaft com.ptc.windchill.mpmlink.manageCreoIllustrationFromParentOperation ist auf "true" festgelegt), werden beim Entfernen der Illustration aus der Eltern-Operation auch die Referenzdokumente entfernt, die im Rahmen des Creo Illustrate Publizierungsprozesses für die zugeordneten Kind-Operationen publiziert wurden. Weitere Informationen zur Eigenschaft finden Sie unter Illustrationen aus Eltern-Operationen verwalten.
Aktion "Entfernen" in der Tabelle "Referenzdokumente" verwenden
Sie können die Aktion "Auswahl entfernen" in der Symbolleiste der Tabelle Referenzdokumente auf der Registerkarte Dokumentation verwenden, um Illustrationen selektiv zu entfernen.
"Auswahl entfernen" in der Symbolleiste der Tabelle Referenzdokumente auf der Registerkarte Dokumentation verwenden, um Illustrationen selektiv zu entfernen.1. Wählen Sie eine oder mehrere Illustrationen aus, und klicken Sie auf .
.Alternativ können Sie das Kontextmenü "Aktionen" verwenden und Entfernen auswählen.
2. Klicken Sie im Dialogfenster Entfernen auf OK.
