Versätze erzeugen
Verwenden Sie die Aktion
"Versatz" auf der Registerkarte Visualisierung des Stücklisten-Transformators, um die ausgewählte Baugruppe oder das ausgewählte Teil zu versetzen. Diese Aktion ist sowohl in den Upstream- als auch den Downstream-Ansichten verfügbar.
"Versatz" auf der Registerkarte Visualisierung des Stücklisten-Transformators, um die ausgewählte Baugruppe oder das ausgewählte Teil zu versetzen. Diese Aktion ist sowohl in den Upstream- als auch den Downstream-Ansichten verfügbar.So versetzen Sie eine Baugruppe oder ein Teil:
1. Öffnen Sie ein Teil oder eine Baugruppe im Stücklisten-Transformator. Daraufhin werden im Stücklisten-Transformator die Baumstruktur in den Upstream- und Downstream-Ansichten sowie die entsprechenden Visualisierungsdaten geladen.
2. Wählen Sie ein Teil oder eine Baugruppe auf der Registerkarte Visualisierung oder in der Stücklistenstruktur aus.
3. Klicken Sie in der Symbolleiste der Registerkarte Visualisierung auf Versatz .

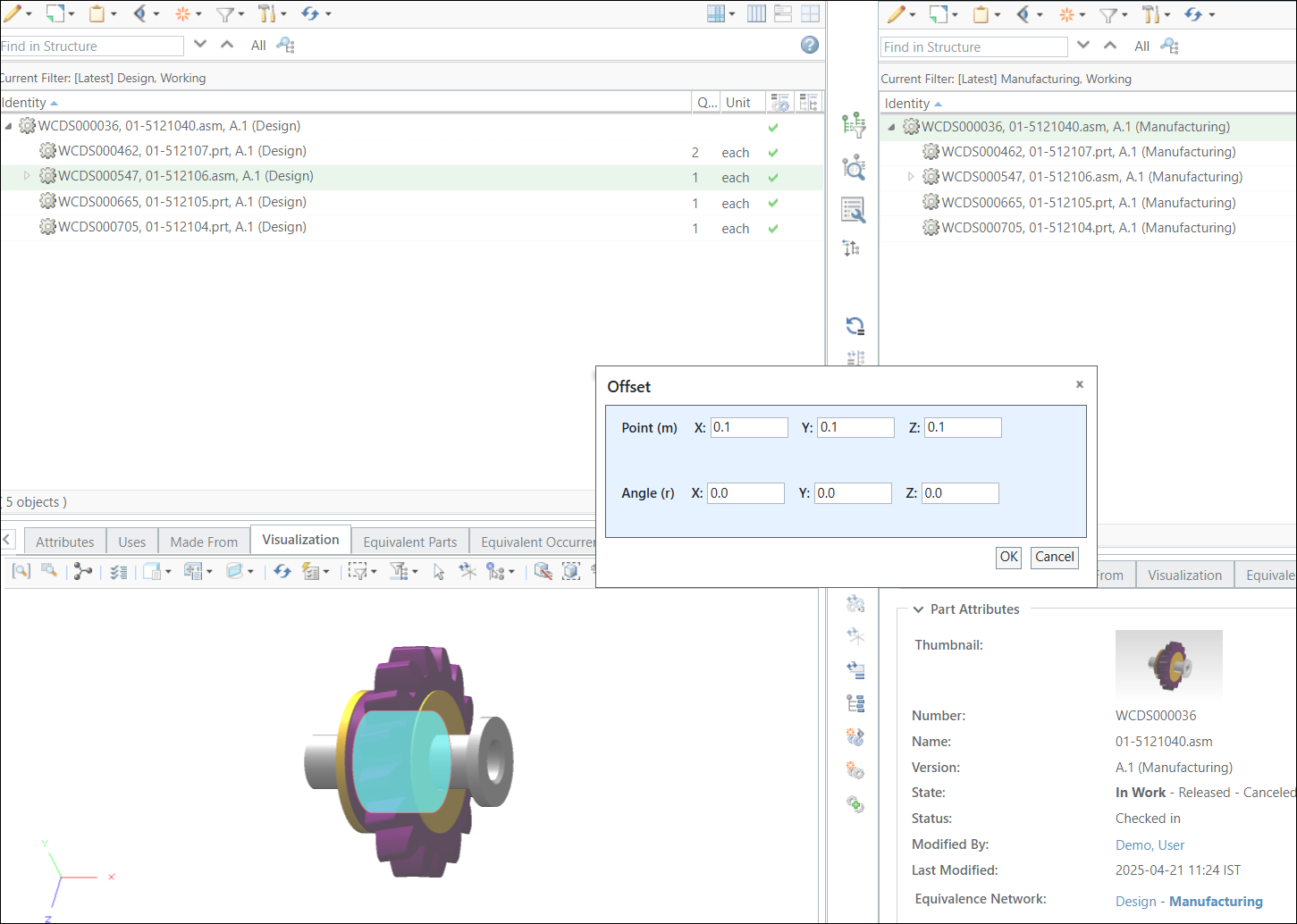

.4. Das Dialogfenster Versatz wird geöffnet.
5. Geben Sie entsprechende Werte im Dialogfenster Versatz ein.
6. Klicken Sie auf OK. Das Dialogfenster Versatz wird geschlossen, und das System versetzt die ausgewählte Baugruppe oder das ausgewählte Teil auf der Registerkarte Visualisierung. Mit der Aktion "Versatz" können Sie das ausgewählte Teil bzw. die ausgewählte Baugruppe von der aktuellen Position versetzen oder anpassen.
 | Ein Versatz erzeugt einen temporären Effekt für visuelle Zwecke. Sie können den Versatz entfernen, indem Sie die Werte im Dialogfenster Versatz zurücksetzen oder die Struktur aktualisieren. |
