In Creo View untersuchen
Verwenden Sie die Aktion In Creo View untersuchen
, um modellbezogene Informationen zwischen zwei verschiedenen Versionen eines CAD-Dokuments zu vergleichen. Dies hilft, Änderungen zu identifizieren und zu überprüfen, die im Laufe der Zeit an der Konstruktion vorgenommen wurden. Diese Aktion ist in der Tabelle CAD-Dokumente der Registerkarte Dokumentation des Prozessplan-Browsers verfügbar.
, um modellbezogene Informationen zwischen zwei verschiedenen Versionen eines CAD-Dokuments zu vergleichen. Dies hilft, Änderungen zu identifizieren und zu überprüfen, die im Laufe der Zeit an der Konstruktion vorgenommen wurden. Diese Aktion ist in der Tabelle CAD-Dokumente der Registerkarte Dokumentation des Prozessplan-Browsers verfügbar. | Wenn das CAD-Dokument in der Prozessplan-Baumstruktur sichtbar ist, können Sie diese Aktion über das Kontextmenü auswählen. Klicken Sie dazu mit der rechten Maustaste auf das CAD-Dokument, und wählen Sie dann > In Creo View untersuchen aus. |
Folgender Anwendungsfall soll zur Erläuterung dienen: In der Tabelle CAD-Dokumente der Registerkarte Dokumentation ist ein CAD-Dokument Piston_BOT vorhanden. Die aktuelle Version des Dokuments ist A.1. Sie nehmen einige Änderungen im Dokument Piston_BOT vor, wodurch sich die Version in A.2 ändert. Zum Vergleich können Sie das Dokument auswählen und die Aktion In Creo View untersuchen starten. Das System öffnet beide Versionen zum Vergleich in Creo View.
In Creo View untersuchen starten. Das System öffnet beide Versionen zum Vergleich in Creo View.Wichtige Punkte
• Wenn Sie diese Aktion initiieren, vergleicht das System die beiden folgenden Elemente:
◦ Die neueste Iteration des CAD-Dokuments
◦ Die letzte neueste Iteration der Version des zugehörigen CAD-Dokuments, das der Operation in Creo View angehängt ist
• Sie können mehrere Elemente auswählen und diese Aktion starten.

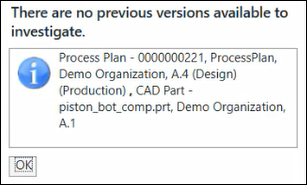

• Wenn keine zu vergleichenden Versionen vorhanden sind, wird die folgende Benutzermeldung angezeigt:
