Tutorial 6: Alternative Stücklisten – Vorhandenes Master-Teil wiederverwenden
Es gibt mehrere Methoden, um alternative Stücklisten zu erstellen. Weitere Informationen finden Sie unter Alternative Stücklisten erstellen.
Während Erstellung von Massen-Stücklisten wird nicht für jede alternative Stückliste ein neuer Master erstellt. Der vorhandene wird wiederverwendet. Das heißt, dass das System bei der Generierung von Massen-Fertigungsstücklisten den erstmaligen Master in Bezug auf generische Referenzstücklisten erstellt, wenn es sich um einen neuen Master handelt. Wenn die nächste Referenz des vorhandenen Masters auf der Downstream-Seite jedoch eine alternative Referenz ist, erstellt das System keinen neuen Master. Stattdessen wird die jeweilige Alternative des vorhandenen Masters erstellt.
In diesem Tutorial wird veranschaulicht, wie das jeweilige Alternativteil des vorhandenen Masters erstellt wird.

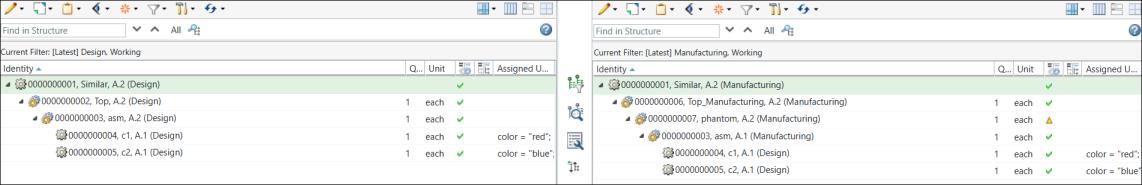

1. Angenommen, im Stücklisten-Transformator ist die folgende Struktur vorhanden:

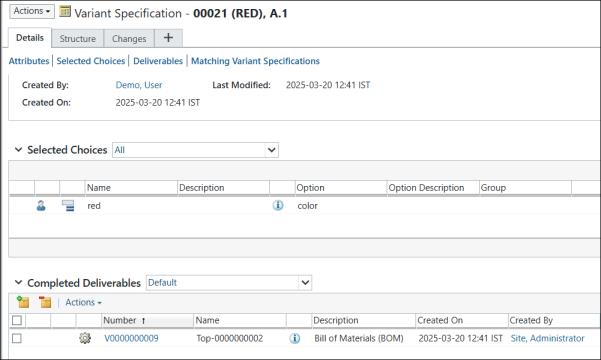

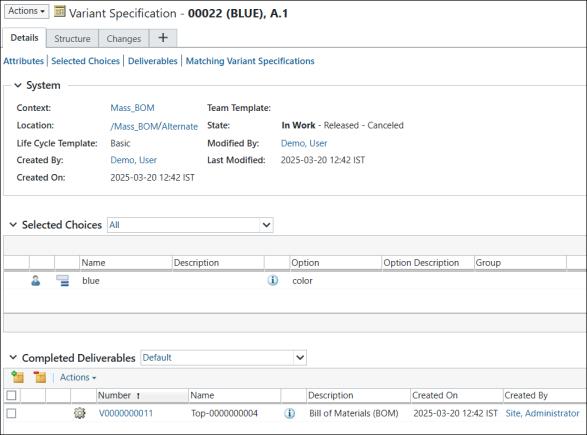

2. Wählen Sie das Teil 0000000002, Top, (Design) im Upstream aus, und erstellen Sie zwei Variantenspezifikationen 0021 (RED) und 0022 (BLUE).

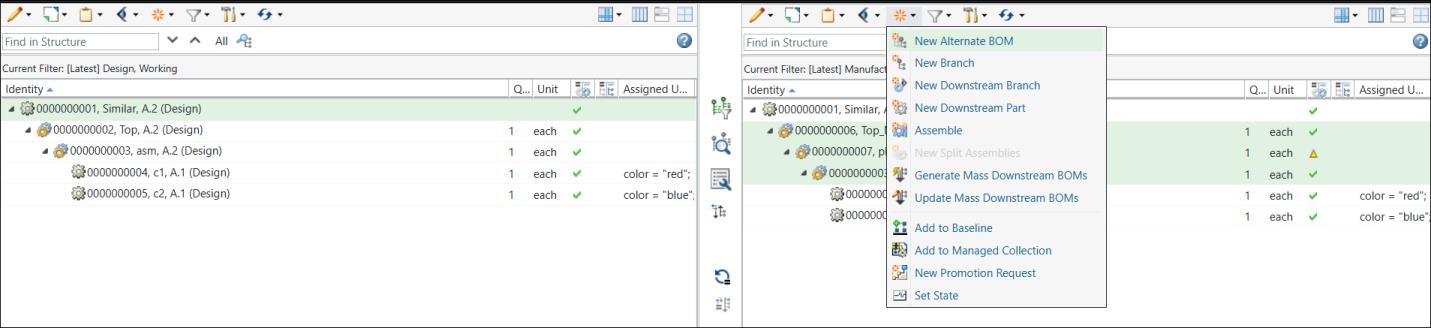

3. Wählen Sie zum Erstellen einer alternativen Stückliste mehrere Teile in der Downstream-Ansicht aus, und initiieren Sie die Aktion Neue alternative Stückliste.

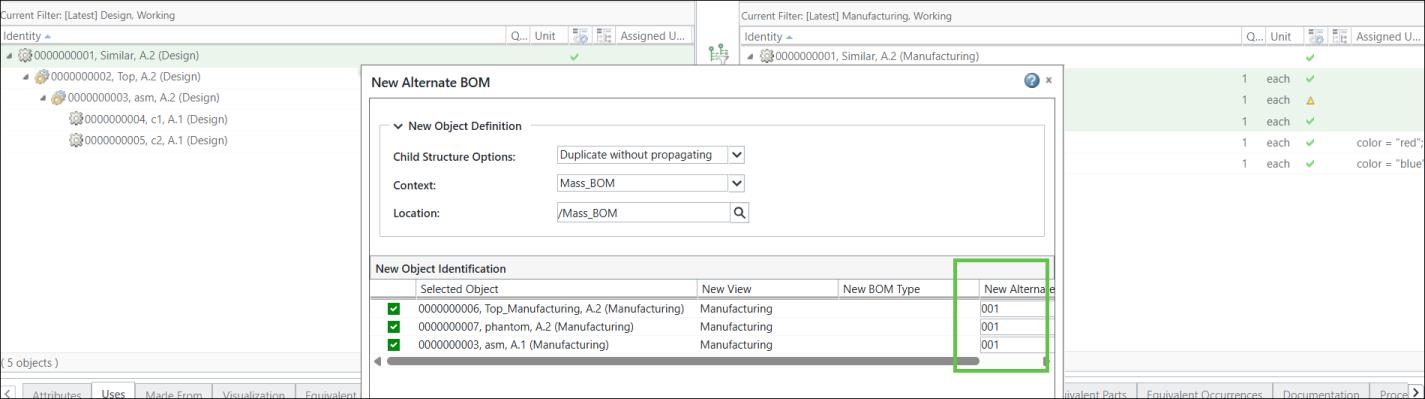

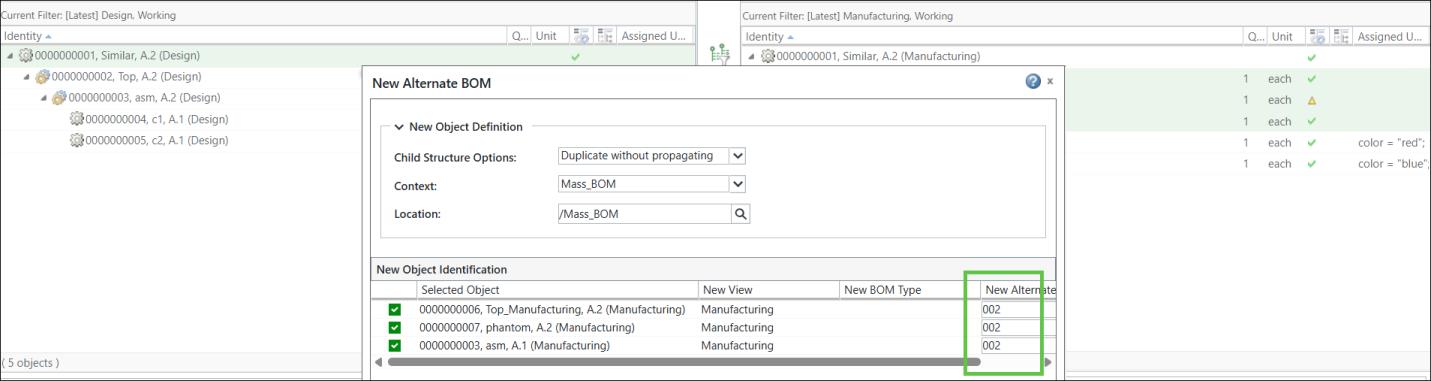

4. Das Dialogfenster Neue alternative Stückliste wird geöffnet. Hier werden die Teile aufgelistet, die in der Downstream-Ansicht ausgewählt sind.

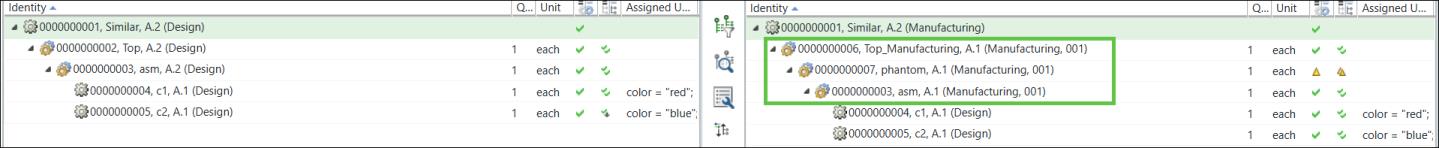

5. Klicken Sie auf OK, um das Dialogfenster Neue alternative Stückliste zu schließen. Das Dialogfenster Erweiterungskriterien anpassen wird geöffnet. Klicken Sie auf Ja, um das Dialogfenster Erweiterungskriterien anpassen zu schließen. Daraufhin wird die folgende aktualisierte Struktur im Stücklisten-Transformator angezeigt.
6. Wählen Sie zum Erstellen einer weiteren alternativen Stückliste mehrere Teile in der Downstream-Ansicht aus, und initiieren Sie die Aktion Neue alternative Stückliste. Das Dialogfenster Neue alternative Stückliste wird geöffnet. Hier werden die Teile aufgelistet, die in der Downstream-Ansicht ausgewählt sind.

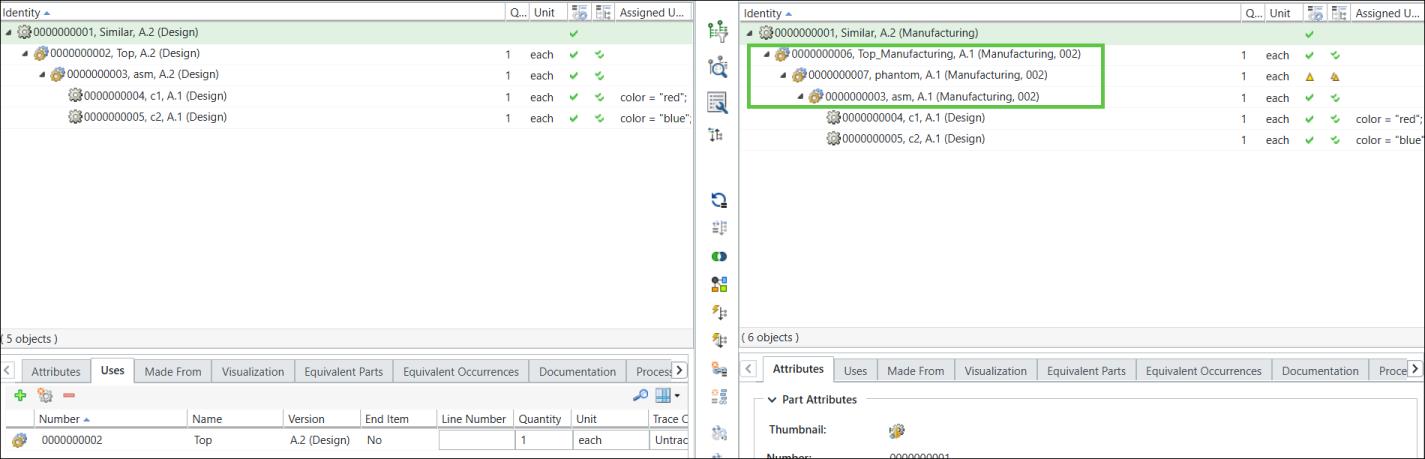

7. Klicken Sie auf OK, um das Dialogfenster Neue alternative Stückliste zu schließen. Das Dialogfenster Erweiterungskriterien anpassen wird geöffnet. Klicken Sie auf Ja, um das Dialogfenster Erweiterungskriterien anpassen zu schließen. Daraufhin wird die folgende aktualisierte Struktur im Stücklisten-Transformator angezeigt.

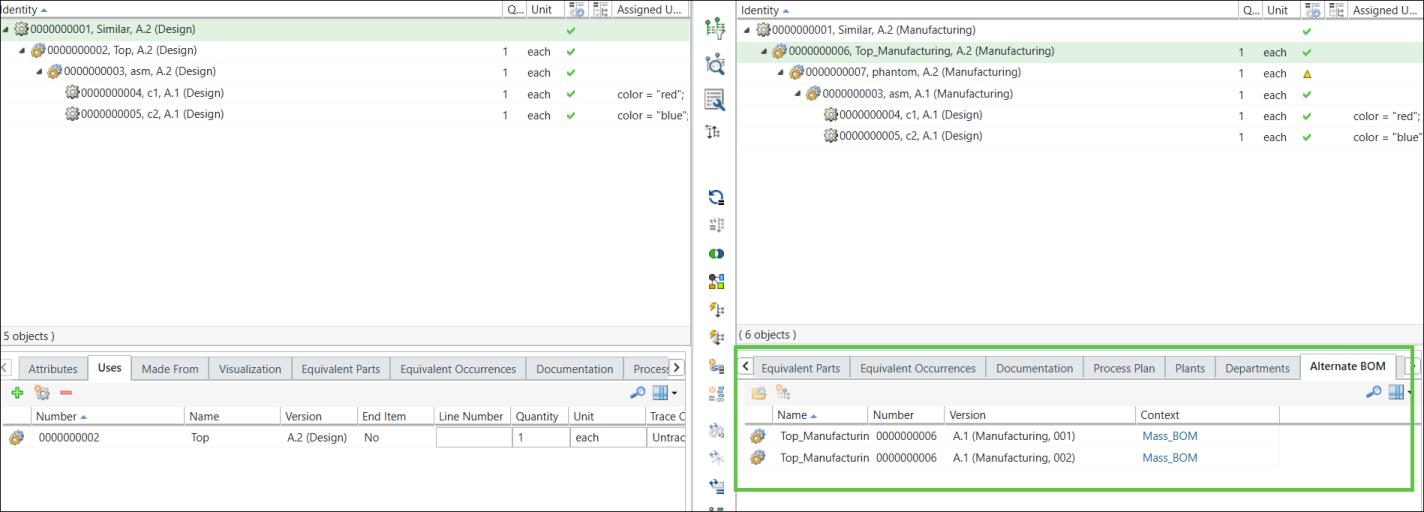

8. Wechseln Sie zur Standardansicht. Klicken Sie in der Downstream-Ansicht des Stücklisten-Transformators auf die Registerkarte Alternative Stückliste, um die Informationen zu den alternativen Stücklisten anzuzeigen.
9. Generieren Sie eine Varianten-Fertigungsstückliste.

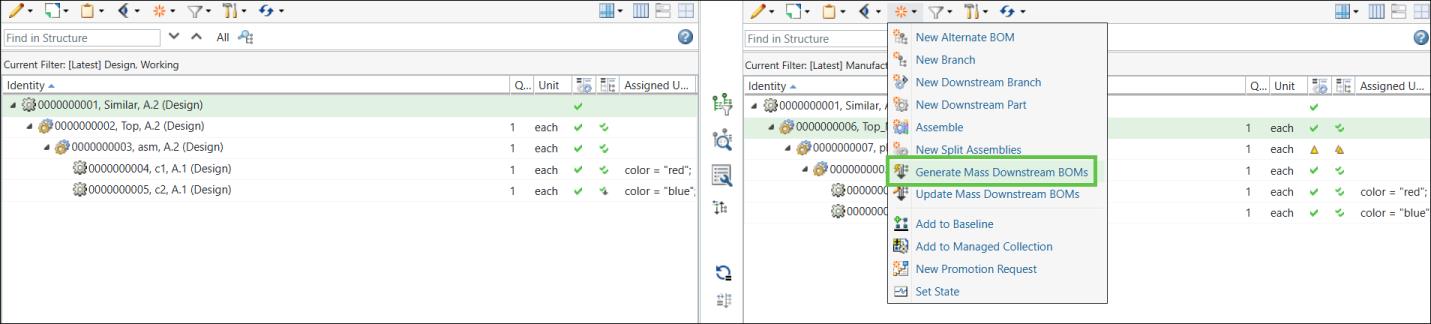

Wählen Sie das Teil 0000000006 , Top_Manufacturing, (Manufacturing) in der Downstream-Ansicht des Stücklisten-Transformators aus, und initiieren Sie die Aktion Massen-Downstream-Stücklisten generieren
.
.

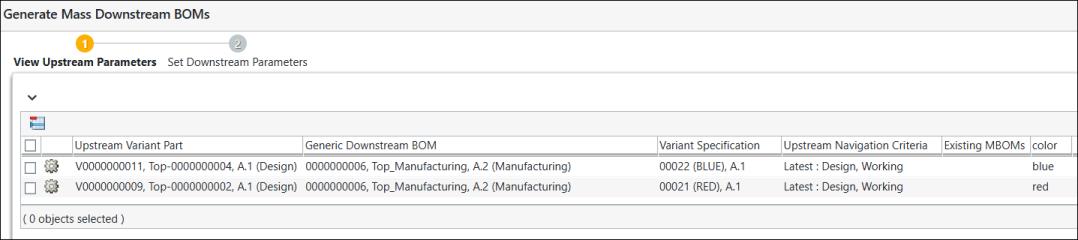

10. Das Dialogfenster Massen-Downstream-Stücklisten generieren wird geöffnet. Es enthält die Schritte Upstream-Parameter anzeigen und Downstream-Parameter festlegen. Im Schritt Upstream-Parameter anzeigen werden die Varianten angezeigt, für die Sie die Massen-Downstream-Stücklisten generieren möchten.
Die Spalte color wird auch in den Attributspalten angezeigt.
Im Schritt Upstream-Parameter anzeigen werden die E-Varianten angezeigt. Die jeweiligen Variantenspezifikationen werden ebenfalls aufgeführt.
11. Sie können auch eine Variante der technischen Entwicklungsstückliste auswählen und anschließend auf die Aktion
"Ausgewählte Zeile entfernen" klicken, um die Variante der technischen Entwicklungsstückliste aus dem Dialogfenster Massen-Downstream-Stücklisten generieren zu entfernen.
"Ausgewählte Zeile entfernen" klicken, um die Variante der technischen Entwicklungsstückliste aus dem Dialogfenster Massen-Downstream-Stücklisten generieren zu entfernen.Sie können auch die Aktion
"Speicherort festlegen" verwenden, um einen Speicherort festzulegen. Das Fenster Speicherort festlegen wird geöffnet, wenn Sie auf "Speicherort festlegen" klicken. Wählen Sie den Kontext und Ordner aus, und klicken Sie dann auf OK Sie können den Inhalt des ausgewählten Ordners anzeigen, indem Sie auf Öffnen klicken. Weitere Informationen finden Sie unter Aktion "Speicherort festlegen" in MPMLink.
"Speicherort festlegen" verwenden, um einen Speicherort festzulegen. Das Fenster Speicherort festlegen wird geöffnet, wenn Sie auf "Speicherort festlegen" klicken. Wählen Sie den Kontext und Ordner aus, und klicken Sie dann auf OK Sie können den Inhalt des ausgewählten Ordners anzeigen, indem Sie auf Öffnen klicken. Weitere Informationen finden Sie unter Aktion "Speicherort festlegen" in MPMLink. | Sie benötigen die entsprechenden Berechtigungen, um auf die angegebenen Ordner zugreifen zu können. |

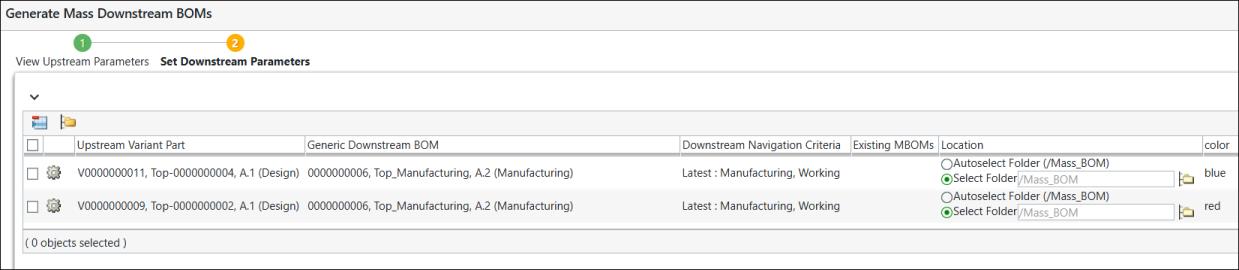

12. Klicken Sie auf Weiter. Der Schritt Downstream-Parameter festlegen wird angezeigt. Im Schritt Downstream-Parameter festlegen werden die Varianten angezeigt, für die Sie Massen-Downstream-Stücklisten generieren möchten.

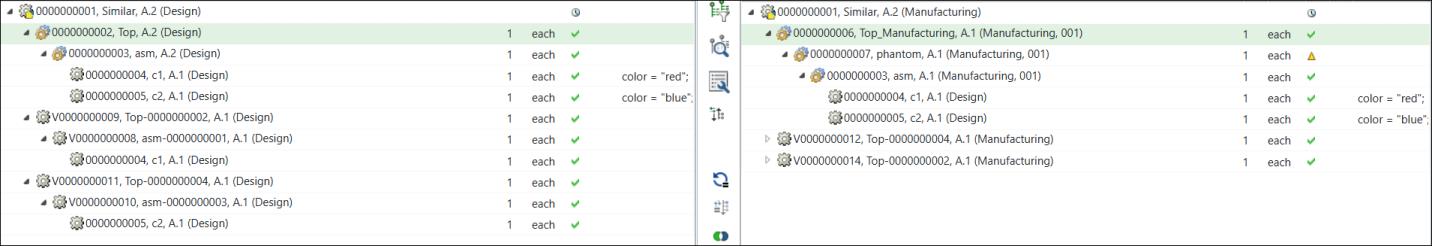

13. Klicken Sie auf Fertigstellen. Das Dialogfenster Massen-Downstream-Stücklisten generieren wird geschlossen. Die Varianten der technischen Entwicklungsstückliste und der Fertigungsstückliste werden in den Upstream- und Downstream-Ansichten des Stücklisten-Transformators angezeigt.

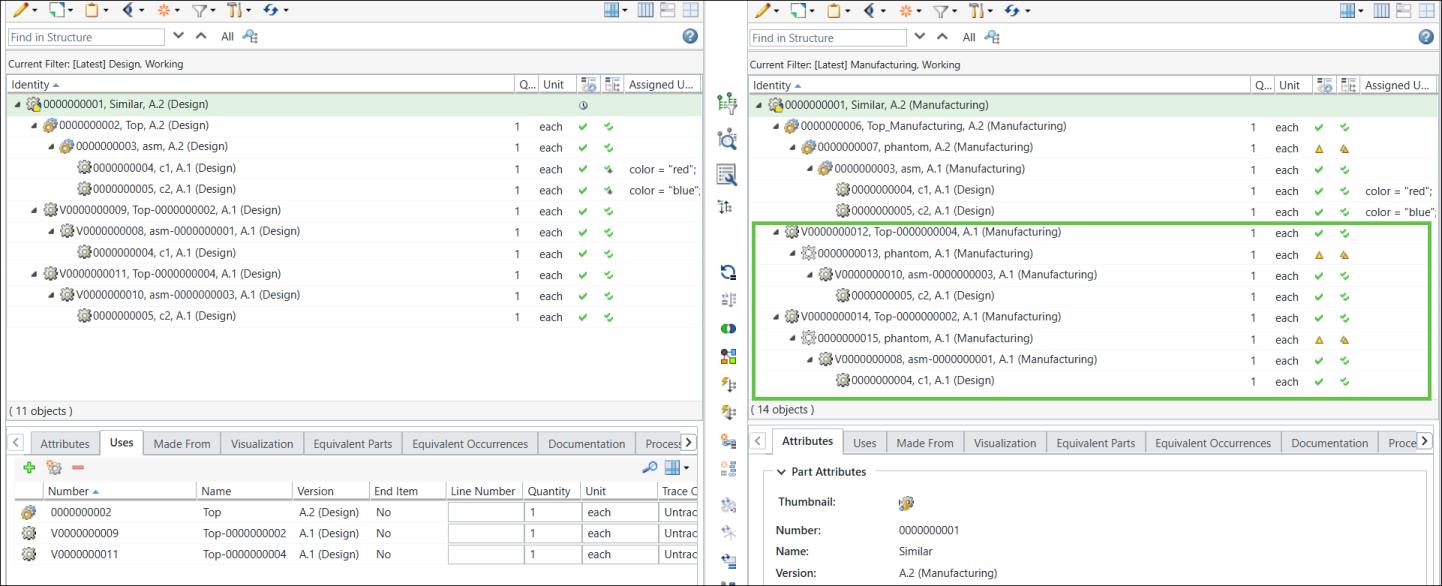

In der erweiterten Form wird die gesamte Struktur im Stücklisten-Transformator wie folgt angezeigt:
| | Betrachten Sie den ausgewählten Bereich. Wenn Sie die neuen Fertigungsstücklisten für die alternative Stückliste für das Teil 0000000006 , Top_Manufacturing, (Manufacturing) generieren, werden die gleichen Teilenummern vom System in den alternativen Fertigungsstücklisten wiederverwendet. |

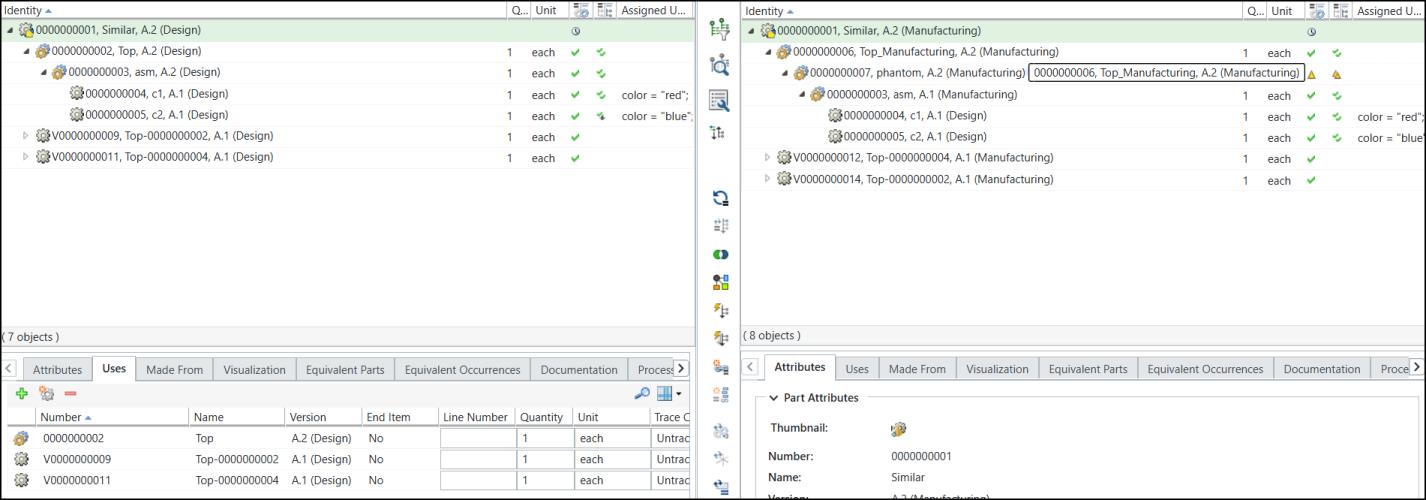

14. Wählen Sie das Teil 0000000006, Top_Manufacturing, (Manufacturing,001) in der Downstream-Ansicht aus.

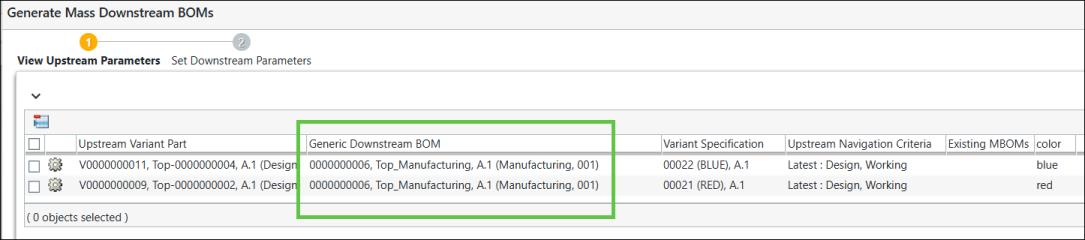

15. Initiieren Sie die Aktion Massen-Downstream-Stücklisten generieren . Das Dialogfenster Massen-Downstream-Stücklisten generieren wird geöffnet. Im Schritt Upstream-Parameter anzeigen werden die E-Varianten angezeigt. Die jeweiligen Variantenspezifikationen werden ebenfalls aufgeführt.
. Das Dialogfenster Massen-Downstream-Stücklisten generieren wird geöffnet. Im Schritt Upstream-Parameter anzeigen werden die E-Varianten angezeigt. Die jeweiligen Variantenspezifikationen werden ebenfalls aufgeführt.
| | Das System zeigt die Nummer der alternativen Stückliste in der Spalte Generische Downstream-Stückliste an. |

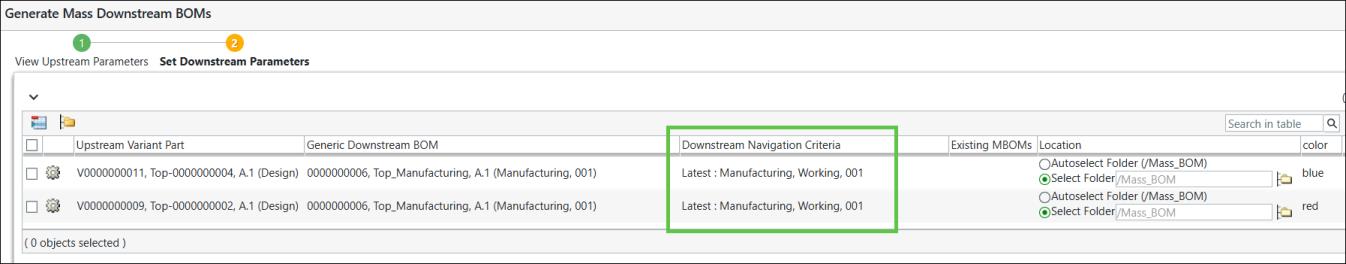

16. Klicken Sie auf Weiter. Der Schritt Downstream-Parameter festlegen wird angezeigt. Im Schritt Downstream-Parameter festlegen werden die Varianten angezeigt, für die Sie die Massen-Downstream-Stücklisten generieren möchten.

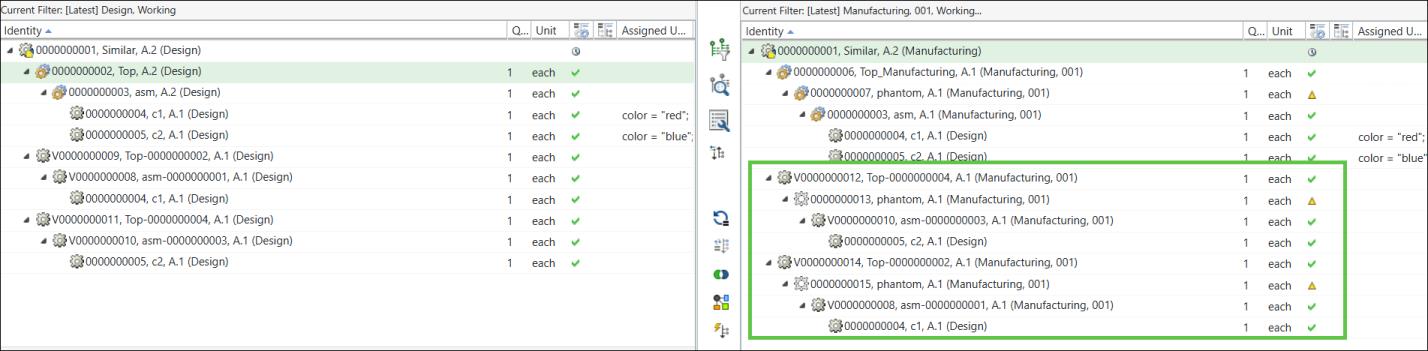

17. Klicken Sie auf Fertigstellen. Das Dialogfenster Massen-Downstream-Stücklisten generieren wird geschlossen. Die Varianten der technischen Entwicklungsstückliste und der Fertigungsstückliste werden in den Upstream- und Downstream-Ansichten des Stücklisten-Transformators angezeigt.
| | Dieselben Teilenummern wurden wiederverwendet. |
