Aus Baugruppen in der Downstream-Ansicht mehrere geteilte Baugruppen in der Downstream-Ansicht erstellen
Verwenden Sie die Aktion
Neue geteilte Baugruppen in der Downstream-Ansicht, um aus vorhandenen Baugruppen in der Downstream-Ansicht geteilte Baugruppen in der Downstream-Ansicht zu erstellen.
Neue geteilte Baugruppen in der Downstream-Ansicht, um aus vorhandenen Baugruppen in der Downstream-Ansicht geteilte Baugruppen in der Downstream-Ansicht zu erstellen.Führen Sie die folgenden Schritte aus, um aus vorhandenen Baugruppen in der Downstream-Ansicht mehrere geteilte Baugruppen in der Downstream-Ansicht zu erstellen:
1. Wählen Sie eine oder mehrere Baugruppen in der Downstream-Ansicht aus.
 | Alle ausgewählten Baugruppen müssen dasselbe unmittelbare Elternteil haben. |
2. Wählen Sie in der Downstream-Ansicht die Option
Neu/Hinzufügen > Neue geteilte Baugruppen aus. Das Dialogfenster Neue geteilte Baugruppen wird geöffnet. Es enthält die Schritte Einbauen unter und Parameter festlegen.
Neu/Hinzufügen > Neue geteilte Baugruppen aus. Das Dialogfenster Neue geteilte Baugruppen wird geöffnet. Es enthält die Schritte Einbauen unter und Parameter festlegen.Im Schritt Einbauen unter können Sie eine neue Baugruppe erstellen oder eine vorhandene Baugruppe verwenden. Die Details der vorhandenen Baugruppe werden in dem Schritt angezeigt.
3. Führen Sie im Schritt Einbauen unter die folgenden Aktionen basierend auf Ihren Geschäftsanforderungen aus:
◦ Klicken Sie auf
"Zeile hinzufügen", um eine neue Zeile zu erstellen. Geben Sie einen Namen für die Baugruppe an, und geben Sie optional die Details Ansicht, Ort, Stücklistentyp und Alternative Stückliste an.
"Zeile hinzufügen", um eine neue Zeile zu erstellen. Geben Sie einen Namen für die Baugruppe an, und geben Sie optional die Details Ansicht, Ort, Stücklistentyp und Alternative Stückliste an.| | • Sie können auch eine neue Zeile hinzufügen, wenn im Abschnitt Neue geteilte Baugruppen bereits eine geteilte Baugruppe vorhanden ist. • Wählen Sie im Feld Speicherort die Option Ordner automatisch auswählen, wenn die Struktur in dem Produktordner erstellt werden soll, in dem das ausgewählte Teil bereits vorhanden ist. Wählen Sie andernfalls Ordner auswählen aus, und klicken Sie auf  , um einen Pfad zu einem anderen Ordner festzulegen. Der Standardwert, den Sie im Textfeld Ordner auswählen sehen, ist der Wert, der in den Einstellungen Kontext und Speicherort im Abschnitt Downstream-Erstellung festgelegt ist. Wenn in den Einstellungen für Kontext und Speicherort kein Wert angegeben ist, wird der Speicherort des Teils, für das Sie die Aktion Neue geteilte Baugruppen aufgerufen haben, vom System als Standardwert im Textfeld Ordner auswählen betrachtet. |
◦ Verwenden Sie "Ausgewählte Zeile entfernen"
, um neu hinzugefügte Zeilen zu entfernen.
, um neu hinzugefügte Zeilen zu entfernen.◦ Sie können auch die Aktion "Speicherort festlegen" verwenden, um einen Speicherort festzulegen. Das Fenster Speicherort festlegen wird geöffnet, wenn Sie auf "Speicherort festlegen" klicken. Wählen Sie den Kontext und Ordner aus, und klicken Sie dann auf OK Sie können den Inhalt des ausgewählten Ordners anzeigen, indem Sie auf Öffnen klicken. Weitere Informationen finden Sie unter Aktion "Speicherort festlegen" in MPMLink.
"Speicherort festlegen" verwenden, um einen Speicherort festzulegen. Das Fenster Speicherort festlegen wird geöffnet, wenn Sie auf "Speicherort festlegen" klicken. Wählen Sie den Kontext und Ordner aus, und klicken Sie dann auf OK Sie können den Inhalt des ausgewählten Ordners anzeigen, indem Sie auf Öffnen klicken. Weitere Informationen finden Sie unter Aktion "Speicherort festlegen" in MPMLink.| | Sie benötigen die entsprechenden Berechtigungen, um auf die angegebenen Ordner zugreifen zu können. |
◦ Im Schritt Einbauen unter zeigt die Liste Typ alle Typen und Untertypen von Teilen an, die in der Typ- und Attributverwaltung im Bereich Teil angezeigt werden. Weitere Informationen finden Sie unter Arbeiten mit dem Dienstprogramm Typ- und Attributverwaltung.
| | • Die in der Typ- und Attributverwaltung im Bereich Teil aufgeführten Ressourcen werden nicht in der Liste Typ aufgeführt. • Das in der Liste Typ angezeigte Standardteil oder untergeordnete Teil hängt vom Wert ab, den Sie in den folgenden Einstellungen festlegen: ◦ > > ◦ Typzuordnungsliste für Strukturtransformation |
◦ Wählen Sie die Baugruppen aus, und klicken Sie auf
"Attributwert bearbeiten", um die erforderlichen Soft-Type-Attribute der für die Aktion ausgewählten Objekte festzulegen. Die im Dialogfenster Attributwert bearbeiten enthaltene Liste Festlegen enthält die erforderlichen Soft-Type-Attribute, die aktuell in den Spalten auf der Registerkarte Einbauen unter angezeigt werden. Je nach den in der Liste Festlegen ausgewählten Attributen zeigt das Feld Zu eine Liste oder einen Eingabebereich an. Klicken Sie auf Anwenden, um den Wert festzulegen und das Dialogfenster Attributwert bearbeiten geöffnet zu lassen. Sie können auch auf OK klicken, um das Dialogfenster Attributwert bearbeiten zu verlassen und zum Schritt Einbauen unter zurückzukehren, wo der neu festgelegte Wert angezeigt wird. Weitere Informationen finden Sie unter Attributwerte festlegen.
"Attributwert bearbeiten", um die erforderlichen Soft-Type-Attribute der für die Aktion ausgewählten Objekte festzulegen. Die im Dialogfenster Attributwert bearbeiten enthaltene Liste Festlegen enthält die erforderlichen Soft-Type-Attribute, die aktuell in den Spalten auf der Registerkarte Einbauen unter angezeigt werden. Je nach den in der Liste Festlegen ausgewählten Attributen zeigt das Feld Zu eine Liste oder einen Eingabebereich an. Klicken Sie auf Anwenden, um den Wert festzulegen und das Dialogfenster Attributwert bearbeiten geöffnet zu lassen. Sie können auch auf OK klicken, um das Dialogfenster Attributwert bearbeiten zu verlassen und zum Schritt Einbauen unter zurückzukehren, wo der neu festgelegte Wert angezeigt wird. Weitere Informationen finden Sie unter Attributwerte festlegen.| | Wenn Sie nach dem Hinzufügen von Zeilen im Dialogfenster Neue geteilte Baugruppen die Soft-Type-Attribute ändern, werden die Einträge der hinzugefügten Zeilen nicht mehr angezeigt. Die Liste Typ wird ebenfalls aktualisiert. |
◦ Aktivieren Sie das Kontrollkästchen Alle Verwendungen in der Struktur ersetzen, um alle Verwendungen der ausgewählten Baugruppe durch die neu erstellte geteilte Baugruppe zu ersetzen.
4. Klicken Sie auf Weiter, um zur Registerkarte Parameter festlegen zu wechseln.
5. Auf der Registerkarte Parameter festlegen werden die Attribute des ausgewählten Teils und der Kind-Teile der ersten Ebene angezeigt.
Attribut | Beschreibung | ||
|---|---|---|---|
Menge | Stellt Informationen zur Menge der Kind-Teile der ersten Ebene bereit. | ||
Vorhandenes Downstream-Objekt | Erstellt eine geteilte Baugruppe unter einem vorhandenen Downstream-Objekt.
• Die Liste Vorhandenes Downstream-Objekt ist leer, wenn keine Downstream-Objekte vorhanden sind. • Die Liste Transformationstyp wird aktiviert, wenn in der Liste Vorhandenes Downstream-Objekt kein Downstream-Objekt ausgewählt ist. | ||
Transformationstyp | Wählen Sie einen der folgenden Transformationstypen aus: • Gleiche(s) hinzufügen – Dies ist die Standardauswahl in der Spalte Transformationstyp. Wählen Sie diese Option aus, wenn die Teile unverändert verbraucht werden sollen. In diesem Fall bleiben die Teilenummer und die Ansicht der in der Downstream-Ansicht verbrauchten Teile gleich. Das Verhalten der Option Gleiche(s) hinzufügen entspricht der Aktion Einfügen im Stücklisten-Transformator. • Neuer Zweig – Das Verhalten der Option "Neuer Zweig" entspricht der Aktion Als neuen Zweig einfügen im Stücklisten-Transformator. In diesem Fall bleibt die Teilenummer der in der Downstream-Ansicht verbrauchten Teile gleich, wohingegen sich die Ansicht jedoch ändert. • Neues Teil – Das Verhalten der Option Neues Teil entspricht der Aktion Als neues Teil einfügen im Stücklisten-Transformator. In diesem Fall ändert sich die Teilenummer und die Ansicht der in der Downstream-Ansicht verbrauchten Teile. Verwenden Sie die Aktion "Attributwert bearbeiten" im Schritt Parameter festlegen, um denselben Transformationstyp für mehrere geteilte Baugruppen auszuwählen. Wählen Sie dazu die Baugruppen aus, für die Sie den Transformationstyp festlegen möchten, und klicken Sie auf Attributwert bearbeiten. Das Dialogfenster Attributwert bearbeiten wird geöffnet. Die Liste Festlegen im Dialogfenster Attributwert bearbeiten enthält dieselben Optionen, die in der Spalte Transformationstyp angezeigt werden. Wählen Sie eine der Optionen aus, und klicken Sie auf "OK".
|
Sie können auch die folgenden Aktionen verwenden, die auf der Registerkarte Parameter festlegen verfügbar sind:
Aktion | Beschreibung |
|---|---|
Vorkommen anzeigen und Vorkommen ausblenden | Mit "Vorkommen anzeigen" wird jedes Vorkommen eines Teils auf der Registerkarte Parameter festlegen als separates Objekt angezeigt. Mit "Vorkommen ausblenden" können Sie die Anzahl der Vorkommen eines Teils anhand der Spalte Menge festlegen. |
"In Struktur auswählen aktivieren" und "In Struktur auswählen deaktivieren" | Wenn diese Option ausgewählt ist, wird das ausgewählte Teil oder Vorkommen auf der Registerkarte Parameter festlegen hervorgehoben und in der Downstream-Baumstruktur und auf der Registerkarte Visualisierung ausgewählt. |
6. Klicken Sie auf Fertigstellen. Die neuen geteilten Baugruppen werden erstellt.
◦ Wenn Sie das Kontrollkästchen Alle Verwendungen in der Struktur ersetzen im Schritt Einbauen unter aktiviert haben, werden alle Verwendungen der ausgewählten Baugruppe durch die geteilte Baugruppe ersetzt.
◦ Wenn Sie das Kontrollkästchen Alle Verwendungen in der Struktur ersetzen im Schritt Einbauen unter nicht aktiviert haben, wird nur die Verwendung der ausgewählten Baugruppe durch die geteilte Baugruppe ersetzt.
Wichtige Punkte zur Aktion "Neue geteilte Baugruppen" in der Downstream-Ansicht
Bei der Verwendung der Aktion Neu/Hinzufügen > Neue geteilte Baugruppen in der Downstream-Ansicht ist Folgendes zu beachten:

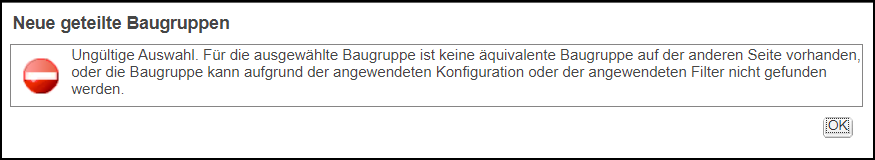

Neu/Hinzufügen > Neue geteilte Baugruppen in der Downstream-Ansicht ist Folgendes zu beachten:• Die folgende Fehlermeldung wird angezeigt, wenn Sie ein nicht-äquivalentes Teil auswählen und die Aktion Neu/Hinzufügen > Neue geteilte Baugruppen in der Downstream-Ansicht initiieren:
Neu/Hinzufügen > Neue geteilte Baugruppen in der Downstream-Ansicht initiieren:
• Die Aktion Neue geteilte Baugruppen ist deaktiviert, wenn in der Downstream-Ansicht mehrere Teile ausgewählt sind.
Neue geteilte Baugruppen ist deaktiviert, wenn in der Downstream-Ansicht mehrere Teile ausgewählt sind.
