Varianz-Austauschteile
Windchill bietet über die Tabelle Varianz-Austauschteile und die Aktion Varianz-Austauschteile hinzufügen Verfolgbarkeit für die temporären Teileersetzungen in der Produktstruktur (Stückliste).
Die Verfügbarkeit dieser Tabelle und der Aktion wird durch die Eigenschaft wt.change2.enableVarianceSubstitutes gesteuert.
Wenn die Eigenschaft auf true festgelegt ist, wird die Tabelle Varianz-Austauschteile unterhalb der Tabelle Betroffene Objekte angezeigt, und die Aktion Varianz-Austauschteile hinzufügen ist für Betroffene Objekte aktiviert.
Bei Festlegung auf false werden die Tabelle und die Aktion nicht angezeigt.
 |
Diese Eigenschaft ist in einer zukünftigen Version veraltet, sobald die Funktion vollständig implementiert ist.
|

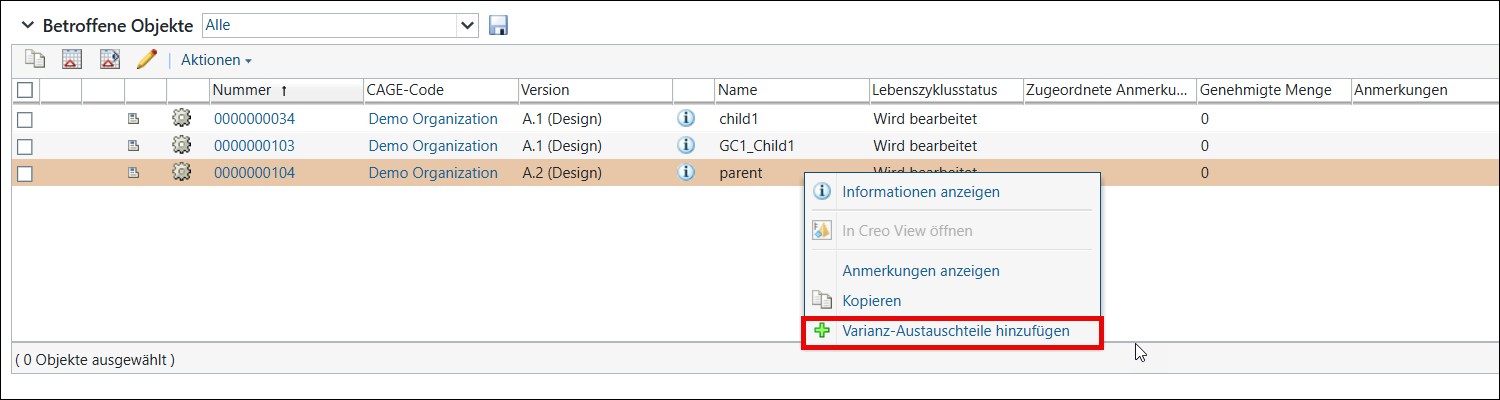

Aktion "Varianz-Austauschteile hinzufügen" in der Tabelle "Betroffene Objekte"
Dies ist eine Aktion im Kontextmenü, die in der Tabelle Betroffene Objekte verfügbar ist.
Klicken Sie zum Hinzufügen eines Varianz-Austauschteils mit der rechten Maustaste auf das betroffene Objekt in der Tabelle Betroffene Objekte, und klicken Sie auf
Varianz-Austauschteile hinzufügen. Die Seite Varianz-Austauschteile hinzufügen wird geöffnet und zeigt Austauschteil-Link-Attribute an.
Varianz-Austauschteile hinzufügen. Die Seite Varianz-Austauschteile hinzufügen wird geöffnet und zeigt Austauschteil-Link-Attribute an.| | Diese Aktion ist nur aktiviert, wenn das betroffene Objekt ein oder mehrere Kind-Teile aufweist. Wenn das Teil kein Elternteil ist, ist diese Aktion deaktiviert. |

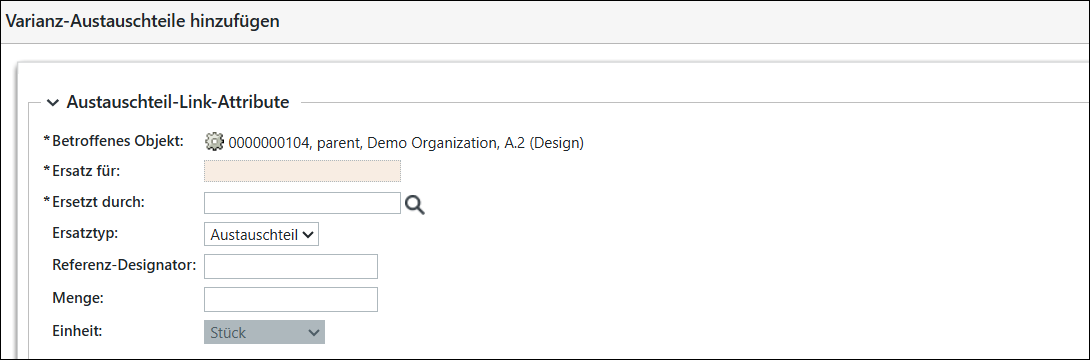

Varianz-Austauschteile und Austauschteil-Link-Attribute hinzufügen
Die Seite Varianz-Austauschteile hinzufügen wird geöffnet, wenn Sie mit der rechten Maustaste auf ein betroffenes Objekt in der Tabelle Betroffene Objekte klicken und die Aktion Varianz-Austauschteile hinzufügen auswählen.
Varianz-Austauschteile hinzufügen auswählen.
Diese Seite zeigt die folgenden Austauschteil-Link-Attribute an:
Attribut | Beschreibung |
|---|---|
Betroffene Objekte | Zeigt das betroffene Objekt und seine Details an, wobei ein Kind-Teil durch ein Austauschteil ersetzt wird. |
Ersatz für | Zeigt nur die Kind-Teile an, die direkt dem ausgewählten Elternteil in der Struktur der ersten Ebene des betroffenen Objekts zugeordnet sind. Wenn das betroffene Objekt beispielsweise drei Kind-Teile der ersten Ebene besitzt, werden nur diese drei Teile angezeigt. |
Ersetzt durch | Gibt das Austauschteil an. Sie können die Teilenummer direkt eingeben oder das Suchsymbol  verwenden, um sie im Fenster Ersetzt durch zu finden.Die Suchfunktion "Teil suchen" gibt Teile zurück, die sich auf der ersten Ebene innerhalb der Struktur des betroffenen Objekts befinden. Wenn es mehrere Verwendungen eines Kind-Teils in der Struktur gibt, zeigt die Funktion "Schnellvorschlag" alle Vorkommen dieses Teils in den Suchergebnissen an. Sie können die Attributwerte "Zeilennummer" und "Referenznummer" verwenden, um das richtige Ersatzteil auszuwählen. |
Ersatztyp | Gibt den Ersatztyp an. Standardmäßig wird ein vordefinierter Ersatztyp ausgewählt. Sie können diesen Wert über die Menüliste ändern, wenn Sie zusätzliche Ersatztypen definiert haben. Verwenden Sie das Dienstprogramm Modellierte Aufzählungen anpassen, um einen standardmäßigen Ersatztyp für das Austauschteil hinzuzufügen oder zu definieren. Weitere Informationen finden Sie unter Customize Modeled Enumerations Utility. |
Referenz-Designator | Ein alphanumerischer Code, der bestimmte Vorkommen des Teils innerhalb der Baugruppe kennzeichnet. |
Menge | Die Anzahl der Austauschteile in der Baugruppe. |
Einheit | Die Maßeinheit für die Menge. Wählen Sie eine Einheit aus der Liste aus. Beispiel: Stück. |
Nachdem Sie die Details für Austauschteil-Link-Attribute eingegeben und auf Anwenden geklickt haben, werden die Informationen zur Tabelle Varianz-Austauschteile hinzugefügt.
Sie können keinen doppelten Eintrag für dasselbe betroffene Objekt hinzufügen.

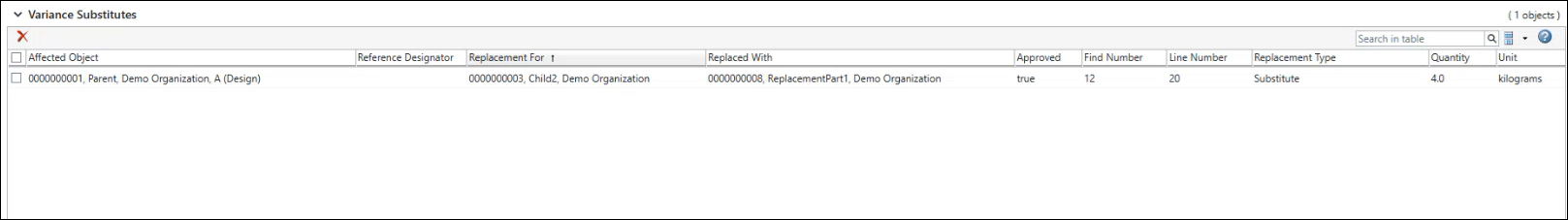

Tabelle "Varianz-Austauschteile"
Diese Tabelle wird unter der Tabelle Betroffene Objekte angezeigt. Sie zeigt die Details der Austauschteil-Link-Attribute an, die auf der Seite Varianz-Austauschteile hinzufügen für ein bestimmtes betroffenes Objekt angewendet werden.
Diese Tabelle ist schreibgeschützt. Sie können die vorhandenen Einträge nicht bearbeiten. Sie können jedoch einen Eintrag mit dem Symbol
löschen und dann ein Varianz-Austauschteil mit den erforderlichen Spezifikationen für das betroffene Objekt hinzufügen.
löschen und dann ein Varianz-Austauschteil mit den erforderlichen Spezifikationen für das betroffene Objekt hinzufügen.Wenn es für ein Teil ein genehmigtes Austauschteil im Teilestruktur-Browser gibt, wird in der Spalte Genehmigt der Wert wahr angezeigt, was bedeutet, dass das Teil als Ersatz für das Austauschteil genehmigt ist.
Varianz-Austauschteil-Links verwalten
Die Varianz-Austauschteil-Links sind bei den folgenden Szenarien betroffen:
• Beim Löschen der Varianz werden die zugeordneten Varianz-Austauschteil-Links und ihre Verfolgbarkeit zum ersetzten Teil dauerhaft entfernt.
• Beim Erstellen einer neuen Revision der Varianz werden die Austauschteil-Links zur nächsten Revision übertragen.
• Beim Löschen eines betroffenen Objekts aus der Varianz wird auch der zugeordnete Varianz-Austauschteil-Link gelöscht.
• Beim Verschieben der Varianz bleiben alle zugeordneten betroffenen Objekt-Links und Varianz-Austauschteil-Datensätze erhalten.
• Beim Iterieren eines betroffenen Objekts wird der zugeordnete Varianz-Austauschteil-Link ebenfalls übertragen.
• Beim Erstellen einer neuen Revision des Elternobjekts (betroffenen Objekts) wird der Varianz-Austauschteil-Link nicht übertragen.
