Windchill Standardsystemattribute in der Spezifikationsstruktur anzeigen
Eine Liste der von Windchill bereitgestellten Attribute finden Sie unter Windchill Standardsystemattribute.
Für CATDrawings erscheinen die Windchill Standardsystemattribute als Parameter. Wenn Sie CATIA V5 konfiguriert haben, um den Knoten Parameter anzuzeigen, können Sie diese Parameter in der Spezifikationsstruktur sehen. Jedoch werden für CATParts und CATProducts Windchill Standardsystemattribute als Eigenschaften erstellt und erscheinen nicht in der Spezifikationsstruktur. Wenn Sie diese Informationen in der Spezifikationsstruktur anzeigen möchten, müssen Sie Parameter erstellen, die die Eigenschaften referenzieren, die Sie anzeigen möchten. Gehen Sie dazu folgendermaßen vor:
1. Wählen Sie das CATPart oder CATProduct aus. Wählen Sie dann > aus.
2. Klicken Sie im Fenster Formulas auf New Parameter of type.
3. Geben Sie im Namensfeld das standardmäßige Windchill Systemattribut ein, das Sie anzeigen möchten, sowie PTC_WM_ITERATION.
4. Klicken Sie auf Add Formula.

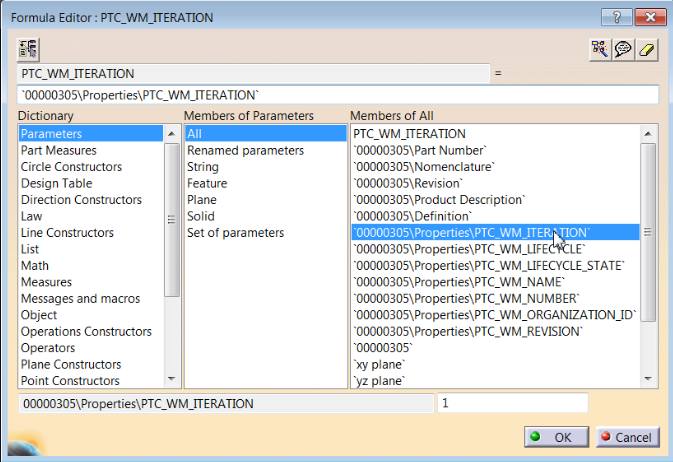

5. Doppelklicken Sie in der Liste Members of All auf die Eigenschaft für das CATPart oder CATProdukt, und klicken Sie dann auf OK.
6. Führen Sie die Schritte 2-5 erneut durch, um zusätzliche Eigenschaften als Parameter anzuzeigen.
7. Wenn Sie fertig sind, klicken Sie im Fenster Formulas auf OK.
Die Eigenschaften werden als Parameter angezeigt.
