Windchill Einstellungen für Benennung und Nummerierung
Die folgenden Einstellungen regeln die parametergesteuerte Benennungs- und Nummerierungsrichtlinie bei Verwendung von Windchill Workgroup Manager. Standardmäßig besitzen die folgenden Eigenschaften keinen Wert:
• Automatische Zuordnung - Namensparameter = <Zeichenfolgeparameter>
• Automatische Zuordnung - Nummerierungsparameter = <Zeichenfolgeparameter>
• Namensparameter = <Zeichenfolgeparameter>
• Nummerierungsparameter = <Zeichenfolgeparameter>
 |
Sie können die Namens- und Nummerierungsparameter für ein vorhandenes Dokument bei den Operationen "Importieren", "In Workspace speichern" oder "Speichern als" verwenden. In NX und SOLIDWORKS können Sie den Nummerierungsparameter für den Befehl > nur verwenden, wenn der Dateiname des CAD-Dokuments nicht automatisch in Windchill nummeriert wird.
|
|
|
Für CATIA V5 kann der Nummerierungsparameter nicht mit Konstruktionstabellen-Teilen verwendet werden, die mehr als eine Ebene verschachtelter Varianten aufweisen. Wenn der Nummerierungsparameter mit diesen Teilen verwendet wird, tritt beim Hochladen ein Ausnahmefehler bezüglich der Eindeutigkeit einer gültigen Nummer auf. Wird der Nummerierungsparameter mit Konstruktionstabellen-Teilen verwendet, die nur eine Ebene von Varianten besitzen, müssen die Parameterwerte für jede Variante unterschiedlich sein. Sie erreichen dies, indem Sie diesen Parameter als Konstruktionstabellen-Spalte hinzufügen und jeder Variante einen anderen Zahlenwert zuweisen.
|
Bei Einstellung auf Ja (Standardeinstellung ist Nein) sorgen die folgenden Eigenschaften dafür, dass die Dateierweiterungen aus den Namens- und Nummernattributen weggelassen werden, wenn Teile mithilfe von Teile automatisch zuordnen erstellt werden (z.B. .mi usw.):
• Dateierweiterung (Teilename) bei automatischer Zuordnung kürzen
• Dateierweiterung (Teilenummer) bei automatischer Zuordnung kürzen
Bei Einstellung auf Ja (Standardeinstellung ist Nein) sorgen die folgenden Eigenschaften beim Hochladen für ein Wegfallen der Dateierweiterungen aus Namens- und Nummernattributen für neue CAD-Dokumente:
• Dateierweiterung aus Namen entfernen
Die Einstellung Dateierweiterung aus Namen entfernen befindet sich im Dienstprogramm Einstellungsverwaltung unter > > > .

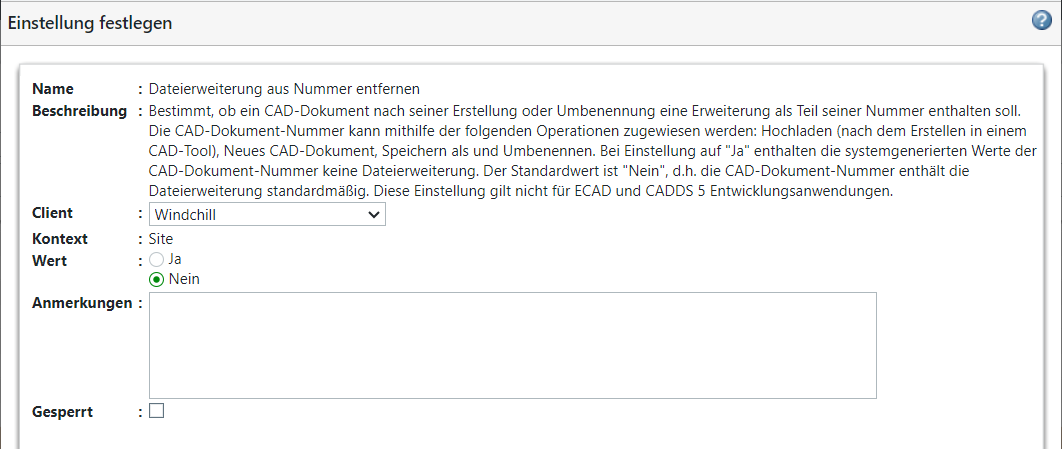

• Dateierweiterung aus Nummer entfernen
Die Einstellung Dateierweiterung aus Nummer entfernen befindet sich im Dienstprogramm Einstellungsverwaltung unter > > > .

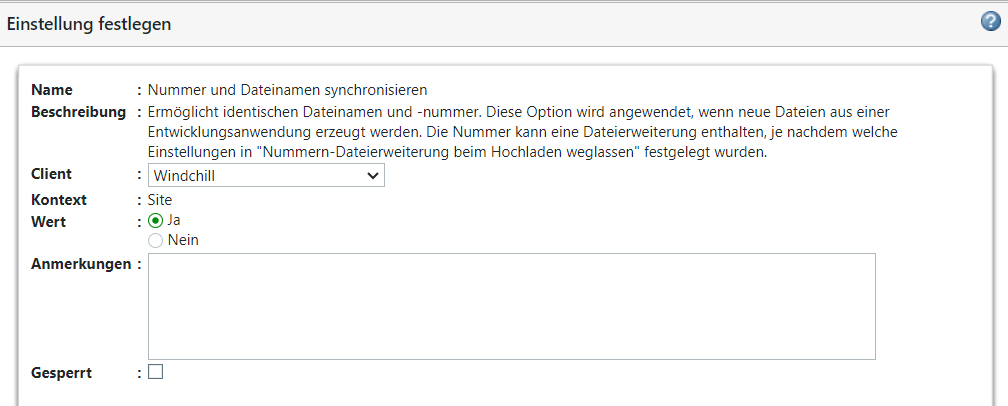

• Außerdem entsprechen Name und Zahl der Zeichnungsdatei nun der Einstellung Nummer und Dateinamen synchronisieren, wie dies derzeit bei CAD-Teilen und -Baugruppen der Fall ist (die Standardeinstellung lautet Ja).
