Creo View WebGL Viewer 设置
可以在从“可视化”选项卡启动的首选项对话框中设置 Creo View WebGL Viewer 首选项。管理员可以使用 wvs.properties 文件来配置特性。应用的默认查看器首选项取决于初始 wvs.properties 配置。
在相应的对话框中设置首选项

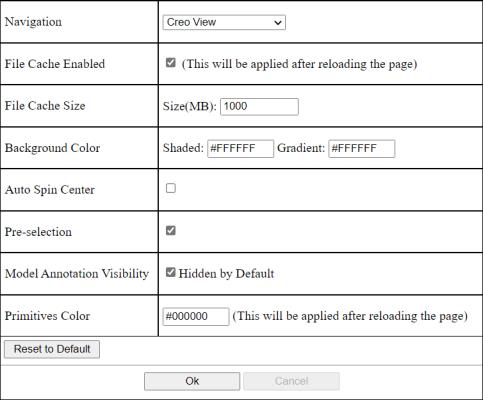

要打开首选项对话框，请导航到“可视化”选项卡，然后按键盘上的 Shift+P。Creo View WebGL Preferences 对话框随即打开，如下所示：
特性 | 值 | ||
|---|---|---|---|
Navigation | 从首选项对话框的下拉菜单中选择任一 Navigation 模式。以下导航模式可用。 • Creo View • Creo • CATIA V5 Compatible • Explore | ||
File Cache Enabled | WebGL Viewer 支持在浏览器中本地缓存部件几何，以便在后续加载时更快地加载模型。默认情况下，File Cache Enabled 首选项已选中。 | ||
File Cache Size | File Cache Size 首选项用于定义文件缓存的大小上限。如果缓存大小超出此设定限值，将最先从缓存中删除长时间未访问的文件。默认情况下，File Cache Size 设置为 1 GB (1000 MB)。
| ||
Background Color | 可通过设置 Shaded 和 Gradient 的十六进制值，更改“可视化”选项卡中的背景颜色。 Shaded 颜色可用于主背景颜色，而 Gradient 颜色可通过设置背景底部的颜色来实现渐变效果。要获得单色背景，必须将这两个值设置为相同的颜色。 | ||
Auto Spin Center | Auto Spin Center 复选框用于在旋转部件几何时，将旋转中心设置为 WebGL 面板的中心。如果选中此复选框，旋转部件几何时，旋转中心就是您在 WebGL 面板中单击以实现旋转操作的鼠标位置。
| ||
Pre-selection | 默认情况下，系统会选中 Pre-selection 复选框，这意味着，将鼠标悬停在“可视化”选项卡中的某个部件几何上时，该几何会突出显示。 | ||
Model Annotation Visibility | 默认情况下，模型注释处于隐藏状态。可通过清除 Model Annotation Visibility 复选框来启用模型注释。 | ||
Primitives Color | 可通过设置十六进制值来设置 WebGL 的基元颜色。默认值为 #FF0000。更改 WebGL 的基元颜色值后，如刷新页面即会反映出 CAD 几何的新基元颜色，而此颜色并不是通过 CAD 工具设置的。 |
重置首选项
可通过在 Creo View WebGL Preferences 对话框中选择 Reset to Default 按钮，将现有首选项重置为当前 Windchill 默认值。这会将首选项值重置为 WVS 默认值，或重置为由 wvs.properties 文件中的 WVS 特性定义的值。
