使用案例 5:複製除了某一個工廠以外的所有工廠與特定工廠屬性值
假設 BOM 轉換器中存在以下結構:
Upstream Parent Part (Design)Downstream Parent Part (Manufacturing) 之間存在對等連結。
Part C1 (Design) 已獲指派工廠 BerlinMunichDresden
Part C2 (Design)Part C1 (Design) 的子零件。
Part C2 (Design) 的數量為 2
已將值為 String1 的工廠屬性 Attribute1 指派給工廠 Berlin
已將值為 String3 的工廠屬性 Attribute3 指派給工廠 Berlin
已將值為 String2 的工廠屬性 Attribute2 指派給工廠 Munich
已將值為 String4 的工廠屬性 Attribute4 指派給工廠 Munich
已將值為 String5 的工廠屬性 Attribute5 指派給工廠 Dresden
已將值為 String6 的工廠屬性 Attribute6 指派給工廠 Dresden
需求:複製除 Berlin 工廠以外的所有工廠。此外,還會複製特定工廠屬性。在此案例中為 Attribute1Attribute2
1. 存取位於 Windchill/codebase/com/ptc/windchill/mpml/xconfs 中的 associativity.properties.xconf 檔案。
2. 設定下列組態:
<Property name="com.ptc.windchill.mpml.copyOver.CopyOverPlantAndDepartmentData" default="true"/>
*
此內容可讓您複製工廠、工廠屬性、部門及部門屬性。如果將此內容設定為 false,即使您新增了與複製特定工廠、工廠屬性、部門及部門屬性相關的其他內容,亦不會複製工廠、工廠屬性、部門及部門屬性。
找到下列內容:
<Property name="com.ptc.windchill.mpml.copyOver.mapsb.split.create.com.ptc.windchill.enterprise.data.EnterpriseData.com.ptc.windchill.enterprise.data.enterpriseData.PlantSpecificEnterpriseData" multivalued="," default=""/>。在此內容下新增下列內容:
<AddToProperty name="com.ptc.windchill.mpml.copyOver.mapsb.split.create.com.ptc.windchill.enterprise.data.EnterpriseData.com.ptc.windchill.enterprise.data.enterpriseData.PlantSpecificEnterpriseData" value="IdentityAttributes::view!=Berlin@CopyAttributes::Attribute2;Attribute5"/>
*
此內容可確保複製除 Berlin 工廠以外的所有工廠。IdentityAttributes::view!=Berlin 一詞可確保這一點。
此內容也可確保只複製特定工廠屬性值,在此案例中為 Attribute2Attribute5@CopyAttributes:: 一詞之前的 Attribute2;Attribute5 值可確保複製。
3. 選取上游檢視中的 Part C1 (Design) 以及下游檢視中的 Downstream Parent Part (Manufacturing)
4. 在上游檢視中,選取 「新建/新增」 > 「新建分割組件」「新建分割組件」對話方塊開啟。
5. 「組裝位置」步驟,建立兩個分割組件:Split Assembly 1Split Assembly 2
6. 「設定參數」步驟,針對 Part C4 (Design),於 Split Assembly 1Split Assembly 2 欄中將數量指派為 1

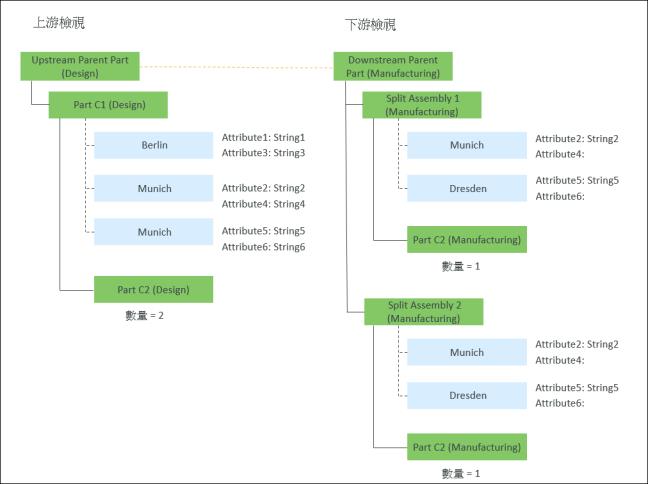

7. 按一下「完成」。下列結構會顯示在 BOM 轉換器中:
如此即已在 Part C1 (Design)Split Assembly 1(Manufacturing) 之間建立分割類型的對等連結。
如此即已在 Part C1 (Design)Split Assembly 2(Manufacturing) 之間建立分割類型的對等連結。
