關於在 BOM 轉換器中偵測及解決差異

當在產品的上游結構中進行變更時，製造小組瞭解這類變更是很重要的，這樣他們才能在下游結構中同步處理所有變更。您可以使用中間窗格工具列中的

「偵測差異」與

「審核並解決差異」動作，以簡化方式偵測及解決這些變更。這裡的差異一詞是指工程材料清單之前版本與新版本之間的差異。

除了

「偵測差異」動作以外，您也可以使用中間窗格工具列中的

「協調協助」動作偵測及解決差異。

PTC 建議使用

「偵測差異」來偵測及解決差異。

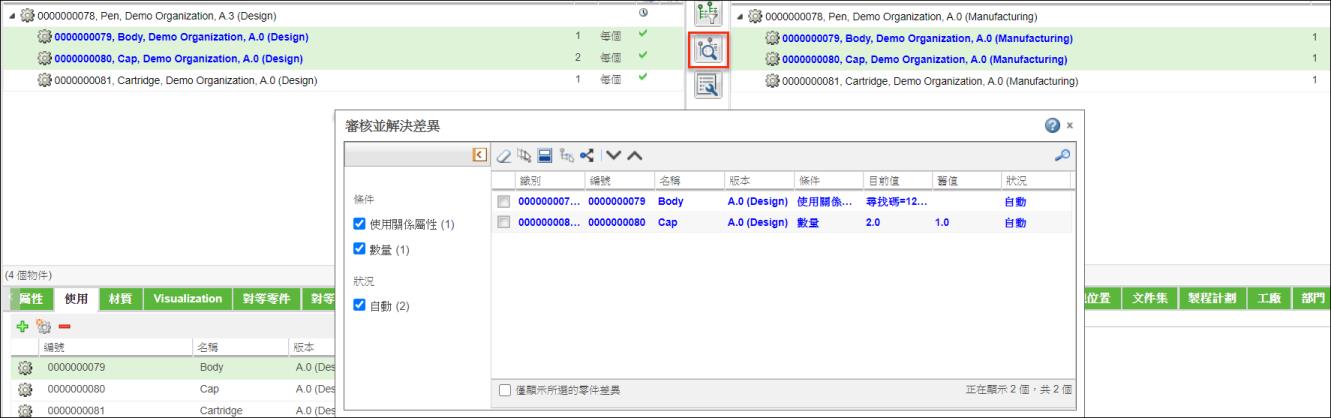

2. 按一下

「偵測差異」。相關差異即會在上游與下游樹狀結構中反白，然後「審核並解決差異」對話方塊會開啟。它會顯示反白零件的差異。審核表格中所列的差異零件，並視需要解決差異。

• 您可選取「僅顯示所選的零件差異」核取方塊，以檢視與上游樹狀結構中所選零件相關的差異。如需詳細資訊，請按一下使用案例：使用僅顯示所選的零件差異核取方塊解決個別差異。

• 「審核並解決差異」對話方塊包括每個變更的下列狀況：

◦ 「自動」- 上游結構中的變更可以使用

動作傳播至下游結構。

◦ 「手動」- 不能使用預設邏輯傳播上游結構中的變更。

◦ 「互動式」- 您可使用預設邏輯及透過與使用者互動來傳播上游結構中的變更。使用

動作可解決狀況為「互動式」的差異。

◦ 「如需資訊」- 對於未在下游中消耗的上游零件，會將差異的「狀況」顯示為「相關資訊」。顧名思義，這些差異僅用於提供資訊。如需詳細資訊，請參閱重點中的「關於「相關資訊」狀況」部份。

◦ 「已解決」- 上游結構中的變更已在下游結構中解決。

3. 或者，您也可以按一下

「審核並解決差異」，開啟「審核並解決差異」對話方塊。

請先使用

「偵測差異」動作，然後再使用

「審核並解決差異」動作。只有在事先偵測到差異的情況下，當您選取零件並按一下

「審核並解決差異」時，「審核並解決差異」對話方塊才會列出所選零件的差異。

您可以使用「審核並解決差異」對話方塊中的「全部清除」、「全選」、「反向選取」或「在下游結構中選取」動作。

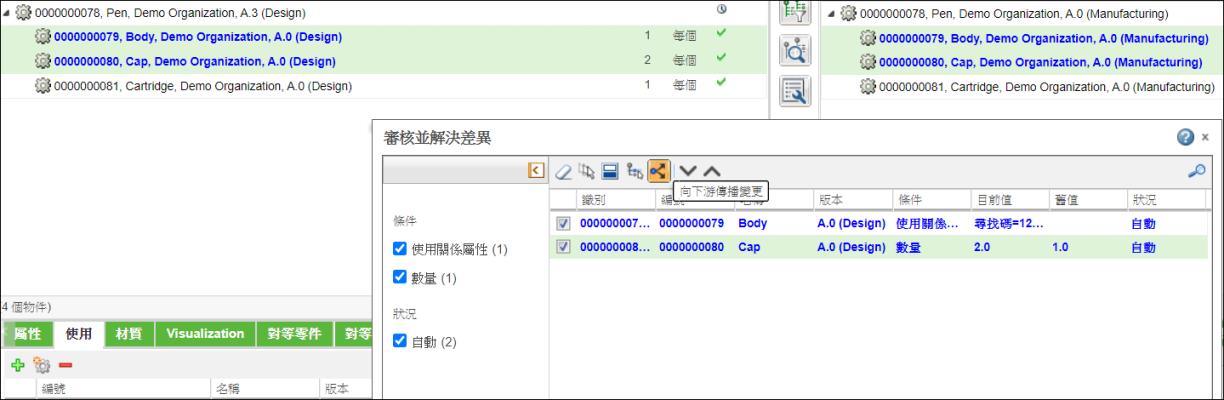

6. 按一下

以傳播變更。變更會傳播至下游側。

• 上游檢視中的差異零件可以在下游檢視中有多個對等零件。針對此類差異零件，

動作會先將顯示在「審核並解決差異」對話方塊中的上游變更傳播至所有下游對等零件。

• 用於呼叫「審核並解決差異」對話方塊的動作可讓您協調第一層對等零件。

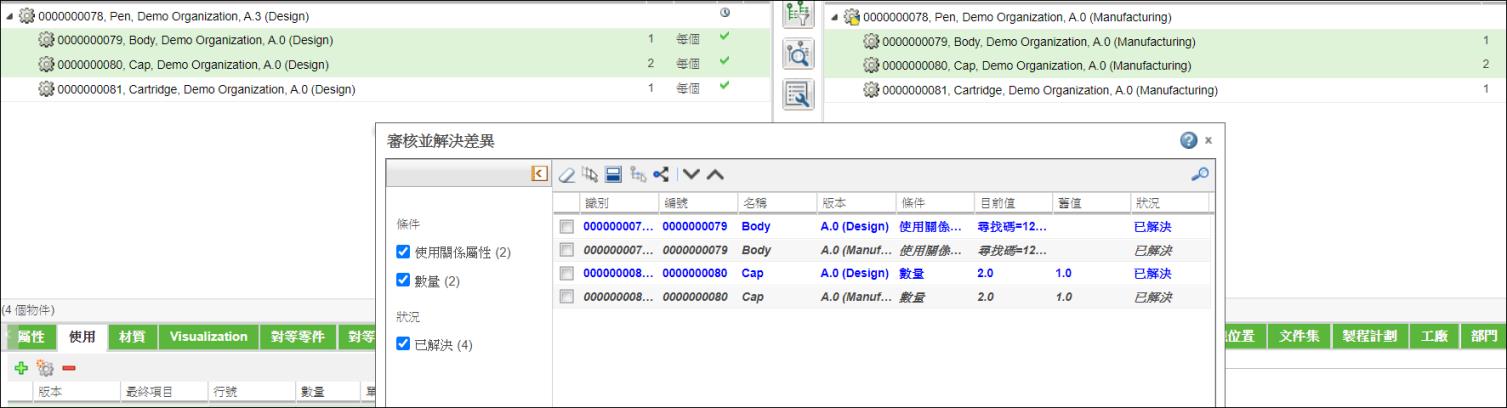

差異得到解決之後，將針對每個已解決的差異在「審核並解決差異」對話方塊中建立兩個差異項目。「已解決」核取方塊處於選取狀態時，您可以查看這些項目。以斜體表示的項目表示產生的下游變更。以藍色反白的項目表示偵測到的上游變更，而這些變更已得以解決。

以斜體表示的項目表示產生的下游變更。反白項目表示偵測到的已解決上游變更。如果您選取兩個項目中的任何一個，然後按一下

「在下游結構中選取」動作，下游結構中已解決的零件會反白。

如果存在「新增的零件」條件的差異，只有在您選取「審核並解決差異」對話方塊中反白的已解決差異並啟動

「在下游結構中選取」動作時，才會在下游結構中反白已解決的零件。

圖示

動作

描述

全部清除

清除所選的項目。

全選

選取列在表格中的所有項目。

反向選取

逆轉目前選取項。清除目前選取項，並選取未選取的項目。

在下游結構內選取

「審核並解決差異」表中的所選差異會在下游樹狀結構中選取並反白。欲瞭解有關「條件」與「狀況」部份的詳細資訊，請參閱與「在下游結構中選取」動作相關的使用案例。

選取要傳播的下游父項

將上游中新增的零件傳播至下游中的所選零件。當需要將新增的上游零件傳播至下游中的不同父零件時，請使用此動作。您只能針對「條件」為「新增的零件」、「狀況」為「自動」的單一下游父零件之差異使用此動作。欲瞭解詳細資訊，請參閱使用案例：選取要傳播的下游父項。

您可以在使用關係與出現位置模式下使用此動作。

傳播下游變更

傳播在下游樹狀結構中選取的變更。

下一個差異零件

上一個差異零件

在上游結構中向上或向下周遊，以識別下一個差異零件。

可能的原因	建議的解決方案
在所選零件中未偵測到差異。	• 當您在啟動「偵測差異」動作之前執行「審核並解決差異」時，可能會發生此情況。除非預先偵測到差異，否則「審核並解決差異」對話方塊不會列出差異。請考慮先使用「偵測差異」動作，然後再啟動「審核並解決差異」動作。 • 如果您已偵測到差異，請從上游樹狀結構中選取差異零件。或者，可以使用「審核並解決差異」對話方塊中的或動作移至上游結構中的上一個或下一個差異零件。
所選實體不是零件。	在樹狀結構中選取有效實體。
在「審核並解決差異」對話方塊中選取了錯誤的差異條件。	使用「審核並解決差異」對話方塊中「條件」與「狀況」部份提供的選項。
