Ablaufverfolgungs-Links verwalten

Die Informationen zu den verfolgten Remote-Objekten werden in denjenigen Spalten, die Remote-Objekte unterstützen, angezeigt. Remote-Objekte sind Objekte, die außerhalb des Windchill Systems verwaltet werden.

Nur Benutzer, die Mitglieder der Profile PTC Lizenz für das Modul PDMLink, PTC Lizenz für das Modul ProjectLink, PTC Lizenz für die Verwaltung technischer Entwicklungsstücklisten, PTCWindchill Advanced Lizenz oder PTCWindchill Premium Lizenz sind, haben Zugriff auf diese Aktionen.

Für die Unterstützung der Standardauthentifizierung sind Anmeldeinformationen für die ThingWorx Server-Authentifizierung erforderlich, um externe Ressourcendaten, die zu dem nachverfolgbaren Windchill Objekt verfolgt werden sollen, abzurufen.

Sie benötigen die erforderlichen Berechtigungen in Windchill und ThingWorx, um Ablaufverfolgungs-Links anzuzeigen und zu verwalten.

ist in der Symbolleiste der Tabelle Verfolgt zu vorhanden. Es wird ein Ablaufverfolgungs-Link vom Typ Erfüllen, Zuordnen oder Implementierung zwischen einem externen Element und einem nachverfolgbaren Windchill Objekt erstellt.

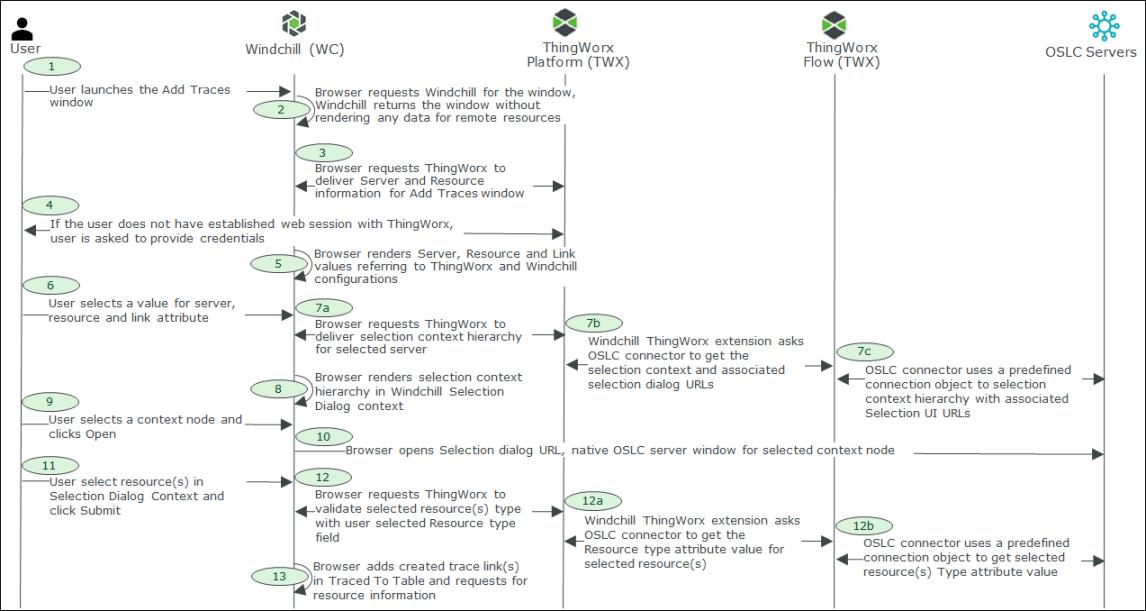

1. Wählen Sie ein Objekt aus, um einen Ablaufverfolgungs-Link hinzuzufügen. Klicken Sie auf

Es können keine doppelten Ablaufverfolgungs-Links zwischen einem nachverfolgbaren Objekt und einem Remote-Objekt vorhanden sein.

Für den Windchill Modeler Server wird die Anzeige von Stamm- oder Kind-Knoten in der Tabelle Kontext des Auswahl-Dialogfensters durch das Modell-Tag TRACELINKS ROOT SELECTION DIALOG bestimmt.

PTC empfiehlt dringend, den Stamm nur in der Tabelle Kontext des Auswahl-Dialogfensters in Windchill auszuwählen und den Baum in der delegierten Benutzeroberfläche des externen OSLC-Servers zu erweitern.

4. Geben Sie für die Standardauthentifizierung Authentifizierungsdetails im Dialogfenster des ausgewählten externen Servers ein, um eine Verbindung zum externen System herzustellen. Wählen Sie ein oder mehrere Elemente des entsprechenden Ressourcentyps aus, und klicken Sie auf Fortfahren.

• Der Typ des Links zwischen einem externen Element und einem Windchill Objekt ist eindeutig. Beispiel: Link zwischen Anforderung XYZ und Windchill Teil ABC. Sie können zwischen diesen Elementen einen Link vom Typ Zuordnen oder Erfüllen erstellen. Wenn zwischen XYZ und ABC bereits ein Link vom Typ Erfüllen vorhanden ist, können Sie für diese Elemente keinen weiteren Link vom Typ Erfüllen erstellen. Sie können zwischen diesen Elementen jedoch einen Link vom Typ Zuordnen erstellen. Ebenso können Sie einen Link vom Typ Implementierung zwischen einem Architekturelement XYZ und dem Windchill Teil ABC erstellen.

• Wird ein Ablaufverfolgungs-Link einem Objekt mit dem Link-Typ Erfüllen oder Implementierung hinzugefügt, wird eine neue Iteration des Teils erstellt.

5. In der Tabelle Verfolgt zu wird der Ablaufverfolgungs-Link zwischen dem verfolgbaren Windchill Objekt und der externen Ressource mit dem ausgewählten Link-Typ erstellt. Die Daten, die sich auf das externe Element beziehen, werden in der Tabelle Verfolgt zu angezeigt.

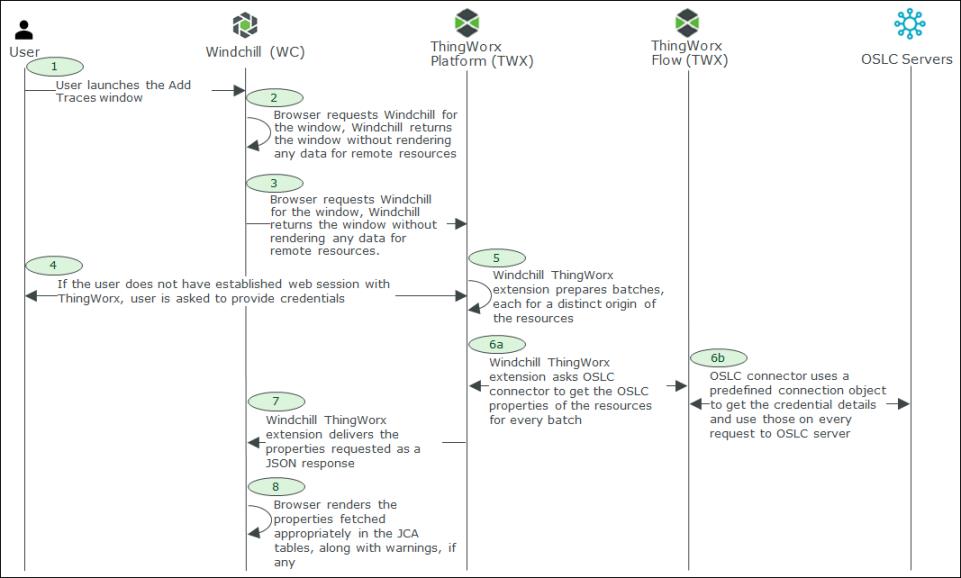

In der Tabelle Verfolgt zu können Sie die Ablaufverfolgungs-Links für nachverfolgbare Windchill Objekte anzeigen. Die Daten werden in Windchill während der Laufzeit abgerufen. Ist ein Attribut aktiviert, um eine Vorschau anzuzeigen, so wird Folgendes angezeigt:

• Große Vorschau – Wenn Informationen für die große Vorschau für einen OSLC-Server verfügbar sind, wird ein Attributwert als Hyperlink angezeigt. Klicken Sie auf den Hyperlink, um eine große Vorschau auf einer neuen Registerkarte zu öffnen.

OSLC-Server, die mit konfiguriert Windchill RV&S sind, unterstützen keine große Vorschau.

• Eine Vorschau wird nur geöffnet, wenn Sie sich mit den Anmeldeinformationen für Authentifizierung für die Standardauthentifizierung des externen Systems anmelden.

• Standardmäßig ist das Attribut Nummer so konfiguriert, dass eine Vorschau angezeigt wird. Weitere Informationen finden Sie unter Windchill DPT Extension konfigurieren.

Sie können einen oder mehrere Ablaufverfolgungs-Links kopieren, indem Sie die Aktion

verwenden und anschließend die kopierten Objekte mit der Aktion

einfügen.

• Die kopierten Objekte werden nicht in der Zwischenablage angezeigt.

• Es können keine doppelten Ablaufverfolgungs-Links zwischen einem nachverfolgbaren Objekt und einem Remote-Objekt vorhanden sein.

Sie können die Ablaufverfolgungs-Links in Windchill mit der Aktion

als "Verdächtig" markieren oder das Verdächtig-Flag mithilfe der Aktion

entfernen. Diese Aktionen sind nur für die neueste Version einer Revision verfügbar. Die Aktionen sind nicht verfügbar, wenn das Objekt von einem anderen Benutzer ausgecheckt wurde. Weitere Informationen zu verdächtigen Links finden Sie unter Mit Ablaufverfolgungen arbeiten.

Verwenden Sie die Aktion

in der Symbolleiste der Tabelle Verfolgt zu, um Ablaufverfolgungs-Links zu löschen. Wählen Sie dazu ein oder mehrere Objekte mit einem Ablaufverfolgungs-Link aus, und klicken Sie auf

• Die Aktion

ist nur für die neueste Version einer Revision verfügbar. Sie ist nicht verfügbar, wenn das Objekt von einem anderen Benutzer ausgecheckt wurde.

• Wenn ein Link vom Typ Zuordnen gelöscht wird, wird er aus allen Versionen einer Revision entfernt.

• Wird ein Link vom Typ Erfüllen oder Implementierung aus einer Version eines Objekts gelöscht, wird eine neue Version erstellt. Dabei wird der Link aus der neuen Version des Objekts entfernt, wird jedoch in früheren Versionen beibehalten.
