创建部件集
您可以创建要放置部件标记的自定义部件集。

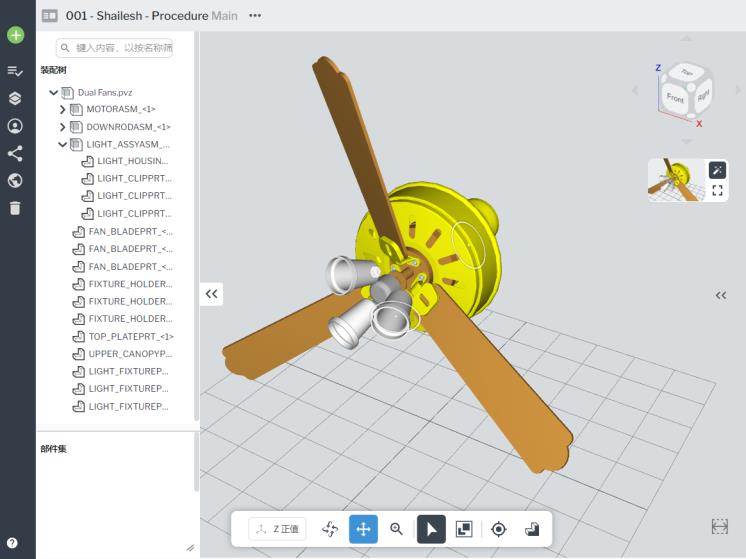

1. 单击“展开”图标 (
) 以打开“装配树”和“部件集”。
) 以打开“装配树”和“部件集”。
2. 选择要将具有部件标记的自定义部件集添加到哪一个步骤。
3. 在模型上选择多个部件。
 |
可使用下列方法之一来选择多个部件：
• 按住 Ctrl 键并在模型上选择部件
• 按住 Ctrl 或 Shift 键并在树中选择部件
• 按住 Ctrl 键并在装配树中和模型上选择部件
|
4. 单击“创建部件集”图标。
|
|
也可以右键单击模型，然后选择“创建部件集”。
|
5. 您会注意到，刚刚创建的部件集显示在“装配树”部分的“部件集”下方。选择新部件集以将其突出显示。
|
|
双击部件集的名称可将其重命名为更具描述性的内容。
|
6. 然后，单击“添加部件标记”图标 (
) 以针对选定步骤将部件标记添加到部件集。
) 以针对选定步骤将部件标记添加到部件集。
其他可用的部件集操作
|
操作
|
说明
|
|---|---|
|
“添加到部件集”
|

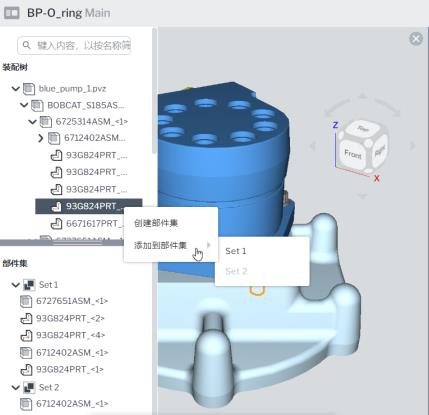

在部件树中右键单击某一部件，选择“添加到部件集”，然后选择要将部件添加到哪个部件集。
 |
|
“重复部件集”
|
右键单击部件集的名称，选择“重复部件集”。
 |
|
“从部件集中移除”
|
右键单击部件集中的单个部件，选择“从部件集中移除”。
 |
|
“移除部件集”
|
右键单击部件集的名称，选择“移除部件集”。
|
