Step Check에서 중점 영역 설정
개요
Step Check에서 중점 영역을 설정하면 필요한 학습 이미지 수를 줄여 설정 과정을 간소화할 수 있습니다. 각 상태에 대해 수백 개의 예제를 캡처하는 대신 ‘통과’ 또는 ‘실패’ 상태(또는 둘 다)에 대해 하나의 축소판 이미지를 선택하고 검사할 중요한 영역을 강조하는 중점 영역을 정의할 수 있습니다. 이 접근 방식은 정확도를 유지하면서 더 빠르고 효율적인 설정을 가능하게 하여, Step Check을 더 다양한 사용 사례에 쉽게 적용할 수 있도록 합니다. 몇 가지 사용 사례의 예는 다음과 같습니다.
• 지속적인 오류 상태 - 한 컴포넌트의 잘못된 위치가 여러 개 있을 수 있지만 올바른 위치는 하나뿐인 경우, 가능한 모든 형태의 실패를 캡처하는 것은 비현실적입니다. 중점 영역을 사용하면 통과 이미지가 하나만 필요합니다. 그런 다음 Step Check은 가능한 모든 오류 상태에 대한 실패 예시를 요구하지 않고 ‘통과’ 결과 또는 ‘확실하지 않음’ 결과를 반환합니다.
• 알 수 없는 오류 상태 - 예를 들어 프린터 헤드에 눈에 띄는 이상이 없는지 확인하는 것이 목표인 경우, 모든 잠재적 실패 조건을 예측하거나 그 예시를 수집하는 것은 불가능할 수 있습니다. 이 경우 중점 영역이 정의된 실패 이미지 하나면 충분합니다. Step Check은 ‘통과’ 또는 ‘확실하지 않음’ 결과를 반환하여 예상된 모양에서 벗어난 항목을 식별하는 데 도움을 줍니다.
• 이미지 가용성 부족 - 특히 초기 배포 단계나 드물게 발생하는 고장 형태에서는 상태당 하나의 이미지만 사용할 수 있는 환경도 있습니다. 예를 들어, 코드가 제대로 연결되어 있는지 확인하는 경우입니다. ‘통과’ 이미지 하나와 ‘실패’ 이미지 하나가 있는 경우, 두 이미지 모두에 대해 중점 영역을 정의할 수 있습니다. 그런 다음 Step Check은 선택한 영역을 기준으로 ‘통과’, ‘실패’ 또는 ‘확실하지 않음’ 결과를 반환하며, 전체 학습 세트가 필요하지 않습니다.
아래 표에는 Step Check 구성에 따라 반환되는 결과를 보여줍니다.
|
구성
|
“통과” 결과가 반환됩니까?
 |
“실패” 결과가 반환됩니까?
 |
“확실하지 않음” 결과가 반환됩니까?
 |
|---|---|---|---|
|
표준 Step Check
|
예
|
예
|
예
|
|
중점 영역이 통과 상태에 대해서만 설정됨
|
예
|
아니요
|
예
|
|
중점 영역이 실패 상태에 대해서만 설정됨
|
아니요
|
예
|
예
|
|
중점 영역이 통과 및 실패 상태 모두에 대해 설정됨
|
예
|
예
|
예
|
중점 영역이 표준 Step Check 동작에 미치는 영향
중점 영역을 정의하면 Step Check의 동작 방식이 근본적으로 변경된다는 점을 아는 것이 중요합니다. 중점 영역이 설정되면:
• 더 이상 학습 시작 버튼을 사용할 수 없습니다. 중점 영역이 설정된 단계에서는 학습이 필요하지도, 제공되지도 않습니다.
• 학습 이미지를 추가한다고 해서 결과가 직접적으로 개선되는 것은 아닙니다. 하지만 다음과 같은 경우에는 여전히 유용할 수 있습니다.
◦ 새로 캡처한 이미지에서 더 나은 축소판 이미지를 선택하고 새 중점 영역을 적용할 수 있습니다.
◦ ‘실패’ 이미지가 최종적으로 캡처되면 해당 이미지에 중점 영역을 적용하여 ‘실패’ 감지를 활성화할 수 있습니다.
◦ 시간이 지나면서 충분한 이미지가 수집되면, 표준 Step Check으로 전환하고 학습을 시작하여 정확도와 신뢰성을 향상시킬 수 있습니다.
중점 영역 설정
1. 평소와 같이 Step Check을 설정합니다.
2. 절차가 게시되면 Vuforia Vantage에서 엽니다.
◦ 표준 Step Check에서처럼 많은 수의 학습 이미지를 캡처할 필요는 없습니다. 적어도 하나의 고품질 이미지를 캡처하면 중점 영역을 사용할 때 그 정도로도 충분할 수 있습니다.
◦ 한 가지 상태(예: ‘통과’)에 대해서만 이미지를 캡처하는 경우 Step Check은 해당 상태에 대한 결과 또는 확실하지 않음 결과(회색 눈 아이콘으로 표시됨)를 반환합니다. ‘통과’ 및 ‘실패’ 결과를 모두 받으려면 두 상태에 대해 하나 이상의 이미지를 캡처해야 합니다.
 |
축소판 그림으로 사용할 사용자 지정 이미지를 업로드하고 중점 영역을 설정할 수도 있습니다. 자세한 내용은 축소판 그림으로 사용할 사용자 지정 이미지 업로드 항목을 참조하십시오.
|
4. Vantage에서 절차를 실행하고 상태에 대해 한 장 이상의 이미지를 캡처한 후에는 Vuforia Editor로 다시 이동합니다.
5. 단계에 대한 Step Check 대시보드를 열고 필터 드롭다운에서 축소판 그림으로 적합을 선택합니다.

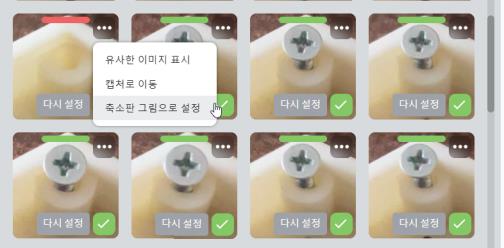

6. 필터링된 이미지 중에서 해당 상태를 가장 잘 나타내고 품질이 가장 좋은 이미지를 선택한 다음, 이미지의 3점 메뉴를 클릭합니다. 축소판 그림으로 설정을 선택합니다.
7. 이미지가 상태에 대한 축소판 그림으로 설정되면, 축소판 이미지 아래의 중점 영역 설정을 클릭합니다.

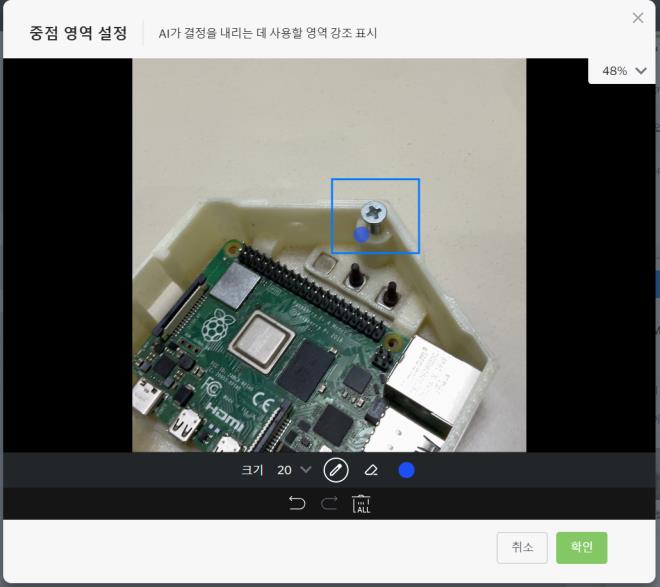

8. 중점 영역 설정 창에서 AI가 상태를 판단할 때 가장 주의 깊게 분석해야 할 이미지의 영역을 강조 표시합니다. 중점 영역 설정 창의 도구 사용에 대한 자세한 내용은 중점 영역 설정 도구 항목을 참조하십시오.
|
|
중점 영역이 작고 구체적일수록 Step Check이 해당 단계를 더 정확하게 평가할 수 있습니다. 촘촘하게 정의된 영역은 AI가 가장 관련성 높은 시각적 세부 정보에 집중할 수 있도록 도와줍니다.
|
9. 설정한 중점 영역이 만족스러우면 확인를 클릭합니다.
10. 그런 다음 STEP CHECK 탭으로 이동하여 STEP CHECK 모드를 활성으로 설정합니다. 또한, Vantage의 결과 표시 설정이 다음 중 하나로 설정되어 있는지 확인합니다(Vuforia Vantage에 결과를 표시하려면 표시 안 함으로 설정되지 않아야 함).
◦ 통과 또는 실패 시 자동 진행
◦ 통과 시에만 자동 진행
◦ 권장
11. 절차를 다시 게시합니다.
12. 이제 단계가 Step Check에서 중점 영역을 사용할 준비가 되었습니다!
|
|
‘통과’ 상태에 대한 중점 영역이 포함된 축소판 이미지만 사용하여 Step Check을 구성할 수 있습니다. 이 경우, 시스템은 ‘통과’ 결과 또는 ‘확실하지 않음’ 결과(회색 눈 아이콘으로 표시됨)를 반환합니다. ‘통과’ 및 ‘실패’ 결과를 모두 받으려면, 두 상태에 대해 축소판 그림에 중점 영역을 정의해야 합니다.
|
중점 영역 제거
중점 영역을 더 이상 사용하지 않고 표준 Step Check 학습 프로세스로 돌아가려면 축소판 이미지에서 중점 영역을 제거하면 됩니다. 이렇게 하면 간소화된 설정이 비활성화되고 Step Check은 여러 이미지를 활용한 기존 학습 방식을 사용하게 됩니다. 중점 영역이 설정된 축소판 이미지를 찾습니다. 이미지의 3점 메뉴를 클릭하고 “중점 영역 편집”을 선택합니다. 강조 표시된 영역(중점 마스크)을 삭제하거나 지웁니다. 변경 사항을 저장합니다. 절차를 다시 게시합니다.
|
|
‘통과’ 및 ‘실패’ 축소판 그림 모두에 대해 중점 영역을 설정한 경우 두 축소판 그림 모두에서 중점 영역을 제거해야 합니다. 어느 한 상태에라도 중점 영역이 남아 있으면, 해당 단계는 표준 Step Check 방식으로 되돌릴 수 없습니다.
|
1. Step Check 대시보드를 엽니다.
2. 축소판 그림을 찾아 중점 영역 편집을 클릭합니다.

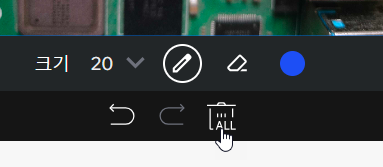

3. 강조 표시를 모두 지우려면 ‘모두 지우기’ 아이콘을 클릭합니다.
4. 절차를 다시 게시합니다.
5. 이제 단계에 표준 Step Check 학습이 사용됩니다.
