부품 집합 만들기
부품 마커를 배치할 사용자 지정 부품 집합을 만들 수 있습니다.

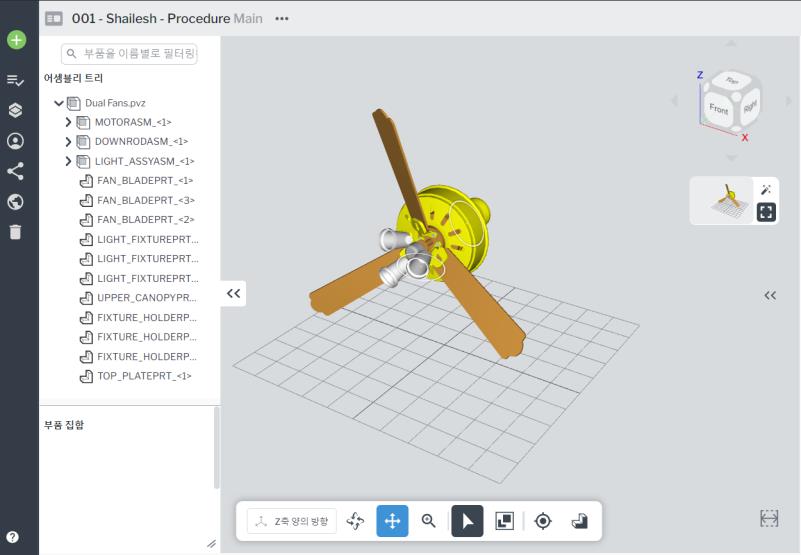

1. 확장 아이콘(
)을 클릭하여 어셈블리 트리 및 부품 집합를 엽니다.
)을 클릭하여 어셈블리 트리 및 부품 집합를 엽니다.
2. 부품 마커가 있는 사용자 지정 부품 집합을 추가하려는 단계를 선택합니다.
3. 모델에서 여러 부품을 선택합니다.
 |
다음 방법 중 하나를 사용하여 여러 부품을 선택할 수 있습니다.
• Ctrl 키를 누른 채 모델에서 부품 선택
• Ctrl 또는 Shift 키를 누른 채 트리에서 부품 선택
• Ctrl 키를 누른 채 어셈블리 트리 및 모델에서 부품 선택
|
4. 부품 집합 만들기 아이콘을 클릭합니다.
|
|
모델을 마우스 오른쪽 버튼으로 클릭하고 부품 집합 만들기를 선택할 수도 있습니다.
|
5. 방금 만든 부품 집합이 부품 집합 아래의 어셈블리 트리 섹션 아래에 표시된 것을 확인할 수 있을 것입니다. 새 부품 집합을 선택하여 강조 표시합니다.
|
|
부품 집합의 이름을 두 번 클릭하여 보다 설명적인 이름으로 바꿉니다.
|
6. 그런 다음, 부품 마커 추가 아이콘(
)을 클릭하여 선택한 단계에 대해 부품 집합에 부품 마커를 추가합니다.
)을 클릭하여 선택한 단계에 대해 부품 집합에 부품 마커를 추가합니다.
기타 사용 가능한 부품 집합 작업
|
작업
|
설명
|
|---|---|
|
집합에 추가
|
부품 트리에서 부품을 마우스 오른쪽 버튼으로 클릭하고 집합에 추가를 선택한 다음 부품을 추가하려는 부품 집합을 선택합니다.
 |
|
집합 복제
|
부품 집합의 이름을 마우스 오른쪽 버튼으로 클릭하고 집합 복제를 선택합니다.
 |
|
집합에서 제거
|
부품 집합에서 개별 부품을 마우스 오른쪽 버튼으로 클릭하고 집합에서 제거를 선택합니다.
 |
|
집합 제거
|
부품 집합의 이름을 마우스 오른쪽 버튼으로 클릭하고 집합 제거를 선택합니다.
|
