Impostare un'area di focus con Step Check
Panoramica
L'impostazione di un'area di focus con Step Check consente di semplificare il processo di impostazione riducendo il numero di immagini di training necessarie. Anziché acquisire centinaia di esempi per ogni stato, è possibile selezionare una singola miniatura per lo stato Esito positivo o Esito negativo (o entrambi) e definire un'area di focus che evidenzi la regione critica da verificare. Questo approccio consente un'impostazione più rapida ed efficiente, nonché precisa, semplificando l'applicazione di Step Check a una gamma più ampia di casi di utilizzo. Di seguito sono riportati alcuni esempi di casi di utilizzo.
• Stati di errore continui - In situazioni in cui un componente può trovarsi in molte posizioni errate ma solo in una corretta, l'acquisizione di tutte le possibili variazioni di errore non è realistica. Con un'area di focus è necessaria solo un'immagine Esito positivo. Step Check restituisce quindi un risultato Esito positivo o Non determinabile, senza richiedere esempi di errore per ogni possibile stato di errore.
• Stati di errore sconosciuti - Quando l'obiettivo è confermare che qualcosa appare normale (ad esempio, una testina di stampa senza anomalie visibili), potrebbe essere impossibile prevedere o raccogliere esempi di tutte le potenziali condizioni di errore. In questo caso, è sufficiente una sola immagine Esito positivo con un'area di focus definita. Step Check restituisce un risultato Esito positivo o Non determinabile, aiutando a indicare tutto ciò che si discosta dall'aspetto previsto.
• Scarsa disponibilità di immagini - In alcuni ambienti, in particolare nella fase iniziale di distribuzione o con rare modalità di errore, è possibile che sia disponibile una sola immagine per stato. Ad esempio, durante la verifica che un cavo sia collegato correttamente. Se sono presenti un'immagine Esito positivo e una Esito negativo, è possibile definire le aree di focus per entrambe. Step Check restituisce quindi un risultato Esito positivo, Esito negativo o Non determinabile senza richiedere un set di training completo.
La tabella che segue mostra i risultati che vengono restituiti in base alla configurazione di Step Check.
|
Configurazione
|
Il risultato restituito è Esito positivo?
 |
Il risultato restituito è Esito negativo?
 |
Il risultato restituito è Non determinabile?
 |
|---|---|---|---|
|
Step Check standard
|
Sì
|
Sì
|
Sì
|
|
Area di focus impostata solo per lo stato Esito positivo
|
Sì
|
No
|
Sì
|
|
Area di focus impostata solo per lo stato Esito negativo
|
No
|
Sì
|
Sì
|
|
Area di focus impostata per entrambi gli stati Esito positivo e Esito negativo
|
Sì
|
Sì
|
Sì
|
Come un'area di focus cambia il comportamento di Step Check standard
È importante notare che la definizione di un'area di focus cambia radicalmente il comportamento di Step Check. Una volta impostata un'area di focus:
• Non si utilizzerà più il pulsante Avvia training. Il training non è richiesto o disponibile per i passi con un'area di focus.
• Immagini di training aggiuntive non miglioreranno direttamente i risultati, ma possono comunque essere utili nei seguenti casi:
◦ È possibile selezionare una miniatura migliore dalle nuove immagini acquisite e applicare una nuova area di focus.
◦ Se viene acquisita un'immagine Esito negativo, è possibile applicare un'area di focus a tale immagine per attivare il rilevamento dei risultati Esito negativo.
◦ Nel tempo, se viene raccolto un numero sufficiente di immagini, è possibile scegliere di tornare a Step Check standard e avviare il training per una maggiore affidabilità.
Impostare l'area di focus
1. Impostare Step Check normalmente.
2. Una volta pubblicata la procedura, aprirla in Vuforia Vantage.
3. In Vantage, selezionare Training di Step Check ed eseguire la procedura per acquisire alcune immagini. Di seguito vengono elencati alcuni aspetti da considerare.
◦ Non è necessario acquisire un numero elevato di immagini di training come con Step Check standard. È sufficiente acquisire almeno un'immagine di alta qualità quando si utilizza un'area di focus.
◦ Se si acquisisce un'immagine per un solo stato (ad esempio, Esito positivo), Step Check restituisce i risultati per tale stato o un risultato Non determinabile (rappresentato dall'icona a forma di occhio grigio). Per ricevere entrambi i risultati Esito positivo ed Esito negativo è necessario acquisire almeno un'immagine per entrambi gli stati.
 |
È inoltre possibile caricare un'immagine personalizzata da utilizzare come miniatura e su cui impostare un'area di focus. Per ulteriori informazioni, vedere Caricare un'immagine personalizzata da utilizzare come miniatura.
|
4. Una volta eseguita la procedura in Vantage e acquisita almeno un'immagine per uno stato, tornare a Vuforia Editor.
5. Aprire il Dashboard Step Check per il passo e selezionare Adatta come miniatura dall'elenco a discesa Filtro.
6. Dalle immagini filtrate, selezionare la qualità e la rappresentazione migliori dello stato e fare clic sul menu con tre punti sull'immagine. Selezionare Imposta come miniatura.
7. Dopo avere impostato l'immagine come miniatura per uno stato, fare clic su Imposta area di focus sotto la miniatura.
8. Nella finestra IMPOSTA AREA DI FOCUS evidenziare l'area dell'immagine su cui l'intelligenza artificiale deve porre maggiore attenzione per prendere una decisione sullo stato. Per ulteriori informazioni sull'utilizzo degli strumenti nella finestra IMPOSTA AREA DI FOCUS, vedere Strumenti disponibili nella finestra Imposta area di focus.
|
|
Tanto più piccola e specifica è l'area di focus, tanto più accurata è la valutazione del passo da parte di Step Check. Una regione ben definita aiuta l'intelligenza artificiale a porre maggiore attenzione sui dettagli visivi più pertinenti.
|
9. Quando si è soddisfatti dell'area di focus impostata, fare clic su OK.

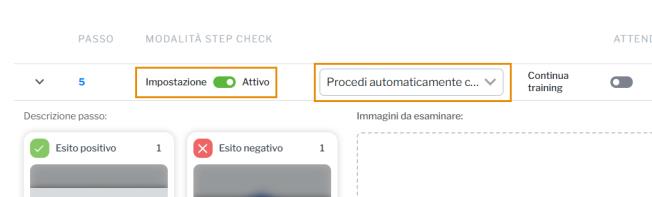

10. Passare quindi alla scheda STEP CHECK e impostare MODALITÀ STEP CHECK su Attiva. Assicurarsi inoltre che la visualizzazione dei risultati in Vantage sia impostata su una delle seguenti opzioni (non deve essere impostata su Automatico se si desidera che i risultati vengano visualizzati in Vuforia Vantage):
◦ Procedi automaticamente con esito positivo o negativo
◦ Procedi automaticamente solo con esito positivo
◦ Consigliato
11. Ripubblicare la procedura.
12. Il passo è ora pronto per utilizzare l'area di focus con Step Check.
|
|
È possibile configurare Step Check utilizzando solo una miniatura con un'area di focus per lo stato Esito positivo. In questo caso, il sistema restituirà un risultato Esito positivo o Non determinabile (rappresentato dall'icona a forma di occhio grigio). Per ricevere entrambi i risultati Esito positivo ed Esito negativo è necessario definire le aree di focus sulle miniature per entrambi gli stati.
|
Rimuovere l'area di focus
Se non si desidera più utilizzare un'area di focus e si preferisce tornare al processo di training di Step Check standard, è possibile rimuovere l'area di focus dalla miniatura. In questo modo viene disattivata l'impostazione semplificata e Step Check si basa sul training tradizionale con più immagini. Individuare la miniatura per cui è impostata un'area di focus. Fare clic sul menu con tre punti sull'immagine e selezionare Modifica area di focus. Eliminare o cancellare l'area evidenziata (la maschera di focus). Salvare le modifiche. Ripubblicare la procedura.
|
|
Se sono state impostate aree di focus per le miniature Esito positivo ed Esito negativo, assicurarsi di rimuoverle da entrambe. Se si lascia un'area di focus su uno degli stati, si impedisce il ritorno del passo a Step Check standard.
|
1. Aprire il Dashboard Step Check.
2. Individuare la miniatura e fare clic su Modifica area di focus.
3. Fare clic sull'icona Cancella tutto per cancellare tutta l'evidenziazione.
4. Ripubblicare la procedura.
5. Il passo utilizzerà il training di Step Check standard.
