Виджет "Диаграмма с метками" (унаследованный)

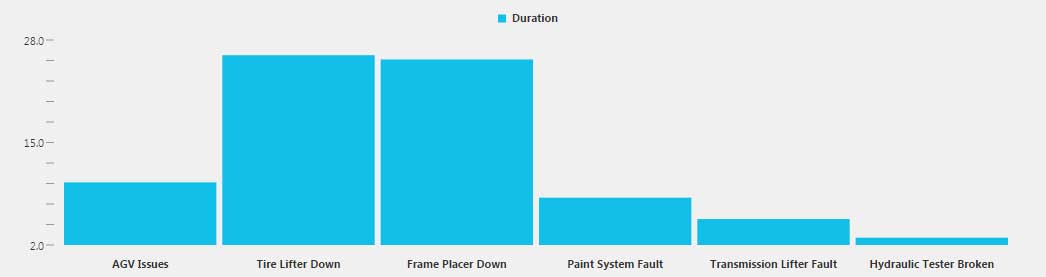

Диаграммы с метками применяются в том случае, если требуется использовать конкретные метки для оси X. Это могут быть столбчатые диаграммы, ленточные диаграммы, линейные диаграммы, диаграммы с маркерами, линейные диаграммы с маркерами и диаграммы с областями.
Столбчатые, линейные диаграммы и диаграммы с маркерами поддерживают стили, а также форматирование состояния на основе значений данных. Диаграммы с областями поддерживают только стили, но не форматирование состояния на основе данных.
 |
Стили и общие свойства виджетов не включены в приведенную ниже таблицу.
|
Наложение нескольких осей Y

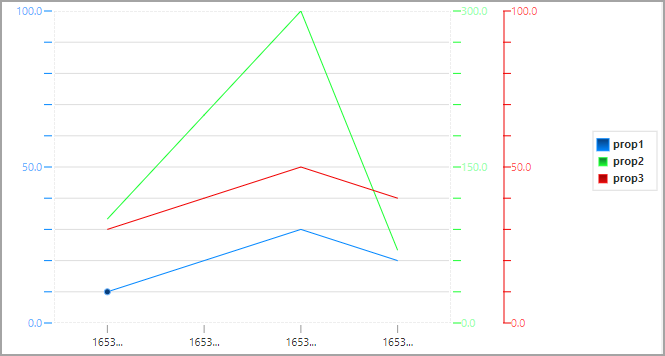

По умолчанию все оси Y отображаются рядом, для чего требуется больше места в компоновке и что может затруднить связывание ряда данных с его осью.

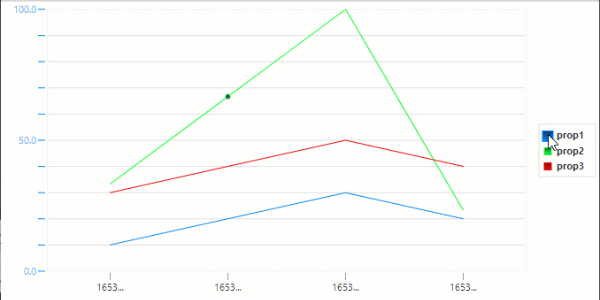

Можно отображать по одной оси за один раз, включив OverlayYAxes свойство. Во время выполнения пользователи могут выбирать оси для отображения, щелкнув ряд данных в легенде.
Имя свойства | Описание | Базовый тип | Значение по умолчанию | Доступно для привязки? (Д/Н) | Локализуемое? (Д/Н) | ||
|---|---|---|---|---|---|---|---|
CustomClass | Определяемый пользователем класс CSS для применения к верхнему разделу виджета. Можно ввести несколько классов, разделенных пробелами. | STRING | Н/Д | Д | Н | ||
SingleDataSource | Использовать один источник данных для всех рядов. Если нужно использовать различные источники данных, необходимо указать источник для каждого пера отдельно. | BOOLEAN | True | Н | Н | ||
NumberOfSeries | Требуемое число рядов (перьев) на этой диаграмме. | NUMBER | 8 | Н | Н | ||
Data | Источник данных, используемый диаграммой (это поле применяется, только если используется один сервис данных; в противном случае требуется отдельно выбирать сервис данных для каждого пера). | INFOTABLE | Н/Д | Д | Н | ||
ChartType | Доступно для выбора на глобальном уровне, а также для отдельных рядов ("Столбчатая", "Линейная", "Линейная/с маркерами", "С маркерами", "С областями", "С областями/с маркерами"). | STRING | Столбчатая | Н | Н | ||
StackSeries | Нумерация рядов для столбчатых диаграмм и диаграмм с областями. | BOOLEAN | false | Н | Н | ||
ChartOrientation | Вертикальная или горизонтальная ориентация.
| BOOLEAN | Вертикально | Н | Н | ||
ChartTitle | Заголовок диаграммы. | STRING | Н/Д | Д | Н | ||
ShowLegend | Отображать легенду диаграммы. | BOOLEAN | True | Н | Н | ||
LegendWidth | Ширина легенды диаграммы. | NUMBER | 0 | Н | Н | ||
LegendLocation | Расположение легенды диаграммы ("Справа", "Сверху", "Снизу" или "Слева"). | STRING | Справа | Н | Н | ||
LegendOrientation | Желаемая ориентация легенды ("Вертикально или "Горизонтально"). | STRING | Вертикально | Н | Н | ||
MarkerSize | Требуемый размер маркера. | NUMBER | 3 | Н | Н | ||
MarkerType | Требуемый тип маркера ("Кружок", "Квадрат", "Треугольник", "Ромб" или "Изображение"). | STRING | Кружок | Н | Н | ||
Smoothing | Необязательное сглаживание линий. | BOOLEAN | false | Н | Н | ||
XAxisField | Столбец данных из источника данных, предоставляющий значения по оси X. | MENUNAME | Н/Д | Д | Н | ||
ShowXAxis | Показать или скрыть ось X. | BOOLEAN | True | Н | Н | ||
XAxisFormat | Формат для значений по оси X. | STRING | 0000,0 | Н | Н | ||
XAxisLabelType | Формат для меток на оси X ("Строка", "Число" или "Дата/время"). | STRING | String | Н | Н | ||
XAxisLabelRotation | Поворот метки (в градусах) для меток значений на оси X. | NUMBER | 0 | Н | Н | ||
ShowXAxisLabels | Показать или скрыть метки оси X. | BOOLEAN | True | Н | Н | ||
ShowXAxisTicks | Показать или скрыть деления оси X. | BOOLEAN | True | Н | Н | ||
XAxisTitle | Отображаемый заголовок для оси X. | STRING | Н/Д | Д | Д | ||
YAxisTitle | Отображаемый заголовок для оси Y. | STRING | Н/Д | Д | Д | ||
SecondaryXAxisTitle | Заголовок, отображаемый для дополнительной оси X. | STRING | Н/Д | Н | Н | ||
OverlayYAxes | Наложение всех осей Y виджета. Если это свойство включено, пользователи могут выбрать оси для отображения, щелкнув ряд данных в легенде. Если свойство отключено, оси Y отображаются рядом.
| BOOLEAN | false | Н | Д | ||
ShowYAxis | Показать или скрыть ось Y. | BOOLEAN | True | Н | Н | ||
YAxisMode | Режим отображения для оси Y ("Одна ось Y", "Две оси Y" или "Несколько осей Y").
| STRING | Одна ось Y | Н | Н | ||
ShowYAxisLabels | Показать или скрыть метки оси Y. | BOOLEAN | True | Н | Н | ||
ShowYAxisTicks | Показать или скрыть деления оси Y. | BOOLEAN | True | Н | Н | ||
YAxisFormat | Формат для значений по оси Y. | STRING | 0000,0 | Н | Н | ||
YAxisIntervals | Число интервалов по оси Y диаграммы (влияет на деления и сетку). | NUMBER | 10 | Н | Н | ||
YAxisMinorTicks | Число малых делений на оси Y. | NUMBER | 1 | Н | Н | ||
YAxisLabels | Количество меток на оси Y. | NUMBER | 2 | Н | Н | ||
AllowYAxisLabelZoom | Разрешить масштабирование меток по оси Y. | BOOLEAN | True | Н | Н | ||
YAxisMinimum | Минимальное значение для оси Y | NUMBER | 0 | Д | Н | ||
YAxisMaximum | Максимальное значение для оси Y. | NUMBER | 120 | Д | Н | ||
YAxisAutoscale | Разрешить автоматическое масштабирование для оси Y. | BOOLEAN | True | Н | Н | ||
YAxisZeroscale | Установка нулевого минимума при автоматическом масштабировании оси Y. | BOOLEAN | false | Н | Н | ||
SecondaryYAxisFormat | Формат для значений по вторичной оси Y. | STRING | 0000,0 | Н | Н | ||
SecondaryYAxisMinimum | Минимальное значение для вторичной оси Y. | NUMBER | 0 | Д | Н | ||
SecondaryYAxisMaximum | Максимальное значение для вторичной оси Y. | NUMBER | 100 | Д | Н | ||
SecondaryYAxisAutoscale | Автоматически масштабировать ось Y. | BOOLEAN | True | Н | Н | ||
SecondaryYAxisZeroscale | Установка нулевого минимума при автоматическом масштабировании вторичной оси Y. | BOOLEAN | false | Н | Н | ||
AllowSelection | Разрешить выбор элемента. | BOOLEAN | True | Н | Н | ||
EnableHover | Разрешить отображение значений при наведении на них указателя. | BOOLEAN | True | Н | Н | ||
ShowXAxisGrid | Показать или скрыть сетку оси X. | BOOLEAN | True | Н | Н | ||
ShowYAxisGrid | Показать или скрыть сетку оси Y. | BOOLEAN | True | Н | Н | ||
DataSource1 | Источник данных для диаграммы. | INFOTABLE | Н/Д | Д | Н | ||
DataField1 | Столбец данных из источника DataSource1 для использования в качестве поля значения. | FIELDNAME | Н/Д | Д | Н | ||
DataLabel1 | Метка для данных источника DataSource1. | STRING | Н/Д | Д | Д | ||
XAxisField1 | Имя поля оси X. | FIELDNAME | Н/Д | Д | Н | ||
SeriesType1 | Тип отображения для данных ("Использовать настройки диаграммы", "Линейная", "Линейная/с маркерами", "С маркерами" или "Столбчатая"). | STRING | Использовать настройки диаграммы | Н | Н | ||
SeriesMarkerType1 | Тип маркера для специфичных для рядов типов данных ("Кружок", "Квадрат", "Треугольник", "Ромб" или "Изображение"). | STRING | Использовать настройку диаграммы | Н | Н | ||
UseSecondaryAxis1 | Использовать вторичную y-ось. | BOOLEAN | false | Н | Н | ||
ShowDataLoading | Отображает значок вращения при загрузке данных. | BOOLEAN | True | Н | Н | ||
DoubleClicked | Событие. Инициируется, если дважды щелкнуть диаграмму. | Н/Д | Н/Д | Д | Н |
