时序图小组件扩展
相关性
• 如果您使用的是 D3 Tree 7.2 之前的版本和/或 D3 Network 扩展，则必须在使用时序图扩展之前升级到最新版本。这是因为包括在时序图小组件扩展中的 d3v2 存储库需要进行更新。
• 时序图小组件扩展使用 NVD3 和 D3 第三方库。这两个库相互依存，此外，要使得时序图在平台中正常运行，必须使用 D3 版本 3.5.X。因此，需要与时序图配合使用的任何其他 ThingWorx 扩展都必须具有 3.5.X 版本的 D3 存储库。如果扩展使用任何其他 D3 版本，则无法使用时序图。
 |
NVD3 与 D3 3.5.3 版本以及更高版本兼容，但尚且不能与 D3 4.X 版本兼容。
|
时序图小组件扩展简介
|
|
PTC 建议将时序图小组件扩展替换为标准折线图小组件。标准小组件支持主题、多数据系列、分组和其他功能。
|
重要增强功能包括：
• 比内置时间序列更快的加载、绘图和调整大小
• 渲染和消除锯齿功能得到改进

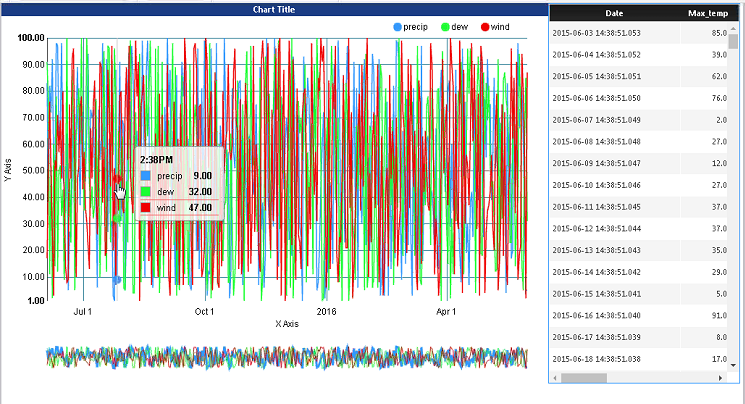

时序图旨在与 x 轴表示时间的信息表数据配合使用。它最多可支持 2000 个数据点、8 个系列，更新速度可达每分钟 6 次。
缩放条
时列图具有响应式缩放条功能，可放大图表的某一部分。借助此功能可查看系列中特定部分的详情。
|
|
缩放条仅在静态布局中可用。
|
