차트에 참조선 추가

참조선은 데이터를 차트의 참조 값과 비교할 수 있는 세로 또는 가로 마커입니다. 참조선은 축의 특정 값에 상대적으로 설정된 점선입니다. 이 선은 다음과 같은 하나 이상의 상수 값에 상대적으로 차트 데이터를 시각화하여 추가 컨텍스트를 추가합니다.

• 성능 메트릭 또는 임계값

• 최소값 또는 최대값

• 평균

보조 Y축이 있는 차트에는 참조선을 표시할 수 없습니다.

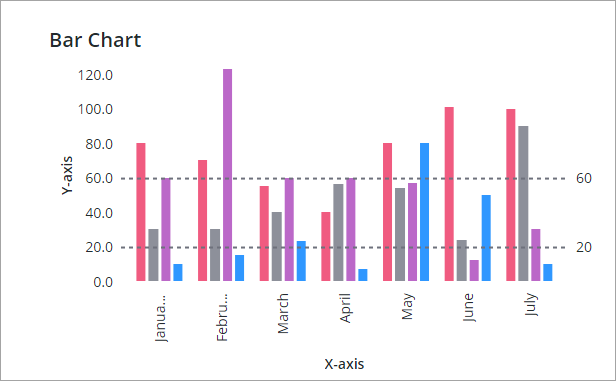

ReferenceLineNValue 속성을 사용하여 참조선의 값을 설정할 수 있습니다. 차트의 동적 값을 기준으로 참조선을 표시하려면 데이터 서비스의 매개 변수를 속성에 바인딩합니다. 다음 그림에서는 Y축에 두 개의 참조선이 있는 가로 막대형 차트 위젯을 보여줍니다.

차트 유형 및 축 데이터 유형에 따라 X축 또는 Y축에 참조선을 표시할 수 있습니다. 참조선은 숫자 또는 날짜 값과 같은 연속 데이터 유형에만 표시될 수 있습니다. 다음 차트 위젯에 참조선을 표시할 수 있습니다.

• 가로 막대형 차트

• 꺾은선형 차트

• 워터폴 차트

• 일정 차트

파레토 차트는 임계값에 대해서만 참조선을 지원합니다.

차트에 참조선을 추가하려면 다음을 수행하십시오.

1. 캔버스에서 표준 차트 위젯을 선택하거나 탐색기 패널을 사용합니다. 위젯 속성이 속성 패널에 나열됩니다.

2. 속성 패널에서 NumberofReferenceLines 속성을 사용하여 차트에 표시할 참조선 수를 지정합니다. 최대 24개의 선을 추가할 수 있습니다. 각 참조선에 대해 추가 구성 속성이 표시됩니다.

3. 다음 속성을 사용하여 차트에 각 참조선을 구성합니다.

◦ ReferecneLineNLabel - 차트의 참조선 옆에 레이블을 표시하려면 레이블을 입력합니다.

◦ ReferecneLineNValue - 참조선의 데이터 값을 설정합니다.

◦ ReferenceLineNAxis - 선을 표시할 차트 축을 지정합니다. 이 속성은 차트에 연속 데이터가 있는 두 개의 축이 있는 경우에만 나타납니다.

4. 저장을 클릭하여 변경 사항을 매쉬업의 위젯에 저장합니다.

다음 표에는 지원되는 차트에서 참조선을 구성하는 데 사용되는 속성이 나와 있습니다.

속성 이름	설명	기본 유형	기본값	바인딩 가능 여부	현지화 가능 여부
NumberOfReferenceLines	차트에 표시할 참조선의 수를 지정합니다. 최대 24개의 참조선을 추가할 수 있습니다. 각 참조선에 대해 추가 속성이 추가됩니다.	NUMBER	0	Y	N
ReferecneLineNLabel	참조선의 텍스트 레이블을 설정합니다.	STRING	해당 없음	Y	Y
ReferecneLineNValue	참조선의 값을 설정합니다. 축 유형을 기준으로 숫자 또는 날짜 값을 지정할 수 있습니다. 차트의 데이터 범위를 벗어나는 값을 지정하면 참조선이 표시되지 않습니다.	NUMBER 또는 DATETIME	0	Y	N
ReferenceLineNAxis	참조선에 사용할 축을 지정합니다. 이 속성은 차트에 숫자 또는 날짜와 같은 연속 데이터가 있는 두 개의 축이 포함된 경우에만 사용할 수 있습니다. 참조선 N을 표시하는 데 사용되는 축을 지정합니다.	STRING	X축	N	N

근접에 표시되는 일부 참조선은 런타임에 레이블이 충돌하면 자동으로 숨겨집니다. 차트를 확대하거나 데이터 범위 변경 후 두 레이블을 모두 표시하기에 충분한 간격이 사용 가능한 경우 은선이 표시됩니다.

두 개의 참조선이 서로 가까운 근접에 표시되고 선 레이블이 충돌할 경우 임계값 레이블 중 하나가 숨겨집니다. 차트를 확대하거나 두 레이블을 모두 렌더링하기에 충분한 간격으로 데이터 범위를 변경하는 경우에만 레이블이 표시됩니다.

차트에 수직 참조선 추가

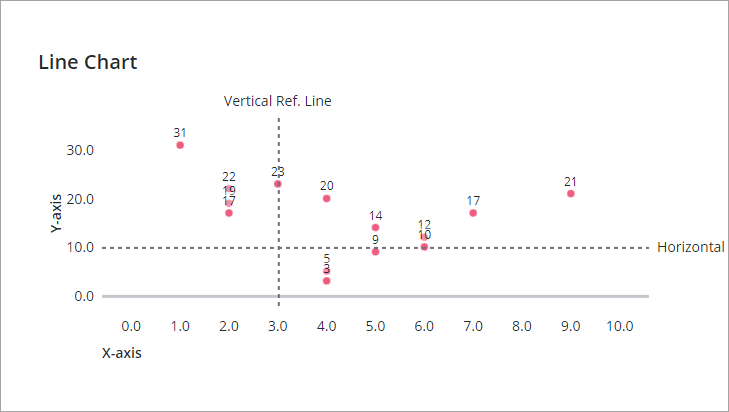

위젯 속성 패널의 ReferenceLineNAxis 속성을 사용하여 참조선을 수평 또는 수직으로 표시할 수 있습니다. 다음 그림에서는 산점도 유형으로 설정된 꺽은선형 차트 위젯을 보여줍니다.

이 예에서는 산점도 차트에 숫자 값이 있는 두 개의 축이 있으며 각 참조선을 X축 또는 Y축에 표시할 수 있습니다.
