ラベルチャートウィジェット (レガシー)

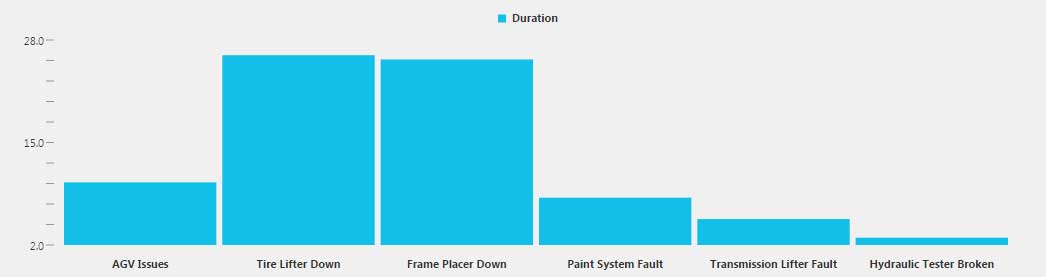

ラベルチャートは、X 軸に特定のラベルを使用する場合に使用します。これには棒、水平棒、折れ線、マーカー、折れ線/マーカー、および面グラフが含まれます。
棒、折れ線、マーカーではスタイルがサポートされており、データ値に基づく状態のフォーマットもサポートされています。面グラフでは、データ駆動の状態フォーマットはサポートされておらず、スタイルのみがサポートされています。
 |
スタイルおよび共通のウィジェットプロパティは、次のテーブルには含まれていません。
|
複数の Y 軸のオーバーレイ

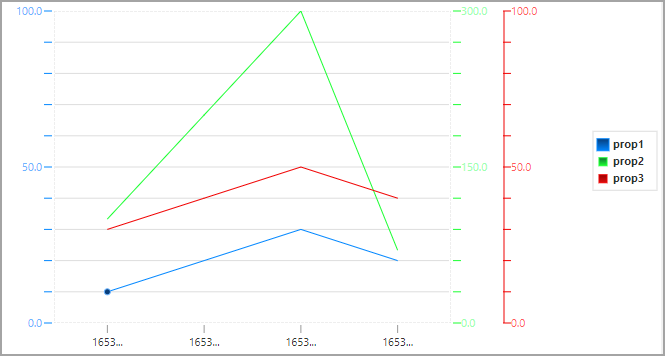

デフォルトでは、すべての Y 軸が並べて表示されるので、レイアウト内のスペースが増え、データ系列と軸の関連付けが困難になることがあります。

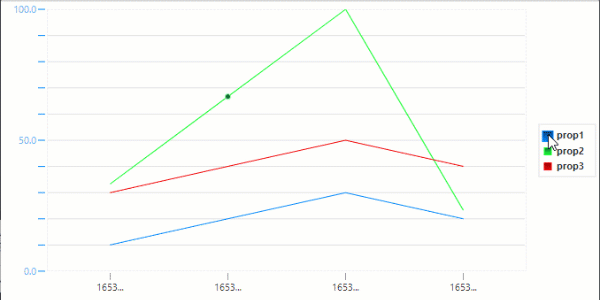

プロパティ OverlayYAxes を有効にすることで、軸を一度に 1 つずつ表示できます。ランタイムで、凡例のデータ系列をクリックすることで、表示する軸を選択できます。
|
プロパティ名
|
説明
|
ベースタイプ
|
デフォルト値
|
バインド可能か(Y/N)
|
ローカライズ可能か(Y/N)
|
||
|---|---|---|---|---|---|---|---|
|
CustomClass
|
ウィジェットの最上位の div に適用するユーザー定義の CSS クラス。スペースで区切って、複数のクラスを入力できます。
|
STRING
|
該当なし
|
Y
|
N
|
||
|
SingleDataSource
|
すべてのシリーズに単一のデータソースを使用します。複数の異なるデータソースを使用する場合は、各シリーズのソースを個別に指定する必要があります。
|
BOOLEAN
|
True
|
N
|
N
|
||
|
NumberOfSeries
|
このチャートに適切なシリーズ (ペン) の数。
|
NUMBER
|
8
|
N
|
N
|
||
|
Data
|
チャートで使用するデータソース (1 つのデータサービスを使用する場合にのみこのフィールドを使用し、そうでない場合はペンごとにデータサービスを選択する必要があります)。
|
INFOTABLE
|
該当なし
|
Y
|
N
|
||
|
ChartType
|
グローバルレベルで選択することもシリーズ (棒、折れ線、折れ線/マーカー、マーカー、面、面/マーカー) ごとに選択することも可能です。
|
STRING
|
棒
|
N
|
N
|
||
|
StackSeries
|
棒および面タイプのグラフでシリーズを積み上げます。
|
BOOLEAN
|
False
|
N
|
N
|
||
|
ChartOrientation
|
垂直または水平方向。
|
BOOLEAN
|
垂直
|
N
|
N
|
||
|
ChartTitle
|
チャートのタイトル。
|
STRING
|
該当なし
|
Y
|
N
|
||
|
ShowLegend
|
チャートの凡例を表示します。
|
BOOLEAN
|
True
|
N
|
N
|
||
|
LegendWidth
|
チャートの凡例の幅。
|
NUMBER
|
0
|
N
|
N
|
||
|
LegendLocation
|
チャートの凡例の位置 (右、上、下、左)。
|
STRING
|
右
|
N
|
N
|
||
|
LegendOrientation
|
適切な凡例の方向 (垂直または水平)。
|
STRING
|
垂直
|
N
|
N
|
||
|
MarkerSize
|
目的のマーカーサイズ。
|
NUMBER
|
3
|
N
|
N
|
||
|
MarkerType
|
適切なマーカーのタイプ (円、四角形、三角形、ひし形、イメージ)。
|
STRING
|
円
|
N
|
N
|
||
|
Smoothing
|
オプションの線の平滑化。
|
BOOLEAN
|
False
|
N
|
N
|
||
|
XAxisField
|
X 軸の値を指定するデータソースのデータ列。
|
MENUNAME
|
該当なし
|
Y
|
N
|
||
|
ShowXAxis
|
X 軸の表示/非表示を設定します。
|
BOOLEAN
|
True
|
N
|
N
|
||
|
XAxisFormat
|
X 軸の値のフォーマット。
|
STRING
|
0000.0
|
N
|
N
|
||
|
XAxisLabelType
|
X 軸のラベルのフォーマット (文字列、数値、日付/時刻)。
|
STRING
|
文字列
|
N
|
N
|
||
|
XAxisLabelRotation
|
X 軸の値のラベルの回転 (度)。
|
NUMBER
|
0
|
N
|
N
|
||
|
ShowXAxisLabels
|
X 軸のラベルの表示/非表示を設定します。
|
BOOLEAN
|
True
|
N
|
N
|
||
|
ShowXAxisTicks
|
X 軸の目盛の表示/非表示を設定します。
|
BOOLEAN
|
True
|
N
|
N
|
||
|
XAxisTitle
|
X 軸に表示するタイトル。
|
STRING
|
該当なし
|
Y
|
Y
|
||
|
YAxisTitle
|
Y 軸に表示するタイトル。
|
STRING
|
該当なし
|
Y
|
Y
|
||
|
SecondaryXAxisTitle
|
セカンダリ X 軸に表示するタイトル。
|
STRING
|
該当なし
|
N
|
N
|
||
|
OverlayYAxes
|
ウィジェット上のすべての Y 軸をオーバーレイします。このプロパティが有効になっている場合、凡例のデータ系列をクリックすることで、表示する軸を選択できます。このプロパティが無効になっている場合、Y 軸が並べて表示されます。
|
BOOLEAN
|
False
|
N
|
Y
|
||
|
ShowYAxis
|
Y 軸の表示/非表示を設定します。
|
BOOLEAN
|
True
|
N
|
N
|
||
|
YAxisMode
|
Y 軸の表示モード (単軸の Y 軸、2 軸の Y 軸、複数の Y 軸)。
|
STRING
|
単軸の Y 軸
|
N
|
N
|
||
|
ShowYAxisLabels
|
Y 軸のラベルの表示/非表示を設定します。
|
BOOLEAN
|
True
|
N
|
N
|
||
|
ShowYAxisTicks
|
Y 軸のラベルの目盛の表示/非表示を設定します。
|
BOOLEAN
|
True
|
N
|
N
|
||
|
YAxisFormat
|
Y 軸の値のフォーマット。
|
STRING
|
0000.0
|
N
|
N
|
||
|
YAxisIntervals
|
Y 軸のチャート間隔の数 (目盛やグリッドに影響)。
|
NUMBER
|
10
|
N
|
N
|
||
|
YAxisMinorTicks
|
Y 軸の小目盛の数。
|
NUMBER
|
1
|
N
|
N
|
||
|
YAxisLabels
|
Y 軸のラベルの数。
|
NUMBER
|
2
|
N
|
N
|
||
|
AllowYAxisLabelZoom
|
Y 軸のラベルのズームを許可します。
|
BOOLEAN
|
True
|
N
|
N
|
||
|
YAxisMinimum
|
Y 軸の最小値。
|
NUMBER
|
0
|
Y
|
N
|
||
|
YAxisMaximum
|
Y 軸の最大値。
|
NUMBER
|
120
|
Y
|
N
|
||
|
YAxisAutoscale
|
Y 軸の自動的なスケール変更を許可します。
|
BOOLEAN
|
True
|
N
|
N
|
||
|
YAxisZeroscale
|
Y 軸を自動的にスケール変更するときに最小値ゼロを適用します。
|
BOOLEAN
|
False
|
N
|
N
|
||
|
SecondaryYAxisFormat
|
セカンダリ Y 軸の値のフォーマット。
|
STRING
|
0000.0
|
N
|
N
|
||
|
SecondaryYAxisMinimum
|
セカンダリ Y 軸の最小値。
|
NUMBER
|
0
|
Y
|
N
|
||
|
SecondaryYAxisMaximum
|
セカンダリ Y 軸の最大値。
|
NUMBER
|
100
|
Y
|
N
|
||
|
SecondaryYAxisAutoscale
|
Y 軸を自動的にスケール変更します。
|
BOOLEAN
|
True
|
N
|
N
|
||
|
SecondaryYAxisZeroscale
|
セカンダリ Y 軸を自動的にスケール変更するときに最小値ゼロを適用します。
|
BOOLEAN
|
False
|
N
|
N
|
||
|
AllowSelection
|
アイテムの選択を許可します。
|
BOOLEAN
|
True
|
N
|
N
|
||
|
EnableHover
|
マウスポインタを合わせたときに値が表示されるようにします。
|
BOOLEAN
|
True
|
N
|
N
|
||
|
ShowXAxisGrid
|
X 軸のグリッドの表示/非表示を設定します。
|
BOOLEAN
|
True
|
N
|
N
|
||
|
ShowYAxisGrid
|
Y 軸のグリッドの表示/非表示を設定します。
|
BOOLEAN
|
True
|
N
|
N
|
||
|
DataSource1
|
チャートのデータソース。
|
INFOTABLE
|
該当なし
|
Y
|
N
|
||
|
DataField1
|
値フィールドとして使用する DataSource1 のデータ列。
|
FIELDNAME
|
該当なし
|
Y
|
N
|
||
|
DataLabel1
|
DataSource1 のデータのラベル。
|
STRING
|
該当なし
|
Y
|
Y
|
||
|
XAxisField1
|
X 軸のフィールド名。
|
FIELDNAME
|
該当なし
|
Y
|
N
|
||
|
SeriesType1
|
データの表示タイプ (チャート設定を使用、折れ線、折れ線/マーカー、マーカー、棒)。
|
STRING
|
チャート設定を使用
|
N
|
N
|
||
|
SeriesMarkerType1
|
シリーズ固有データのマーカーのタイプ (円、四角形、三角形、ひし形、イメージ)。
|
STRING
|
チャート設定を使用
|
N
|
N
|
||
|
UseSecondaryAxis1
|
セカンダリ Y 軸を使用します。
|
BOOLEAN
|
False
|
N
|
N
|
||
|
ShowDataLoading
|
データのロード時にスピンアイコンを表示します。
|
BOOLEAN
|
True
|
N
|
N
|
||
|
DoubleClicked
|
イベント。チャートをダブルクリックしたときにトリガされます。
|
該当なし
|
該当なし
|
Y
|
N
|
