Monitoraggio avanzamento (con tema applicabile)
Il widget Monitoraggio avanzamento consente di suddividere layout complessi in più viste. È possibile utilizzare il widget per semplificare un processo complesso suddividendo il workflow in passi lineari. Ogni passo del monitoraggio dell'avanzamento può visualizzare un mashup incorporato che mostra widget separati. È possibile utilizzare il widget Mashup incorporato per visualizzare uno specifico mashup in base al numero del passo corrente. Il passo corrente viene evidenziato, gli utenti possono spostarsi tra i passi e comprendere più facilmente l'avanzamento di un modulo o di un processo.
Formato dati
È necessario creare un'infotable con definizioni di campi che rappresentano la struttura dati dei passi. L'infotable deve includere una definizione di campo per il numero di passo, l'etichetta e il mashup associato. Nella tabella seguente è indicato il formato dei dati per l'infotable:
|
Numero passo
|
Etichetta passo
|
Nome mashup passo
|
Passo interattivo
|
Stato passo
|
|
|---|---|---|---|---|---|
|
Definizione di campo
|
StepNumber: {name: 'StepNumber', baseType: 'NUMBER'}
|
StepLabel: {name: 'StepLabel', baseType: 'STRING'}
|
StepMashupName: {name: 'StepMashupName', baseType: MASHUPNAME'}
|
StepInteracive: {name: 'StepInteracive', baseType: 'BOOLEAN'}
|
StepState: {name: 'StepState', baseType: 'STRING'}
|
|
Utilizzo
|
Definisce il numero del passo.
|
Definisce l'etichetta del passo.
|
Definisce il nome del mashup associato al passo.
|
Definisce lo stato di interazione del passo.
|
Definisce lo stato del passo. Opzioni: Complete, Inactive, Current, Error
|
|
Tipo di base
|
NUMBER
|
STRING
|
NUMBER
|
BOOLEAN
|
STRING
|
|
Esempio di riga
|
StepNumber: 1
|
StepLabel: 'Step 1'
|
StepMashupName: 'Mashup1'
|
StepInteractive: true
|
StepLabel: 'current'
|

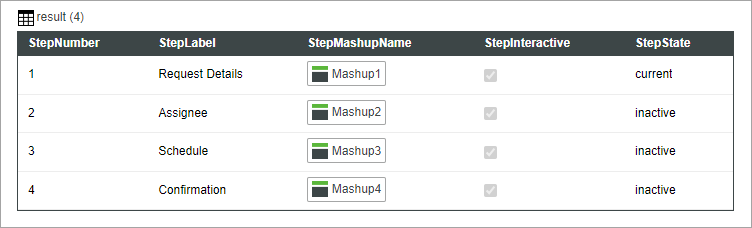

Nell'immagine seguente viene illustrato un esempio di dati restituiti da un'infotable con quattro definizioni di campo per l'asse Y:
Aggiunta di un widget Monitoraggio avanzamento a un mashup
1. Aggiungere il widget Monitoraggio avanzamento a un contenitore vuoto nel layout.
2. Aggiungere il widget Mashup incorporato a un secondo contenitore.

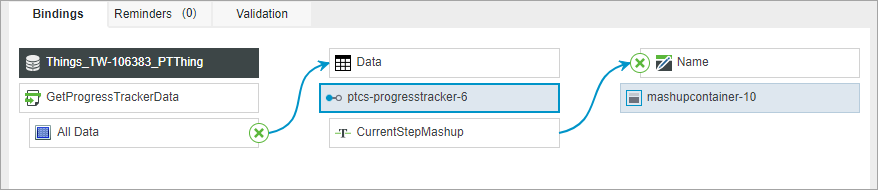

3. Nel pannello Dati associare la proprietà All Data dell'infotable restituita alla proprietà Data del widget.
4. Nel pannello Proprietà configurare le proprietà seguenti:
◦ StepNumberField - Selezionare la colonna dell'infotable per il numero di passo.
◦ StepLabelField - Selezionare la colonna dell'infotable per l'etichetta del passo.
◦ StepMashupNameField - Selezionare la colonna dell'infotable per il nome del mashup. Assicurarsi che i nomi di mashup esistano.
◦ StepInteractiveField - Selezionare la colonna dell'infotable utilizzata per specificare se un passo è interattivo.
◦ StepStateField - Selezionare la colonna dell'infotable utilizzata per specificare il passo corrente.
5. Facoltativamente, impostare la proprietà IsInteractive del widget su True per consentire agli utenti di spostarsi tra i passi facendo clic su un'etichetta del passo.
6. Associare la proprietà CurrentStepMashup del widget alla proprietà Name del widget Mashup incorporato.
7. Fare clic su Salva e quindi su Visualizza mashup.

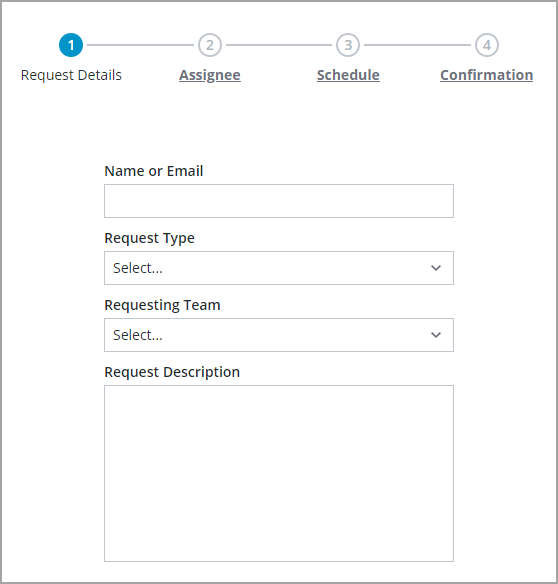

In fase di esecuzione viene visualizzato il mashup associato al passo corrente.
Attivazione dei passi interattivi
Per default, il supporto per l'interazione dell'utente con i passi è disattivato in fase di esecuzione. Per aggiungere supporto per la navigazione tra i passi, è necessario utilizzare gli eventi da widget o servizi nel mashup. Ad esempio, è possibile aggiungere pulsanti che consentono agli utenti di passare al passo successivo o precedente.
È possibile attivare la proprietà IsInteractive per consentire agli utenti di spostarsi tra i passi in fase di esecuzione facendo clic sull'etichetta di un passo. Ciò consente inoltre agli utenti di spostarsi tra i passi in ordine casuale. L'immagine riportata di seguito mostra un monitoraggio di avanzamento interattivo.
Proprietà del widget
|
Nome proprietà
|
Descrizione
|
Tipo di base
|
Valore di default
|
Associazione
|
Localizzazione
|
|---|---|---|---|---|---|
|
CurrentStepMashup
|
Recupera il nome del mashup per il passo corrente.
|
STRING
|
N/D
|
Y
|
N
|
|
CurrentStepNumber
|
Imposta o recupera il numero di passo corrente in fase di esecuzione.
|
NUMBER
|
N/D
|
Y
|
N
|
|
Data
|
Origine dati dell'infotable utilizzata per definire i passi da visualizzare nel widget.
|
INFOTABLE
|
Y
|
N
|
|
|
DisableAutoStepCompletion
|
Disattiva il completamento automatico dei passi durante la navigazione tra i passi nel monitoraggio dell'avanzamento. Se attivata, lo stato del passo viene sempre impostato utilizzando i dati dell'infotable specificati tramite la proprietà StepStateField.
|
BOOLEAN
|
False
|
N
|
N
|
|
ErrorStateIcon
|
Specifica l'icona da visualizzare quando non è possibile caricare i dati del monitoraggio di avanzamento.
|
MEDIALINK
|
error
|
Y
|
N
|
|
ErrorStateText
|
Specifica il testo da visualizzare quando non è possibile caricare i dati del monitoraggio di avanzamento.
|
STRING
|
[[ProgressTracker.unableToLoadData]]
|
Y
|
Y
|
|
IsInteractive
|
Specifica se i passi possono essere interattivi.
|
BOOLEAN
|
False
|
Y
|
N
|
|
MinStepSpacing
|
Imposta la lunghezza minima della linea orizzontale che separa i passi nel monitoraggio di avanzamento.
|
NUMBER
|
90
|
N
|
N
|
|
NoBindingIcon
|
Specifica l'icona da visualizzare quando il monitoraggio di avanzamento non è associato a un'origine dati.
|
MEDIALINK
|
bind
|
N
|
N
|
|
NoBindingText
|
Specifica il testo da visualizzare quando il monitoraggio di avanzamento non è associato a un'origine dati.
|
STRING
|
[[ProgressTracker.noDataToDisplay]]
|
N
|
Y
|
|
NoDataIcon
|
Specifica l'icona da visualizzare quando i dati del monitoraggio di avanzamento non contengono passi.
|
MEDIALINK
|
not visible
|
Y
|
N
|
|
NoDataText
|
Specifica il testo da visualizzare quando i dati del monitoraggio di avanzamento non contengono passi.
|
STRING
|
[[ProgressTracker.noStepData]]
|
Y
|
Y
|
|
SelectedData
|
Infotable che rappresenta i dati del passo selezionato.
|
INFOTABLE
|
Y
|
N
|
|
|
StepClicked
|
Evento associabile che si attiva quando si fa clic su un passo.
|
Evento
|
Y
|
N
|
|
|
StepInteractiveField
|
Specifica il campo dell'infotable che definisce se un passo è interattivo.
|
Campo di infotable
|
N
|
N
|
|
|
StepLabelField
|
Specifica il campo dell'infotable che contiene le etichette dei passi.
|
Campo di infotable
|
N
|
N
|
|
|
StepMashupNameField
|
Specifica il campo dell'infotable che definisce il mashup da visualizzare per ciascun passo.
|
Campo di infotable
|
N
|
N
|
|
|
StepNumberField
|
Specifica il campo dell'infotable che contiene i numeri dei passi.
|
Campo di infotable
|
N
|
N
|
|
|
StepSize
|
Imposta la dimensione delle icone dei passi. Opzioni: Ridotta, Media, Grande
|
STRING
|
Medio
|
Y
|
N
|
|
StepStateField
|
Specifica il campo dell'infotable che definisce lo stato del passo.
|
Campo di infotable
|
N
|
N
|
|
|
TabSequence
|
Imposta la sequenza di evidenziazione di un widget quando si preme il tasto TAB.
|
NUMBER
|
0
|
N
|
N
|
|
Height
|
Imposta l'altezza del widget quando viene aggiunto a un contenitore con dimensionamento fisso.
|
NUMBER
|
90
|
N
|
N
|
|
Width
|
Imposta la larghezza del widget quando viene aggiunto a un contenitore con dimensionamento fisso.
|
NUMBER
|
600
|
N
|
N
|
