Widget Grafico con etichette (legacy)

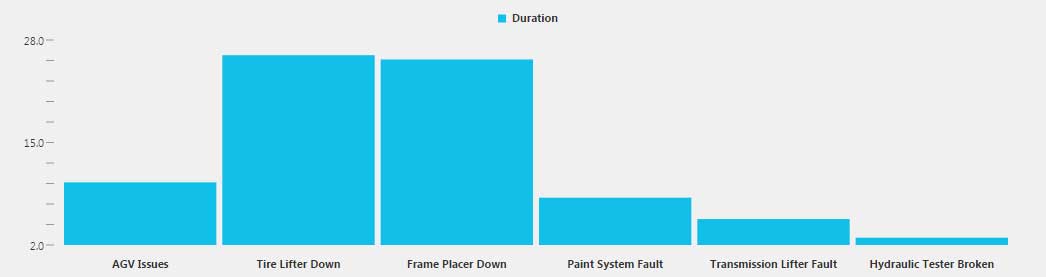

Il grafico con etichette viene utilizzato quando si desidera utilizzare etichette specifiche per l'asse X. Include i grafici a barre, i grafici a barre orizzontali, i grafici a linee, i grafici a indicatori e a linee e indicatori e i grafici ad area.
I grafici a barre, a linee e a indicatori supportano gli stili e la formattazione di stato in base ai valori dei dati. I grafici ad area non supportano la formattazione di stato determinata dai dati, ma solo gli stili.
 |
Gli stili e le proprietà comuni del widget non sono inclusi nella tabella seguente:
|
Sovrapposizione di più assi Y

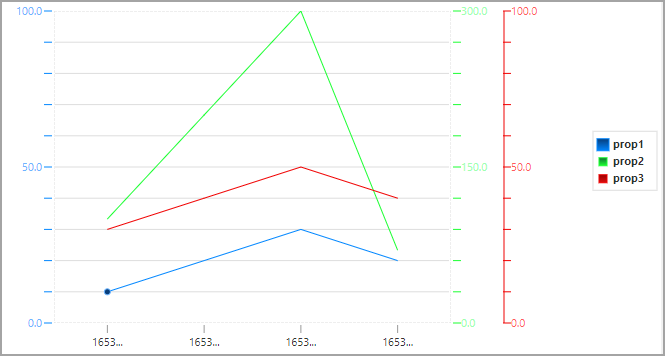

Per default, tutti gli assi Y vengono visualizzati fianco a fianco. Questo comporta l'uso di uno spazio maggiore nel layout e può rendere difficile associare una serie di dati al relativo asse.

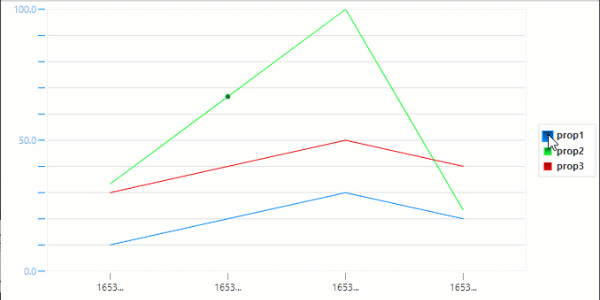

È possibile visualizzare un asse alla volta attivando la proprietà OverlayYAxes. In fase di esecuzione gli utenti possono selezionare gli assi da visualizzare facendo clic su una serie di dati nella legenda.
|
Nome proprietà
|
Descrizione
|
Tipo di base
|
Valore di default
|
Associabile? (Y/N)
|
Localizzabile? (Y/N)
|
||
|---|---|---|---|---|---|---|---|
|
CustomClass
|
Classe CSS definita dall'utente da applicare al div superiore del widget. È possibile inserire più classi, separate da uno spazio.
|
STRING
|
n/d
|
Y
|
N
|
||
|
SingleDataSource
|
Utilizza una singola origine dati per tutte le serie. Se si desidera utilizzare origini dati differenti, è necessario specificare singolarmente l'origine per ogni serie.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
NumberOfSeries
|
Numero desiderato di serie (penne) in questo grafico.
|
NUMBER
|
8
|
N
|
N
|
||
|
Data
|
Origine dati da utilizzare nel grafico (questo campo è utilizzato solo se viene utilizzato un servizio dati, altrimenti è necessario selezionare il servizio dati per ogni serie).
|
INFOTABLE
|
n/d
|
Y
|
N
|
||
|
ChartType
|
Selezionabile a livello globale nonché per le singole serie (A barre, A linee, A linee/indicatori, A indicatori, Ad area, Ad area/indicatori).
|
STRING
|
A barre
|
N
|
N
|
||
|
StackSeries
|
Serie della pila per i grafici ad area e a barre.
|
BOOLEAN
|
False
|
N
|
N
|
||
|
ChartOrientation
|
Orientamento orizzontale o verticale.
|
BOOLEAN
|
Verticale
|
N
|
N
|
||
|
ChartTitle
|
Titolo del grafico.
|
STRING
|
n/d
|
Y
|
N
|
||
|
ShowLegend
|
Visualizza la legenda del grafico.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
LegendWidth
|
Larghezza della legenda del grafico.
|
NUMBER
|
0
|
N
|
N
|
||
|
LegendLocation
|
Posizione della legenda del grafico (A destra, In alto, In basso o A sinistra).
|
STRING
|
A destra
|
N
|
N
|
||
|
LegendOrientation
|
Orientamento desiderato della legenda (Orizzontale o Verticale).
|
STRING
|
Verticale
|
N
|
N
|
||
|
MarkerSize
|
Dimensione desiderata dell'indicatore.
|
NUMBER
|
3
|
N
|
N
|
||
|
MarkerType
|
Tipo di indicatore desiderato (cerchio, quadrato, triangolo, rombo o immagine).
|
STRING
|
Cerchio
|
N
|
N
|
||
|
Smoothing
|
Anti-aliasing delle linee facoltativo.
|
BOOLEAN
|
False
|
N
|
N
|
||
|
XAxisField
|
Colonna di dati dell'origine dati che fornisce i valori dell'asse X.
|
MENUNAME
|
n/d
|
Y
|
N
|
||
|
ShowXAxis
|
Mostra o nasconde l'asse x.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
XAxisFormat
|
Formato dei valori dell'asse x.
|
STRING
|
0000,0
|
N
|
N
|
||
|
XAxisLabelType
|
Formato delle etichette dell'asse x (stringa, valore numerico o data/ora).
|
STRING
|
String
|
N
|
N
|
||
|
XAxisLabelRotation
|
Rotazione dell'etichetta (in gradi) per le etichette del valore dell'asse X.
|
NUMBER
|
0
|
N
|
N
|
||
|
ShowXAxisLabels
|
Visualizza o nasconde le etichette dell'asse x.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
ShowXAxisTicks
|
Visualizza o nasconde le tacche dell'asse x.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
XAxisTitle
|
Titolo visualizzato per l'asse x.
|
STRING
|
n/d
|
Y
|
Y
|
||
|
YAxisTitle
|
Titolo visualizzato per l'asse y.
|
STRING
|
n/d
|
Y
|
Y
|
||
|
SecondaryXAxisTitle
|
Titolo da visualizzare per l'asse x secondario.
|
STRING
|
n/d
|
N
|
N
|
||
|
OverlayYAxes
|
Sovrappone tutti gli assi Y nel widget. Quando questa proprietà è attivata, gli utenti possono selezionare gli assi da visualizzare facendo clic su una serie di dati nella legenda. Quando la proprietà è disattivata. Gli assi y vengono visualizzati fianco a fianco.
|
BOOLEAN
|
False
|
N
|
Y
|
||
|
ShowYAxis
|
Visualizza o nasconde l'asse y.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
YAxisMode
|
Modalità di visualizzazione dell'asse y (Asse X singolo, Doppio asse Y, Più assi Y).
|
STRING
|
Asse Y singolo
|
N
|
N
|
||
|
ShowYAxisLabels
|
Visualizza o nasconde le etichette dell'asse y.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
ShowYAxisTicks
|
Visualizza o nasconde le tacche delle etichette dell'asse y.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
YAxisFormat
|
Formato dei valori dell'asse y.
|
STRING
|
0000,0
|
N
|
N
|
||
|
YAxisIntervals
|
Numero di intervalli del grafico dell'asse y (influisce su tacche e griglia).
|
NUMBER
|
10
|
N
|
N
|
||
|
YAxisMinorTicks
|
Numero di tacche secondarie dell'asse y.
|
NUMBER
|
1
|
N
|
N
|
||
|
YAxisLabels
|
Numero di etichette dell'asse y.
|
NUMBER
|
2
|
N
|
N
|
||
|
AllowYAxisLabelZoom
|
Consente lo zoom delle etichette dell'asse y.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
YAxisMinimum
|
Valore minimo per l'asse y
|
NUMBER
|
0
|
Y
|
N
|
||
|
YAxisMaximum
|
Valore massimo per l'asse y.
|
NUMBER
|
120
|
Y
|
N
|
||
|
YAxisAutoscale
|
Consente la scala automatica per l'asse y.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
YAxisZeroscale
|
Forza un minimo pari a zero quando l'asse y viene scalato automaticamente.
|
BOOLEAN
|
False
|
N
|
N
|
||
|
SecondaryYAxisFormat
|
Formato per i valori dell'asse y secondario.
|
STRING
|
0000,0
|
N
|
N
|
||
|
SecondaryYAxisMinimum
|
Valore minimo per l'asse y secondario.
|
NUMBER
|
0
|
Y
|
N
|
||
|
SecondaryYAxisMaximum
|
Valore massimo per l'asse y secondario.
|
NUMBER
|
100
|
Y
|
N
|
||
|
SecondaryYAxisAutoscale
|
Scala automaticamente l'asse y.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
SecondaryYAxisZeroscale
|
Forza un minimo pari a zero quando l'asse y secondario viene scalato automaticamente.
|
BOOLEAN
|
False
|
N
|
N
|
||
|
AllowSelection
|
Consente la selezione di elementi.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
EnableHover
|
Consente la visualizzazione dei valori al passaggio del mouse.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
ShowXAxisGrid
|
Visualizza o nasconde la griglia dell'asse x.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
ShowYAxisGrid
|
Visualizza o nasconde la griglia dell'asse y.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
DataSource1
|
Origine dati per il grafico.
|
INFOTABLE
|
n/d
|
Y
|
N
|
||
|
DataField1
|
Colonna di dati da DataSource1 da utilizzare come campo del valore.
|
FIELDNAME
|
n/d
|
Y
|
N
|
||
|
DataLabel1
|
Etichetta dei dati DataSource1.
|
STRING
|
n/d
|
Y
|
Y
|
||
|
XAxisField1
|
Nome campo dell'asse x.
|
FIELDNAME
|
n/d
|
Y
|
N
|
||
|
SeriesType1
|
Tipo visualizzato per i dati (Utilizza impostazioni grafico, A linee, A linee/indicatori, A indicatori o A barre).
|
STRING
|
Utilizza impostazioni grafico
|
N
|
N
|
||
|
SeriesMarkerType1
|
Tipo di indicatore per tipi specifici della serie di dati (cerchio, quadrato, triangolo, rombo o immagine).
|
STRING
|
UseChartSetting
|
N
|
N
|
||
|
UseSecondaryAxis1
|
Utilizza l'asse y secondario.
|
BOOLEAN
|
False
|
N
|
N
|
||
|
ShowDataLoading
|
Mostra un'icona che ruota durante il caricamento dei dati.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
DoubleClicked
|
Evento. Attivato quando si fa doppio clic sul grafico.
|
n/d
|
n/d
|
Y
|
N
|
