Widget Indicatore
Il widget Indicatore visualizza un indicatore ad ago che indica un valore all'interno di un intervallo specifico. È possibile configurare il widget nei modi descritti di seguito.
• Definire il numero di sezioni o intervalli dell'indicatore.
• Controllare la visibilità e la formattazione delle etichette dei valori.
• Impostare i valori degli angoli di apertura e di riferimento per controllare la modalità di visualizzazione dell'intervallo di dati.
• Visualizzare una legenda che descrive i dati.
• Controllare il dimensionamento delle tacche, dell'ago, del punto centrale e del bordo dell'indicatore.
Associazione di dati al widget Indicatore
Per visualizzare i dati nel widget Indicatore è necessario associare una proprietà numerica alla proprietà Data.
1. In Mashup Builder associare una proprietà numerica da un servizio alla proprietà Data del widget.
2. Nel pannello Proprietà configurare le proprietà seguenti:
◦ Per impostare l'intervallo sull'indicatore, utilizzare le proprietà MinValue e MaxValue.
◦ Per formattare i valori e le etichette del widget, utilizzare le proprietà ValueDecimals e LabelDecimals.
◦ Per impostare l'apertura dell'intervallo di valori, utilizzare la proprietà Aperture. Per default, l'apertura è impostata su 255.
3. Fare clic su Salva e quindi su Visualizza mashup.
Il valore dell'indicatore viene visualizzato quando il servizio dati associato viene eseguito in fase di esecuzione.
È possibile associare un'origine dati alle proprietà ValueDecimals e LabelDecimals per impostare dinamicamente il numero di cifre decimali. Tipi diversi di dati possono richiedere una formattazione specifica dei decimali di valori ed etichette. Ad esempio, è possibile far corrispondere la formattazione dei valori al tipo di dati corrente quando l'indicatore visualizza i dati di più origini.
Configurazione dell'etichetta del valore dell'indicatore

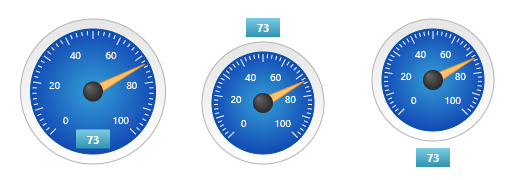

Per default, il widget visualizza il valore corrente utilizzando l'ago dell'indicatore. È possibile visualizzare un valore utilizzando la proprietà ValueDisplayMode del widget. Di seguito sono riportate le opzioni disponibili.
• Nessuna - Nasconde l'etichetta del valore (default).
• All'interno - All'interno dell'indicatore.
• In alto - Sopra l'indicatore.
• In basso - Sotto l'indicatore.
Proprietà del widget
 |
Gli stili e le proprietà comuni del widget non sono inclusi nella tabella riportata di seguito.
|
|
Nome proprietà
|
Descrizione
|
Tipo di base
|
Valore di default
|
Associabile? (Y/N)
|
Localizzabile? (Y/N)
|
||
|---|---|---|---|---|---|---|---|
|
CustomClass
|
Classe CSS definita dall'utente da applicare al div superiore del widget. È possibile inserire più classi, separate da uno spazio.
|
STRING
|
n/d
|
Y
|
N
|
||
|
Data
|
Origine dati del widget. È necessario associare un solo valore numerico.
|
NUMBER
|
n/d
|
Y
|
N
|
||
|
MinValue
|
Valore minimo dell'indicatore.
|
NUMBER
|
0
|
Y
|
N
|
||
|
MaxValue
|
Valore massimo dell'indicatore.
|
NUMBER
|
100
|
Y
|
N
|
||
|
ValueFormatter
|
Regole di stile per l'ago dell'indicatore e la visualizzazione dei valori.
|
STATEFORMATTING
|
Formattazione stato
|
N
|
N
|
||
|
FormatNeedle
|
Applica la formattazione di stato all'ago.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
Intervals
|
Numero di intervalli dell'indicatore (influisce su tacche, etichette e anello dell'indicatore).
|
NUMBER
|
10
|
N
|
N
|
||
|
IntervalsPerLabel
|
Numero di intervalli dell'indicatore per ogni etichetta (influisce sulla quantità di etichette).
|
NUMBER
|
2
|
N
|
N
|
||
|
LabelDisplayMode
|
Posizione per visualizzare l'etichetta (all'interno, all'esterno o nessuna).
|
BOOLEAN
|
All'interno
|
N
|
N
|
||
|
ShowDataLoading
|
Mostra un'icona che ruota durante il caricamento dei dati.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
MinorTicks
|
Numero di tacche minori tra le tacche maggiori.
|
NUMBER
|
4
|
N
|
N
|
||
|
TickLength
|
Lunghezza della tacca maggiore.
|
NUMBER
|
8
|
N
|
N
|
||
|
MinorTickLength
|
Lunghezza della tacca minore.
|
NUMBER
|
4
|
N
|
Y
|
||
|
ValueDisplayMode
|
Posizione per visualizzare il valore (in alto, in basso, all'interno o nessuna).
|
STRING
|
In basso
|
N
|
N
|
||
|
LabelDigits
|
Numero di cifre utilizzate per visualizzare i valori delle etichette.
|
NUMBER
|
3
|
N
|
N
|
||
|
LabelDecimals
|
Numero di decimali utilizzati per visualizzare i valori delle etichette.
|
NUMBER
|
0
|
Y
|
N
|
||
|
ValueDigits
|
Numero di cifre utilizzate per visualizzare i valori.
|
NUMBER
|
3
|
N
|
N
|
||
|
ValueDecimals
|
Numero di decimali utilizzati per visualizzare i valori.
|
NUMBER
|
0
|
Y
|
N
|
||
|
LegendDisplayMode
|
Posizione per visualizzare la legenda (in alto, in basso o nessuna).
|
STRING
|
In basso
|
N
|
N
|
||
|
Legend
|
Testo della legenda dell'indicatore.
|
STRING
|
n/d
|
Y
|
Y
|
||
|
ReferenceAngle
|
Angolo che controlla l'orientamento dell'indicatore (in gradi).
|
NUMBER
|
225
|
N
|
N
|
||
|
Aperture
|
Angolo che controlla la dimensione dell'indicatore (in gradi).
|
NUMBER
|
270
|
N
|
N
|
||
|
NeedleDiameter
|
Diametro dell'ago dell'indicatore (in pixel).
|
NUMBER
|
10
|
N
|
N
|
||
|
CenterDiameter
|
Diametro del centro dell'indicatore (in pixel).
|
NUMBER
|
20
|
N
|
N
|
||
|
GaugeBorder
|
Larghezza/spessore del bordo dell'indicatore (in pixel).
|
NUMBER
|
20
|
N
|
N
|
||
|
RingWidth
|
Larghezza/spessore del bordo dell'anello dell'indicatore (in pixel).
|
NUMBER
|
10
|
N
|
N
|
||
|
ToolTipField
|
Descrizione comando facoltativa che viene visualizzata al passaggio del mouse sul widget in fase di esecuzione.
|
STRING
|
n/d
|
Y
|
Y
|
||
|
ShowDataLoading
|
Mostra il caricamento dei dati.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
Visible
|
Imposta la visibilità del widget in fase di esecuzione.
|
BOOLEAN
|
True
|
Y
|
N
|
