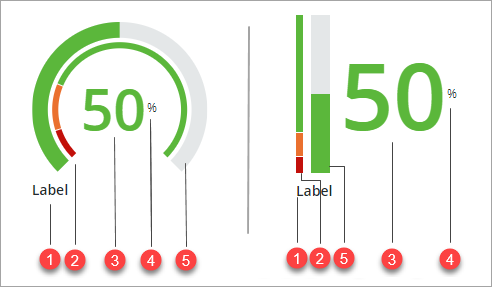

Visualizza i valori dell'indicatore KPI utilizzando uno dei vari layout, ad esempio un quadrante, una barra orizzontale o una colonna verticale. È possibile applicare la formattazione dello stato per evidenziare uno o più target di valori KPI.

Oltre al layout a quadrante, è possibile configurare il widget per mostrare il valore dell'indicatore KPI utilizzando uno dei layout seguenti:

È possibile applicare la formattazione dello stato al widget per mostrare un arco dei valori target. L'arco viene diviso in segmenti, ciascuno dei quali rappresenta uno stato o un intervallo diverso dei valori KPI. È possibile applicare regole di formattazione dello stato per definire lo stile del widget in base al valore corrente dell'indicatore KPI. Per applicare la formattazione dello stato, attenersi alla procedura descritta di seguito.

In fase di esecuzione, le regole di formattazione dello stato vengono applicate al widget in base alle definizioni di stile applicate e al valore corrente. L'esempio seguente mostra un quadrante con la formattazione dello stato applicata al widget. L'arco della formattazione dello stato è suddiviso in tre intervalli di valori KPI.

Facoltativamente, è possibile visualizzare un'icona per ogni stato specificato all'interno della definizione. Per default, l'icona viene visualizzata a destra del widget. È possibile utilizzare la proprietà IconPosition per impostare la posizione dell'icona a sinistra. Per impostare una dimensione massima per l'icona, utilizzare la proprietà MaxIconSize.

Per ulteriori informazioni sull'applicazione della formattazione dello stato ai widget, vedere Applicazione della formattazione dello stato ai widget.

È possibile configurare l'angolo iniziale e finale dell'arco del quadrante utilizzando le proprietà StartAngle e EndAngle. La proprietà StartAngle specifica il punto iniziale dell'arco del tracker. Le due proprietà supportano un valore compreso tra 0 e 360 gradi. Per default, l'arco viene calcolato a partire dalla posizione delle ore 6 in senso orario, tra i 45 e i 315 gradi. È possibile modificare la direzione dell'arco utilizzando la proprietà Direction del widget. Nell'esempio riportato di seguito viene illustrato un tracker del quadrante con l'angolo iniziale impostato su 90 gradi e l'angolo finale su 270 gradi.

È possibile formattare il valore degli indicatori KPI utilizzando più proprietà di configurazione. È possibile specificare l'unità di misura per il valore degli indicatori KPI utilizzando la configurazione UnitOfMeasure. Questa unità di misura viene visualizzata nella descrizione comando passando il mouse sul valore dell'indicatore KPI. Quando si imposta la proprietà ShowUOMLabel su true, il widget visualizza l'unità di misura accanto al valore dell'indicatore KPI. Configurando ValueFormat, è possibile impostare il formato decimale per il valore numerico degli indicatori KPI utilizzando la sintassi 0.000.
