Widget Graphique à étiquettes (hérité)

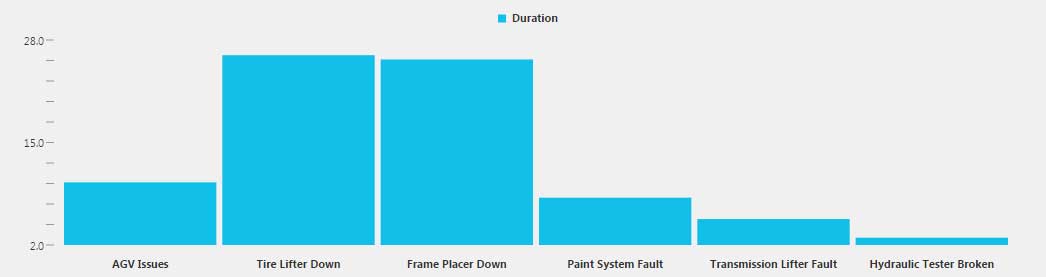

Le graphique à étiquettes est employé lorsque vous souhaitez utiliser des étiquettes spécifiques pour l'axe X. Cela inclut des graphiques à barres, des graphiques à barres horizontaux, des graphiques en courbes, à marqueurs et de type courbes/marqueurs, et des graphiques en aires.
Les graphiques à barres, en courbes et à marqueurs prennent en charge la stylisation ainsi que le formatage d'état selon les valeurs des données. Les graphiques en aires ne prennent pas en charge le formatage d'état piloté par données, mais seulement les styles.
 |
Les styles du widget et les propriétés communes aux widgets ne sont pas inclus dans la table ci-dessous.
|
Superposition de plusieurs axes Y

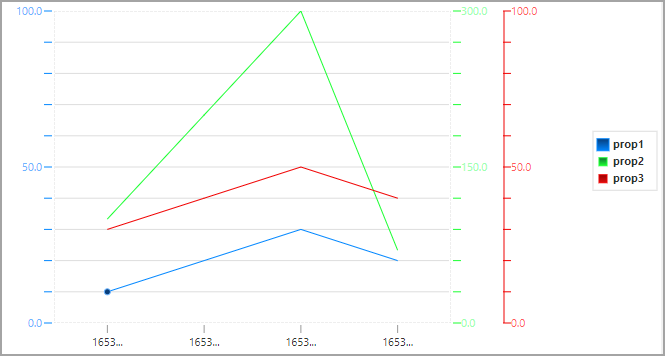

Par défaut, tous les axes Y sont affichés côte à côte, ce qui occupe plus d'espace dans le schéma et peut rendre difficile l'association d'une série de données à son axe.

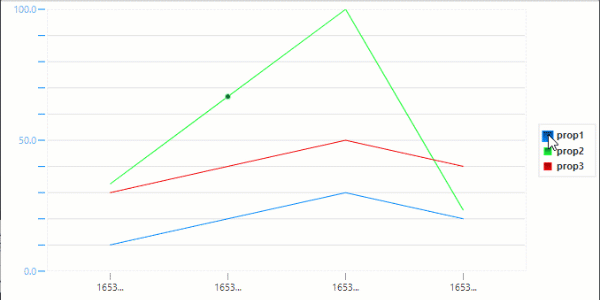

Vous pouvez afficher un axe à la fois en activant la propriété OverlayYAxes. Lors de l'exécution, les utilisateurs peuvent sélectionner les axes à afficher en cliquant sur une série de données dans la légende.
|
Nom de propriété
|
Description
|
Type de base
|
Valeur par défaut
|
Liaison possible ? (O/N)
|
Localisable ? (O/N)
|
||
|---|---|---|---|---|---|---|---|
|
CustomClass
|
Classe CSS définie par l'utilisateur à appliquer à la div supérieure du widget. Plusieurs classes peuvent être spécifiées, séparées par une espace.
|
STRING
|
n/a
|
O
|
N
|
||
|
SingleDataSource
|
Utilise une source de données unique pour toutes les séries. Si vous souhaitez utiliser différentes sources de données, vous devez spécifier la source à utiliser pour chaque plume.
|
BOOLEAN
|
Vrai
|
N
|
N
|
||
|
NumberOfSeries
|
Nombre souhaité de séries (plumes) dans le graphique.
|
NUMBER
|
8
|
N
|
N
|
||
|
Data
|
Source de données à utiliser dans le graphique (ce champ ne sert que si un service de données est utilisé ; dans le cas contraire, vous devez sélectionner le service de données par plume).
|
INFOTABLE
|
n/a
|
O
|
N
|
||
|
ChartType
|
Sélectionnable au niveau global et pour les séries individuelles (Barres, Courbes, Courbes/marqueurs, Marqueurs, Aires, Aires/marqueurs).
|
STRING
|
Barres
|
N
|
N
|
||
|
StackSeries
|
Empile les séries pour les graphiques à barres et à aires.
|
BOOLEAN
|
Faux
|
N
|
N
|
||
|
ChartOrientation
|
Orientation verticale ou horizontale.
|
BOOLEAN
|
Vertical
|
N
|
N
|
||
|
ChartTitle
|
Titre du graphique.
|
STRING
|
n/a
|
O
|
N
|
||
|
ShowLegend
|
Affiche la légende du graphique.
|
BOOLEAN
|
Vrai
|
N
|
N
|
||
|
LegendWidth
|
Largeur de la légende du graphique.
|
NUMBER
|
0
|
N
|
N
|
||
|
LegendLocation
|
Emplacement de la légende du graphique (A droite, En haut, En bas ou A gauche).
|
STRING
|
A droite
|
N
|
N
|
||
|
LegendOrientation
|
Orientation souhaitée de la légende (Vertical ou Horizontal).
|
STRING
|
Vertical
|
N
|
N
|
||
|
MarkerSize
|
Taille de marqueur souhaitée.
|
NUMBER
|
3
|
N
|
N
|
||
|
MarkerType
|
Type de marqueur souhaité (Cercles, Carrés, Triangles, Losanges ou Images).
|
STRING
|
Circle
|
N
|
N
|
||
|
Smoothing
|
Lissage des courbes facultatif.
|
BOOLEAN
|
Faux
|
N
|
N
|
||
|
XAxisField
|
Colonne de données de la source de données qui fournit les valeurs de l'axe X.
|
MENUNAME
|
n/a
|
O
|
N
|
||
|
ShowXAxis
|
Affiche ou masque l'axe X.
|
BOOLEAN
|
Vrai
|
N
|
N
|
||
|
XAxisFormat
|
Format des valeurs de l'axe X.
|
STRING
|
0000.0
|
N
|
N
|
||
|
XAxisLabelType
|
Format des étiquettes de l'axe X (Chaîne, Numérique ou Date/Heure).
|
STRING
|
String
|
N
|
N
|
||
|
XAxisLabelRotation
|
Rotation de l'étiquette (degrés) pour les étiquettes des valeurs de l'axe X.
|
NUMBER
|
0
|
N
|
N
|
||
|
ShowXAxisLabels
|
Affiche ou masque les étiquettes de l'axe X.
|
BOOLEAN
|
Vrai
|
N
|
N
|
||
|
ShowXAxisTicks
|
Affiche ou masque les graduations de l'axe X.
|
BOOLEAN
|
Vrai
|
N
|
N
|
||
|
XAxisTitle
|
Titre affiché de l'axe X.
|
STRING
|
n/a
|
O
|
O
|
||
|
YAxisTitle
|
Titre affiché de l'axe Y.
|
STRING
|
n/a
|
O
|
O
|
||
|
SecondaryXAxisTitle
|
Titre à afficher pour un axe X secondaire.
|
STRING
|
n/a
|
N
|
N
|
||
|
OverlayYAxes
|
Superpose tous les axes Y sur le widget. Lorsque cette propriété est activée, les utilisateurs peuvent sélectionner les axes à afficher en cliquant sur une série de données dans la légende. Lorsque la propriété est désactivée, les axes Y sont affichés côte à côte.
|
BOOLEAN
|
Faux
|
N
|
O
|
||
|
ShowYAxis
|
Affiche ou masque l'axe Y.
|
BOOLEAN
|
Vrai
|
N
|
N
|
||
|
YAxisMode
|
Mode d'affichage de l'axe Y (Axe Y simple, Axe Y double ou Axe Y multiple).
|
STRING
|
Axe Y simple
|
N
|
N
|
||
|
ShowYAxisLabels
|
Affiche ou masque les étiquettes de l'axe Y.
|
BOOLEAN
|
Vrai
|
N
|
N
|
||
|
ShowYAxisTicks
|
Affiche ou masque les graduations des étiquettes de l'axe Y.
|
BOOLEAN
|
Vrai
|
N
|
N
|
||
|
YAxisFormat
|
Format des valeurs de l'axe Y.
|
STRING
|
0000.0
|
N
|
N
|
||
|
YAxisIntervals
|
Nombre d'intervalles sur l'axe Y (affecte les graduations et les grilles).
|
NUMBER
|
10
|
N
|
N
|
||
|
YAxisMinorTicks
|
Nombre de graduations secondaires sur l'axe Y.
|
NUMBER
|
1
|
N
|
N
|
||
|
YAxisLabels
|
Nombre d'étiquettes sur l'axe Y.
|
NUMBER
|
2
|
N
|
N
|
||
|
AllowYAxisLabelZoom
|
Autorise les zooms sur les étiquettes de l'axe Y.
|
BOOLEAN
|
Vrai
|
N
|
N
|
||
|
YAxisMinimum
|
Valeur minimale pour l'axe Y.
|
NUMBER
|
0
|
O
|
N
|
||
|
YAxisMaximum
|
Valeur maximale pour l'axe Y.
|
NUMBER
|
120
|
O
|
N
|
||
|
YAxisAutoscale
|
Autorise la mise à l'échelle automatique de l'axe Y.
|
BOOLEAN
|
Vrai
|
N
|
N
|
||
|
YAxisZeroscale
|
Force un minimum de zéro lors de la mise à l'échelle automatique de l'axe Y.
|
BOOLEAN
|
Faux
|
N
|
N
|
||
|
SecondaryYAxisFormat
|
Format des valeurs de l'axe Y secondaire.
|
STRING
|
0000.0
|
N
|
N
|
||
|
SecondaryYAxisMinimum
|
Valeur minimale pour l'axe Y secondaire.
|
NUMBER
|
0
|
O
|
N
|
||
|
SecondaryYAxisMaximum
|
Valeur maximale pour l'axe Y secondaire.
|
NUMBER
|
100
|
O
|
N
|
||
|
SecondaryYAxisAutoscale
|
Met automatiquement l'axe Y à l'échelle.
|
BOOLEAN
|
Vrai
|
N
|
N
|
||
|
SecondaryYAxisZeroscale
|
Force un minimum de zéro lors de la mise à l'échelle automatique de l'axe Y secondaire.
|
BOOLEAN
|
Faux
|
N
|
N
|
||
|
AllowSelection
|
Permet la sélection d'éléments.
|
BOOLEAN
|
Vrai
|
N
|
N
|
||
|
EnableHover
|
Autorise l'affichage des valeurs sur pointage.
|
BOOLEAN
|
Vrai
|
N
|
N
|
||
|
ShowXAxisGrid
|
Affiche ou masque la grille de l'axe X.
|
BOOLEAN
|
Vrai
|
N
|
N
|
||
|
ShowYAxisGrid
|
Affiche ou masque la grille de l'axe Y.
|
BOOLEAN
|
Vrai
|
N
|
N
|
||
|
DataSource1
|
Source de données du graphique.
|
INFOTABLE
|
n/a
|
O
|
N
|
||
|
DataField1
|
Colonne de données de la propriété DataSource1 à utiliser comme champ de valeur.
|
FIELDNAME
|
n/a
|
O
|
N
|
||
|
DataLabel1
|
Etiquette des données DataSource1.
|
STRING
|
n/a
|
O
|
O
|
||
|
XAxisField1
|
Nom de champ de l'axe X.
|
FIELDNAME
|
n/a
|
O
|
N
|
||
|
SeriesType1
|
Type d'affichage des données (Utiliser les paramètres du graphique, Courbes, Courbes/marqueurs, Marqueurs ou Barres).
|
STRING
|
Utiliser les paramètres du graphique
|
N
|
N
|
||
|
SeriesMarkerType1
|
Type de marqueur pour les types de données spécifiques de la série (Cercle, Carré, Triangle, Losange ou Image).
|
STRING
|
UseChartSetting
|
N
|
N
|
||
|
UseSecondaryAxis1
|
Utilise l'axe Y secondaire.
|
BOOLEAN
|
Faux
|
N
|
N
|
||
|
ShowDataLoading
|
Affiche une icône de rotation lors du chargement des données.
|
BOOLEAN
|
Vrai
|
N
|
N
|
||
|
DoubleClicked
|
Evénement. Déclenché lorsqu'un double-clic est effectué dans le graphique.
|
n/a
|
n/a
|
O
|
N
|
