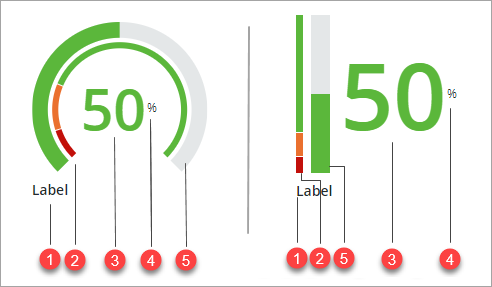

Affiche les valeurs de l'indicateur de performance clé (KPI) selon l'une des mises en page disponibles, comme un cadran, une barre horizontale ou une colonne verticale. Vous pouvez appliquer un formatage d'état pour mettre en surbrillance une ou plusieurs cibles de valeur de KPI.

Outre la mise en page Cadran, vous pouvez configurer le widget pour afficher la valeur de KPI selon l'une des mises en page suivantes :

Vous pouvez appliquer un formatage d'état au widget pour afficher un arc de valeurs cibles. L'arc est divisé en segments, représentant chacun un état ou une plage différent des valeurs de KPI. Vous pouvez appliquer des règles de formatage d'état pour styliser le widget en fonction de la valeur de KPI actuelle. Pour appliquer un formatage d'état, procédez comme suit :

Lors de l'exécution, les règles de formatage d'état sont appliquées au widget en fonction des définitions de style appliquées et de la valeur actuelle. L'exemple suivant illustre un cadran avec un formatage d'état appliqué au widget. L'arc de formatage de l'état est divisé en trois plages de valeurs de KPI.

Si vous le souhaitez, vous pouvez afficher une icône de statut pour chaque état défini dans la définition d'état. Par défaut, l'icône s'affiche à droite du widget. Vous pouvez utiliser la propriété IconPosition pour définir la position de l'icône sur la gauche. Pour définir la taille maximale de l'icône, utilisez la propriété MaxIconSize.

Pour plus d'informations sur l'application d'un formatage d'état aux widgets, consultez la rubrique Application du formatage d'état aux widgets.

Vous pouvez configurer l'angle de début et de fin de l'arc du cadran à l'aide des propriétés StartAngle et EndAngle. La propriété StartAngle spécifie le point de départ de l'arc de suivi. Les deux propriétés prennent en charge une valeur comprise entre 0 et 360 degrés. L'arc est calculé à partir de la position de 6 heures dans le sens des aiguilles d'une montre, entre 45 et 315 degrés par défaut. Vous pouvez modifier la direction de l'arc à l'aide de la propriété Direction du widget. L'exemple suivant illustre un dispositif de suivi à cadran dont l'angle de départ est défini sur 90 degrés et l'angle de fin sur 270 degrés.

Plusieurs propriétés de configuration vous permettent de formater la valeur de KPI. Vous pouvez spécifier l'unité de mesure de la valeur de KPI à l'aide de la configuration UnitOfMeasure. Cette unité de mesure apparaît dans l'info-bulle lorsqu'un utilisateur pointe sur la valeur de KPI. Lorsque vous définissez la propriété ShowUOMLabel sur "vrai", le widget affiche l'unité de mesure en regard de la valeur de KPI. La configuration ValueFormat vous permet de définir le format décimal de la valeur numérique de KPI, à l'aide d'une syntaxe 0.000.
