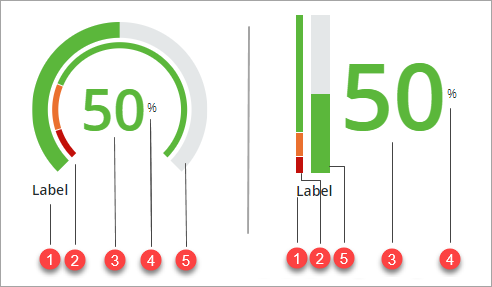

Se muestran los valores del indicador clave de rendimiento (KPI) mediante uno de varios esquemas, como un dial, una barra horizontal o una columna vertical. Se puede aplicar el formato de estado para realzar uno o varios destinos de valor de KPI.

Además del esquema del dial, se puede configurar el widget para mostrar el valor de KPI mediante uno de los siguientes esquemas:

Se puede aplicar el formato de estado al widget para mostrar un arco de valores de destino. El arco se divide en segmentos, cada uno representa un estado o rango diferente de los valores de KPI. Se pueden aplicar reglas de formato de estado para aplicar estilos al widget según el valor actual de KPI. Para aplicar el formato de estado, realice los siguientes pasos:

En tiempo de ejecución, las reglas de formato de estado se aplican al widget en función de las definiciones de estilo aplicadas y el valor actual. En el siguiente ejemplo se muestra un dial con formato de estado aplicado al widget. El arco de formato de estado se divide en tres rangos de valores de KPI.

Opcionalmente, se puede mostrar un icono de estado para cada estado definido en la definición de estado. El icono se muestra a la derecha del widget por defecto. Se puede utilizar la propiedad IconPosition para definir la posición del icono a la izquierda. Para definir un tamaño máximo para el icono, utilice la propiedad MaxIconSize.

Para obtener más información sobre la aplicación del formato de estado a los widgets, consulte Aplicación de formato de estado a los widgets.

Los ángulos inicial y final del arco del dial se pueden configurar mediante las propiedades StartAngle y EndAngle. Con la propiedad StartAngle se especifica el punto inicial del arco de seguimiento. Las dos propiedades soportan un valor entre 0 y 360 grados. El arco se calcula desde la posición de las 6:00 en sentido horario entre 45 y 315 grados por defecto. La dirección del arco se puede cambiar mediante la propiedad Direction del widget. En el siguiente ejemplo se muestra un seguimiento del dial con el ángulo inicial definido en 90 grados y el ángulo final definido en 270 grados.

Hay varias propiedades de configuración que permiten formatear el valor de KPI. La unidad de medida para el valor de KPI se puede especificar mediante la opción de configuración UnitOfMeasure. Esta unidad de medida aparece en la sugerencia cuando un usuario pasa el ratón por encima del valor de KPI. Cuando la propiedad ShowUOMLabel se define en verdadero, el widget muestra la unidad de medida (UDM) junto al valor de KPI. La opción de configuración ValueFormat permite definir el formato decimal para el valor numérico de KPI mediante una sintaxis de 0.000.
