Adición de líneas de referencia a un gráfico
Las líneas de referencia son marcadores verticales u horizontales que permiten comparar datos con un valor de referencia en un gráfico. Las líneas de referencia son líneas de puntos que se definen en relación con un valor específico en un eje. Las líneas añaden contexto adicional mediante la visualización de los datos del gráfico en relación con uno o más valores constantes, tales como:
• una métrica de rendimiento o un umbral
• un mínimo o un máximo
• un promedio
 |
No se pueden mostrar líneas de referencia en gráficos con un eje Y secundario.
|

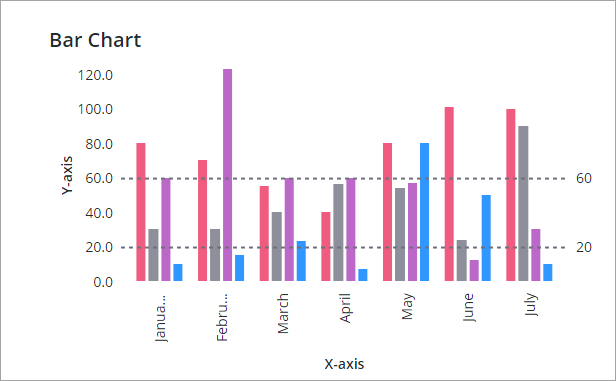

El valor de las líneas de referencia se puede definir mediante la propiedad ReferenceLineNValue. Para mostrar líneas de referencia basadas en valores dinámicos en un gráfico, enlace un parámetro de un servicio de datos a la propiedad. En la siguiente figura se muestra un widget de gráfico de barras con dos líneas de referencia en el eje Y.
Las líneas de referencia en los ejes X o Y se pueden mostrar según el tipo de gráfico y el tipo de datos del eje. Las líneas de referencia solo se pueden mostrar en tipos de datos continuos, como valores numéricos o de fecha. Se pueden mostrar líneas de referencia en los siguientes widgets de gráfico:
• Gráfico de barras
• Gráfico de líneas
• Gráfico de cascada
• Gráfico de programación
|
|
El gráfico de Pareto solo soporta líneas de referencia para el valor de umbral.
|
Para añadir líneas de referencia a un gráfico:
1. Seleccione un widget de gráfico estándar en el lienzo o utilice el panel Explorador. Las propiedades del widget se enumeran en el panel Propiedades.
2. En el panel Propiedades, utilice la propiedad NumberofReferenceLines para especificar el número de líneas de referencia que se deben mostrar en el gráfico. Se pueden añadir hasta 24 líneas. Se muestran propiedades de configuración adicionales para cada línea de referencia.
3. Configure cada línea de referencia del gráfico mediante las siguientes propiedades:
◦ ReferecneLineNLabel: permite introducir un rótulo para mostrar un rótulo junto a la línea de referencia en el gráfico.
◦ ReferecneLineNValue: permite definir el valor de los datos de la línea de referencia.
◦ ReferenceLineNAxis: permite especificar el eje del gráfico en el que se debe mostrar la línea. Esta propiedad solo aparece si un gráfico tiene dos ejes con datos continuos.
4. Pulse en Guardar para guardar los cambios en el widget del mashup.
En la siguiente tabla se enumeran las propiedades que se utilizan para configurar las líneas de referencia en los gráficos soportados:
|
Nombre de la propiedad
|
Descripción
|
Tipo base
|
Valor por defecto
|
Enlazable
|
Localizable
|
|---|---|---|---|---|---|
|
NumberOfReferenceLines
|
Permite especificar el número de líneas de referencia que se deben mostrar en el gráfico. Se pueden añadir hasta 24 líneas de referencia. Se añaden propiedades adicionales para cada línea de referencia.
|
NUMBER
|
0
|
S
|
N
|
|
ReferecneLineNLabel
|
Permite definir el rótulo de texto de la línea de referencia.
|
STRING
|
N/D
|
S
|
S
|
|
ReferecneLineNValue
|
Permite definir el valor de la línea de referencia. Se puede especificar un valor numérico o de fecha según el tipo de eje. La línea de referencia no se muestra cuando se especifica un valor que se encuentra fuera del rango de datos del gráfico.
|
NUMBER o DATETIME
|
0
|
S
|
N
|
|
ReferenceLineNAxis
|
Permite especificar el eje que se debe utilizar para la línea de referencia. Esta propiedad solo está disponible cuando un gráfico contiene dos ejes con datos continuos, como números o fechas. Permite especificar el eje que se utiliza para mostrar la línea de referencia N.
|
STRING
|
Eje X
|
N
|
N
|
|
|
Algunas líneas de referencia que se muestran en proximidad se ocultan automáticamente cuando sus rótulos colisionan en tiempo de ejecución. Las líneas ocultas se muestran cuando se amplía el gráfico o cuando hay suficiente espacio disponible para mostrar ambos rótulos después de que cambie el rango de datos.
|
Cuando dos líneas de referencia se muestran en estrecha proximidad y los rótulos de línea colisionan, se oculta uno de los rótulos de umbral. El rótulo se muestra solo cuando el gráfico se amplía o el rango de datos cambia con suficiente espaciado para procesar ambos rótulos.
Adición de líneas de referencia verticales a un gráfico

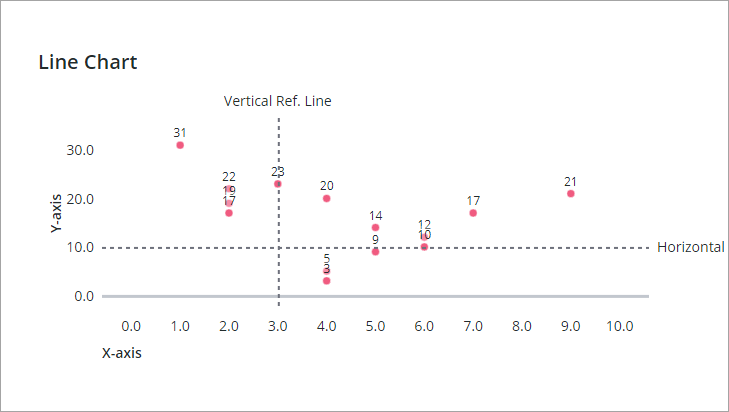

Las líneas de referencia se pueden mostrar horizontal o verticalmente mediante la propiedad ReferenceLineNAxis del panel Propiedades del widget. En la siguiente figura se muestra un widget de gráfico de líneas definido en el tipo de gráfico de dispersión.
En este ejemplo, el gráfico de dispersión tiene dos ejes con valores numéricos, y se puede mostrar cada línea de referencia en el eje X o en el eje Y.
