Widget "Beschriftungsdiagramm" (Legacy)

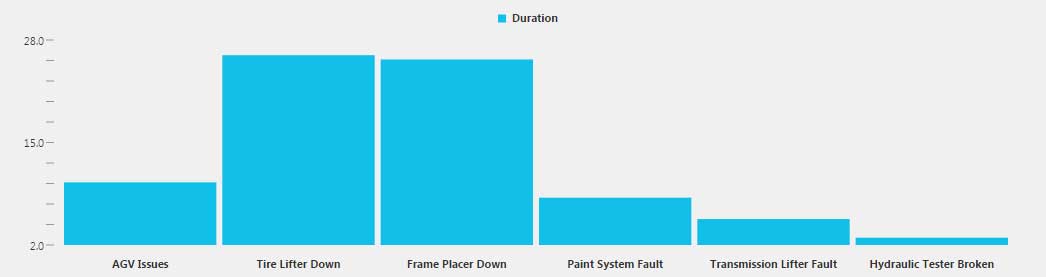

Das Beschriftungsdiagramm wird verwendet, wenn Sie spezielle Beschriftungen für die X-Achse verwenden möchten. Dies schließt Balkendiagramme, horizontale Balkendiagramme, Zeilen-, Markierungs- und Zeilenmarkierungsdiagramme und Bereichsdiagramme ein.
Leiste, Zeilen und Markierungen unterstützen Stile sowie Statusformatierung basierend auf Datenwerten. Die Bereichsdiagramme unterstützen nicht datengesteuerte Statusformatierung, sondern nur Stile.
 |
Stile und allgemeine Widget-Eigenschaften sind nicht in der folgenden Tabelle enthalten.
|
Mehrere Y-Achsen überlagern

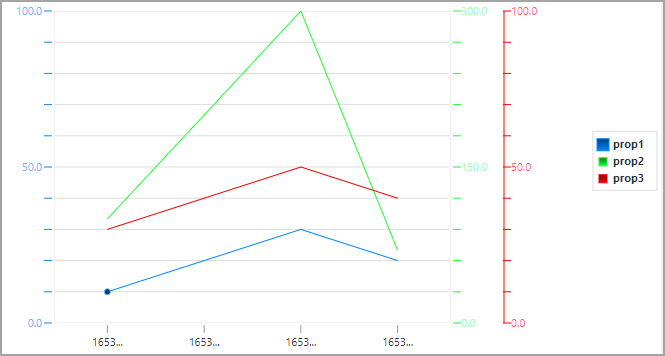

Standardmäßig werden alle Y-Achsen nebeneinander angezeigt, was mehr Platz im Layout bietet und es schwierig machen kann, eine Datenreihe ihrer Achse zuzuordnen.

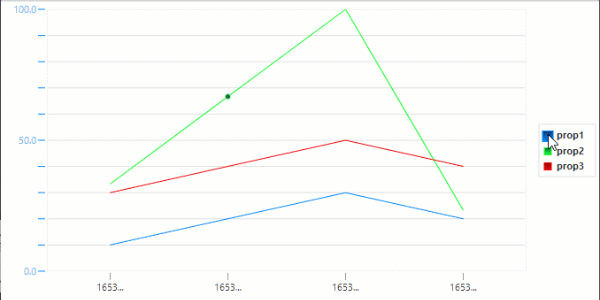

Sie können jeweils eine Achse anzeigen, indem Sie die Eigenschaft OverlayYAxes aktivieren. Zur Laufzeit können Benutzer die anzuzeigenden Achsen auswählen, indem sie in der Legende auf eine Datenreihe klicken.
|
Eigenschaftenname
|
Beschreibung
|
Basistyp
|
Standardwert
|
Bindung möglich? (J/N)
|
Lokalisierbar? (J/N)
|
||
|---|---|---|---|---|---|---|---|
|
CustomClass
|
Benutzerdefinierte CSS-Klasse für das oberste div-Element des Widgets. Mehrere Klassen können eingegeben werden, getrennt durch ein Leerzeichen.
|
STRING
|
N/A
|
J
|
N
|
||
|
SingleDataSource
|
Einzelne Datenquelle für alle Reihen verwenden. Wenn Sie verschiedene Datenquellen verwenden möchten, müssen Sie die Quelle für jede Reihe einzeln angeben.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
NumberOfSeries
|
Gewünschte Anzahl von Reihen in diesem Diagramm.
|
NUMBER
|
8
|
N
|
N
|
||
|
Data
|
Datenquelle für das Diagramm (Feld wird nur verwendet, wenn ein Datendienst verwendet wird; andernfalls müssen Sie einen Datendienst pro Reihe auswählen).
|
INFOTABLE
|
N/A
|
J
|
N
|
||
|
ChartType
|
Auswählbar auf globaler Ebene sowie für eine einzelne Reihe ("Leiste", "Linie", "Linie/Markierung", "Markierung", "Bereich", "Bereich/Markierung").
|
STRING
|
Leiste
|
N
|
N
|
||
|
StackSeries
|
Stapelreihe für Leisten- und Bereichsdiagramme.
|
BOOLEAN
|
False
|
N
|
N
|
||
|
ChartOrientation
|
Vertikale oder horizontale Orientierung.
|
BOOLEAN
|
Vertikal
|
N
|
N
|
||
|
ChartTitle
|
Titel des Diagramms.
|
STRING
|
N/A
|
J
|
N
|
||
|
ShowLegend
|
Diagrammlegende anzeigen.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
LegendWidth
|
Breite der Legende des Diagramms.
|
NUMBER
|
0
|
N
|
N
|
||
|
LegendLocation
|
Position der Legende des Diagramms ("Rechts", "Oben", "Unten" oder "Links").
|
STRING
|
Rechts
|
N
|
N
|
||
|
LegendOrientation
|
Gewünschte Legendenorientierung ("Vertikal" oder "Horizontal").
|
STRING
|
Vertikal
|
N
|
N
|
||
|
MarkerSize
|
Gewünschte Markierungsgröße.
|
NUMBER
|
3
|
N
|
N
|
||
|
MarkerType
|
Gewünschter Typ der Markierung ("Kreis", "Viereck", "Dreieck", "Diamant" oder "Bild").
|
STRING
|
Kreis
|
N
|
N
|
||
|
Smoothing
|
Optionale Linienglättung.
|
BOOLEAN
|
False
|
N
|
N
|
||
|
XAxisField
|
Datenspalte der Datenquelle, die die Werte der X-Achse bereitstellt.
|
MENUNAME
|
N/A
|
J
|
N
|
||
|
ShowXAxis
|
X-Achse anzeigen oder ausblenden.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
XAxisFormat
|
Format für die Werte der X-Achse.
|
STRING
|
0000.0
|
N
|
N
|
||
|
XAxisLabelType
|
Format für die Beschriftungen der X-Achse ("Zeichenfolge", "Numerisch" oder "Datum/Uhrzeit").
|
STRING
|
Zeichenfolge
|
N
|
N
|
||
|
XAxisLabelRotation
|
Beschriftungsrotation (in Grad) für Wertbeschriftungen der X-Achse.
|
NUMBER
|
0
|
N
|
N
|
||
|
ShowXAxisLabels
|
Beschriftungen der X-Achse anzeigen oder ausblenden.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
ShowXAxisTicks
|
Teilstriche der X-Achse anzeigen oder ausblenden.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
XAxisTitle
|
Angezeigter Titel der X-Achse.
|
STRING
|
N/A
|
J
|
J
|
||
|
YAxisTitle
|
Angezeigter Titel der Y-Achse.
|
STRING
|
N/A
|
J
|
J
|
||
|
SecondaryXAxisTitle
|
Titel für eine sekundäre X-Achse.
|
STRING
|
N/A
|
N
|
N
|
||
|
OverlayYAxes
|
Überlagert alle Y-Achsen im Widget. Wenn diese Eigenschaft aktiviert ist, können Benutzer die anzuzeigenden Achsen auswählen, indem sie auf eine Datenreihe in der Legende klicken. Wenn die Eigenschaft deaktiviert ist, werden Y-Achsen nebeneinander angezeigt.
|
BOOLEAN
|
False
|
N
|
J
|
||
|
ShowYAxis
|
Y-Achse anzeigen oder ausblenden.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
YAxisMode
|
Anzeigemodus für die Y-Achse ("Eine Y-Achse", "Zwei Y-Achsen" oder "Mehrere Y-Achsen").
|
STRING
|
Eine Y-Achse
|
N
|
N
|
||
|
ShowYAxisLabels
|
Beschriftungen der Y-Achse anzeigen oder ausblenden.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
ShowYAxisTicks
|
Teilstriche der Beschriftung der Y-Achse anzeigen oder ausblenden.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
YAxisFormat
|
Format für die Werte der Y-Achse.
|
STRING
|
0000.0
|
N
|
N
|
||
|
YAxisIntervals
|
Anzahl der Diagrammintervalle der Y-Achse (beeinflusst Teilstriche und Raster).
|
NUMBER
|
10
|
N
|
N
|
||
|
YAxisMinorTicks
|
Anzahl von Nebenteilstrichen der Y-Achse.
|
NUMBER
|
1
|
N
|
N
|
||
|
YAxisLabels
|
Anzahl von Beschriftungen der Y-Achse.
|
NUMBER
|
2
|
N
|
N
|
||
|
AllowYAxisLabelZoom
|
Zoomen der Beschriftung der X-Achse zulassen.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
YAxisMinimum
|
Minimalwert für die Y-Achse
|
NUMBER
|
0
|
J
|
N
|
||
|
YAxisMaximum
|
Maximalwert für die Y-Achse.
|
NUMBER
|
120
|
J
|
N
|
||
|
YAxisAutoscale
|
Automatische Skalierung für die Y-Achse zulassen.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
YAxisZeroscale
|
Erzwingt ein Minimum von 0 beim automatischen Skalieren für die Y-Achse.
|
BOOLEAN
|
False
|
N
|
N
|
||
|
SecondaryYAxisFormat
|
Format für die Werte der sekundären Y-Achse.
|
STRING
|
0000.0
|
N
|
N
|
||
|
SecondaryYAxisMinimum
|
Minimalwert der sekundären Y-Achse.
|
NUMBER
|
0
|
J
|
N
|
||
|
SecondaryYAxisMaximum
|
Maximalwert der sekundären Y-Achse.
|
NUMBER
|
100
|
J
|
N
|
||
|
SecondaryYAxisAutoscale
|
Y-Achse automatisch skalieren.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
SecondaryYAxisZeroscale
|
Erzwingt Minimum von 0 beim automatischen Skalieren der sekundären Y-Achse.
|
BOOLEAN
|
False
|
N
|
N
|
||
|
AllowSelection
|
Elementauswahl zulassen.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
EnableHover
|
Anzeige von Werten zulassen, wenn mit der Maus auf sie gezeigt wird.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
ShowXAxisGrid
|
Raster der X-Achse anzeigen oder ausblenden.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
ShowYAxisGrid
|
Raster der Y-Achse anzeigen oder ausblenden.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
DataSource1
|
Datenquelle für das Diagramm.
|
INFOTABLE
|
N/A
|
J
|
N
|
||
|
DataField1
|
Datenspalte aus DataSource1, die als Wertfeld verwendet wird.
|
FIELDNAME
|
N/A
|
J
|
N
|
||
|
DataLabel1
|
Beschriftung für die DataSource1-Daten.
|
STRING
|
N/A
|
J
|
J
|
||
|
XAxisField1
|
Feldname der X-Achse.
|
FIELDNAME
|
N/A
|
J
|
N
|
||
|
SeriesType1
|
Anzeigetyp für die Daten ("Diagrammeinstellungen verwenden", "Linie", "Linie/Markierung", "Markierung" oder "Leiste").
|
STRING
|
Diagrammeinstellungen verwenden
|
N
|
N
|
||
|
SeriesMarkerType1
|
Typ der Markierung für reihenspezifische Datentypen ("Kreis", "Viereck", "Dreieck", "Diamant" oder "Bild").
|
STRING
|
UseChartSetting
|
N
|
N
|
||
|
UseSecondaryAxis1
|
Sekundäre Y-Achse verwenden.
|
BOOLEAN
|
False
|
N
|
N
|
||
|
ShowDataLoading
|
Zeigt ein sich drehendes Symbol an, wenn Daten geladen werden.
|
BOOLEAN
|
True
|
N
|
N
|
||
|
DoubleClicked
|
Ereignis. Wird ausgelöst, wenn auf das Diagramm doppelgeklickt wird.
|
N/A
|
N/A
|
J
|
N
|
