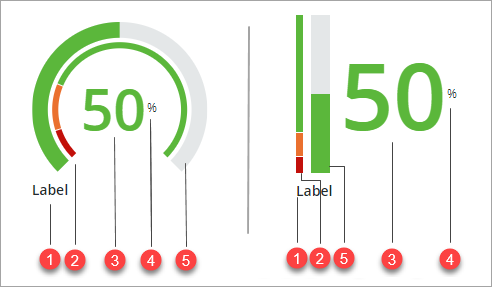

Zeigt KPI-Werte (Key Performance Indicators – Leistungskennzahlen) mit einem von mehreren Layouts an, z.B. eine Skala, ein horizontales Balkendiagramm oder ein vertikales Säulendiagramm. Sie können die Statusformatierung anwenden, um ein oder mehrere KPI-Wertziele hervorzuheben.

Zusätzlich zum Skala-Layout können Sie das Widget so konfigurieren, dass der KPI-Wert unter Verwendung eines der folgenden Layouts angezeigt wird:

Sie können die Statusformatierung auf das Widget anwenden, um einen Zielwert-Bogen anzuzeigen. Der Bogen wird in Segmente unterteilt, die jeweils einen anderen Status oder einen anderen Bereich der KPI-Werte darstellen. Sie können Statusformatierungsregeln anwenden, um das Widget basierend auf dem aktuellen KPI-Wert zu formatieren. Führen Sie die folgenden Schritte aus, um die Statusformatierung anzuwenden:

Zur Laufzeit werden die Statusformatierungsregeln basierend auf den angewendeten Stildefinitionen und dem aktuellen Wert auf das Widget angewendet. Das folgende Beispiel zeigt eine Skala mit auf das Widget angewendeter Statusformatierung. Der Statusformatierungsbogen ist in drei KPI-Wertbereiche aufgeteilt.

Optional können Sie ein Statussymbol für jeden Status anzeigen, der in der Statusdefinition definiert ist. Das Symbol wird standardmäßig rechts neben dem Widget angezeigt. Mit der Eigenschaft IconPosition legen Sie die Symbolposition links fest. Verwenden Sie die Eigenschaft MaxIconSize, um eine maximale Größe für das Symbol festzulegen.

Weitere Informationen zur Anwendung der Statusformatierung auf Widgets finden Sie unter Statusformatierung auf Widgets anwenden.

Sie können den Start- und den Endwinkel des Skalenbogens mit den Eigenschaften StartAngle und EndAngle konfigurieren. Die Eigenschaft StartAngle gibt den Startpunkt des Tracker-Bogens an. Die beiden Eigenschaften unterstützen einen Wert zwischen 0 und 360 Grad. Der Bogen wird standardmäßig ausgehend von der 6-Uhr-Position im Uhrzeigersinn zwischen 45 und 315 Grad berechnet. Sie können die Richtung des Bogens mit der Eigenschaft Direction des Widgets ändern. Das folgende Beispiel zeigt einen Skala-Tracker mit einem Startwinkel von 90 Grad und einem Endwinkel von 270 Grad.

Mehrere Konfigurationseigenschaften sind verfügbar, mit denen Sie den KPI-Wert formatieren können. Sie können die Maßeinheit für den KPI-Wert mit der Konfiguration UnitOfMeasure angeben. Diese Maßeinheit wird im Tooltip angezeigt, wenn ein Benutzer mit der Maus auf den KPI-Wert zeigt. Wenn Sie die Eigenschaft ShowUOMLabel auf "true" festlegen, zeigt das Widget die Maßeinheit neben dem KPI-Wert an. Die Konfiguration ValueFormat ermöglicht es Ihnen, das Dezimalformat für den numerischen KPI-Wert mit einer 0.000-Syntax festzulegen.
