Extensión de widget de gráfico cronológico
Dependencias
• Si se utilizan versiones anteriores a 7.2 de las extensiones de red D3 Tree o D3, se debe actualizar a la versión más reciente antes de utilizar la extensión del gráfico cronológico. Esto se debe a las actualizaciones de la biblioteca d3v2 que también se incluyen en la extensión de widget de gráfico cronológico.
• La extensión de widget de gráfico cronológico utiliza las bibliotecas de terceros NVD3 y D3. Estas dos bibliotecas son dependientes entre sí y la D3 versión 3.5.X es obligatoria para que el gráfico cronológico funcione correctamente en la plataforma. Por lo tanto, es obligatorio que cualquier otra extensión de ThingWorx que necesite usar el gráfico cronológico cuente con una biblioteca D3 con la versión 3.5.X. Si la extensión tiene otra versión de D3, no se podrá utilizar el gráfico cronológico.
 |
NVD3 es compatible con D3 versión 3.5.3 y posteriores, pero todavía no con D3 versión 4.X.
|

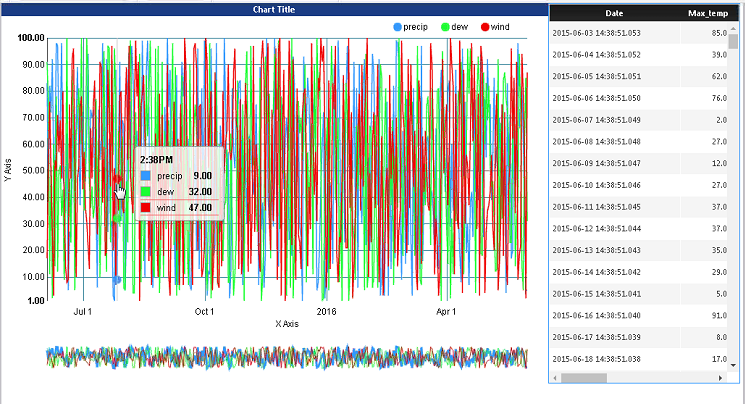

Introducción a la extensión de widgets de gráfico cronológico
| | PTC recomienda reemplazar la extensión de widget de gráfico cronológico por el widget de gráfico de líneas estándar. El widget estándar soporta temas, múltiples series de datos, agrupación y funciones adicionales. |
Entre las mejoras clave se incluyen:
• Carga, dibujo y cambio de tamaño más rápidos que el gráfico cronológico integrado
• Mejora del fotorrealismo y el antifacetado
El gráfico cronológico está diseñado para su uso con datos de infotable, donde el eje X representa el tiempo. Soportará hasta 2000 puntos de datos en un máximo de 8 series actualizados a una velocidad de hasta 6 veces por minuto.
Franja de zoom
En el gráfico cronológico se incluye la funcionalidad de franja de zoom dinámica, que permite ampliar una parte del gráfico. Esto permite ver los detalles de partes específicas de la serie.
| | La franja de zoom solo está disponible en un esquema estático. |
