설계 파일
설계 파일은 설명자 문서, 참조된 문서, 첨부 파일 및 표현을 포함하여 부품 및 CAD 문서 모두에 대한 설계 파일 목록을 표시하는 항목 목록 구성 요소의 사전 정의된 구성입니다. 설계 파일에는 항목 목록과 유사한 검색, 정렬, 필터링 및 기본값 복원 기능이 있습니다. 각 파일에 대해 설계 파일에는 구성을 통해 선택할 수 있는 속성이 표시됩니다. 기본 속성은 사용자 지정 속성인 이름 및 형식입니다. 이름에는 파일을 다운로드할 수 있는 링크가 포함되어 있고, 형식에는 다운로드에 사용할 수 있는 다른 모든 형식이 포함된 드롭다운 메뉴가 포함되어 있으며 이는 표현에만 관련됩니다.

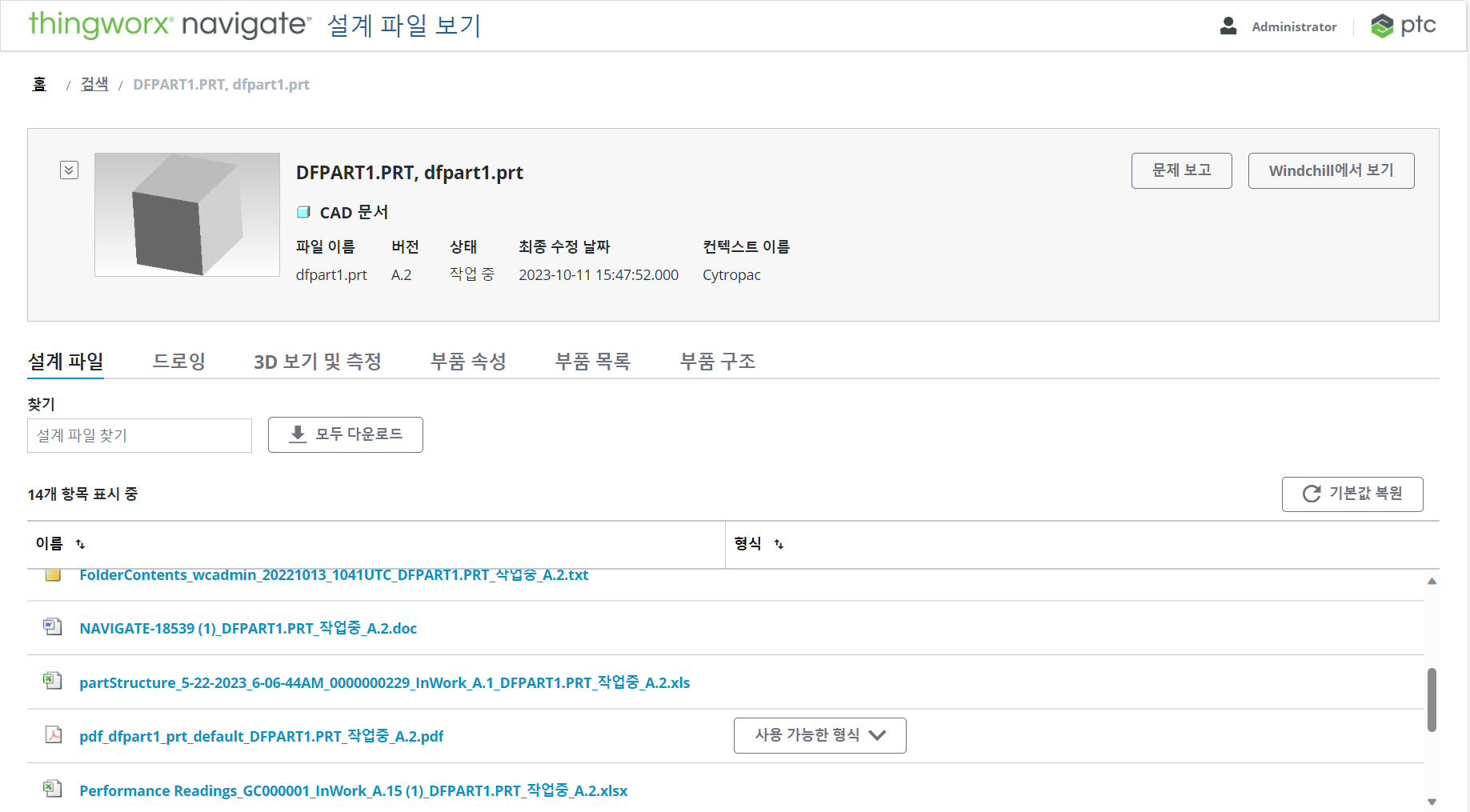

다음은 설계 파일의 사전 정의된 구성을 보여주는 샘플 이미지입니다.
바인딩 속성
설계 파일 바인딩에 대한 자세한 내용은 항목 목록 구성 요소를 참조하십시오.
 | • 설계 파일의 경우 입력 바인딩 속성은 PTC.CADDocumentMgmt.CADDocument 및 PTC.ProdMgmt.Part 객체 유형을 지원합니다. • selectedItems 바인딩 속성의 출력에는 PTC.ContentItem 및 PTC.VisualizationRepresentation 객체 유형이 있는 항목이 포함됩니다. |
구성 속성
설계 파일에 사용할 수 있는 모든 구성 속성 목록은 항목 목록 구성 요소에 대한 구성 속성 테이블을 참조하십시오. 다음 표에서는 구성 속성과 관련하여 설계 파일과 관련된 추가 정보를 제공합니다.
구성 구조에 대한 자세한 내용은 구성 요소 구성 구조를 참조하십시오.
하위 속성에 대한 자세한 내용은 하위 속성 및 컨테이너 키를 참조하십시오.
속성 이름 | 설명 | 속성 유형 | 기본값 | 필수 사항 또는 선택 사항 | |||
|---|---|---|---|---|---|---|---|
fileFormatSelection | 검색하여 형식 열의 드롭다운 메뉴에 표시할 표현 파일 형식을 결정합니다. 이 하위 속성은 representations 키가 relationships 속성에 포함된 경우에만 관련이 있습니다. 옵션: • specifiedFormats - 지정된 파일 형식만 검색하고 formats 속성을 사용하여 포함할 파일 형식을 지정합니다. 파일 형식은 formats 속성에 나열된 순서와 동일한 순서로 드롭다운 메뉴에 표시됩니다. • allFormats - 사용 가능한 모든 파일 형식을 검색합니다. 설계 파일에 사용할 수 있는 PDF 형식이 있는 경우 이름 열에 PDF를 다운로드할 수 있는 링크가 포함되며 PDF는 드롭다운 메뉴에 첫 번째로 나열되는 형식입니다.
이 하위 속성은 구성 요소 구성의 designFileImplementationDefinition 속성 아래에 배치됩니다. | specifiedFormats | 필수 사항 | ||||
showImplementationActions | 이 속성에 downloadZip 키가 포함된 경우 작업 모음에 포함된 모두 다운로드 버튼이 설계 파일에 포함됩니다. 따라서 사용자가 모든 설계 파일을 다운로드할 수 있습니다. downloadZip는 이 속성에 대해 설계 파일에서 지원되는 유일한 값입니다. | 해당 없음 | 선택 사항 | ||||
formats | 표현을 검색할 지정된 형식의 목록입니다. 형식은 공백으로 구분해야 합니다. 여기에 나열된 형식의 순서에 따라 형식 열의 드롭다운 메뉴에 표시되는 순서가 결정됩니다. 이 속성은 fileFormatSelection에 대한 하위 속성이며 fileFormatSelection이 specifiedFormats로 설정된 경우에만 관련이 있습니다. | PDF DXF PLT CGM | 필수 사항 | ||||
relationships | 부품 또는 CAD 문서와의 관계에 따라 표시할 설계 파일 유형 목록입니다. 다음 키 중 하나 이상을 포함할 수 있습니다. • describedByDocuments: 설명자 문서 표시 • referenceDocuments: 참조자 문서 표시 • attachments: 첨부 파일 표시 • representations: 표현 표시
| 해당 없음 | 필수 사항 | ||||
attributes | 자세한 내용은 항목 목록을 참조하십시오. PTC.ContentItem 및 PTC.VisualizationRepresentation 객체 유형의 속성을 허용합니다. 또한 각각 PTC.Nav.DesignFiles.Custom.Implementation 및 PTC.Visualization.Representation.Custom.Implementation 객체 유형을 갖는 Name 및 Formats 속성을 허용합니다. | 해당 없음 | 필수 사항 | ||||
defaultSortField | 자세한 내용은 항목 목록을 참조하십시오. PTC.ContentItem 및 PTC.VisualizationRepresentation 객체 유형의 속성을 허용합니다. 또한 각각 PTC.Nav.DesignFiles.Custom.Implementation 및 PTC.Visualization.Representation.Custom.Implementation 객체 유형을 갖는 Name 및 Formats 속성을 허용합니다. | 해당 없음 | 선택 사항 | ||||
샘플 구성
{
"showImplementationActions":{
"selected":[
{
"key":"downloadZip"
}
]
},
"selectionType":{
"selectedKey":"none"
},
"waitForInput":{
"value":true
},
"implementationConfiguration":{
"inTailoring":true,
"value":{
"relationships":{
"selected":[
{
"key":"describedByDocuments"
},
{
"key":"referenceDocuments"
},
{
"key":"attachments"
},
{
"key":"representations",
"additionalData":{
"designFileImplementationDefinition":{
"value":{
"fileFormatSelection":{
"selectedKey":"specifiedFormats",
"additionalData":{
"formatsDefinition":{
"formats":{
"value":"PDF DXF PLT CGM"
}
}
}
},
"fileSelection":{
"selectedKey":"defaultFile"
}
}
}
}
}
]
}
}
},
"baseConfigurationVersion":{
"value":"nav.3"
},
"implementationConfigurationVersion":{
"value":"nav.1"
},
"defaultSortFields":{
"selectedValues":{
"data":[
{
"itemListsData":[
{
"items":[
{
"additionalData":{
"itemListDefaultSortFieldDefinition":{
"defaultSortDirection":{
"selectedKey":"asc"
}
}
},
"id":"Name"
}
],
"objectType":"PTC.Nav.DesignFiles.Custom.Implementation"
}
],
"adapter":{
"instanceName":"windchill",
"thingName":"PTC.WCAdapter"
}
}
]
}
},
"attributes":{
"selectedValues":{
"data":[
{
"itemListsData":[
{
"items":[
{
"id":"Name",
"ordinal":0
}
],
"objectType":"PTC.Nav.DesignFiles.Custom.Implementation"
},
{
"items":[
{
"id":"Formats",
"ordinal":1
}
],
"objectType":"PTC.Visualization.Representation.Custom.Implementation"
}
],
"adapter":{
"instanceName":"windchill",
"thingName":"PTC.WCAdapter"
}
}
]
}
},
"label":{
"value":""
},
"showExportAction":{
"value":false
},
"enableSearch":{
"additionalData":{
"itemListSearchDefinition":{
"searchHintText":{
"value":"[[PTC.Nav.DesignFiles.FindDesignLabel]]"
}
}
},
"value":true
}
}
"showImplementationActions":{
"selected":[
{
"key":"downloadZip"
}
]
},
"selectionType":{
"selectedKey":"none"
},
"waitForInput":{
"value":true
},
"implementationConfiguration":{
"inTailoring":true,
"value":{
"relationships":{
"selected":[
{
"key":"describedByDocuments"
},
{
"key":"referenceDocuments"
},
{
"key":"attachments"
},
{
"key":"representations",
"additionalData":{
"designFileImplementationDefinition":{
"value":{
"fileFormatSelection":{
"selectedKey":"specifiedFormats",
"additionalData":{
"formatsDefinition":{
"formats":{
"value":"PDF DXF PLT CGM"
}
}
}
},
"fileSelection":{
"selectedKey":"defaultFile"
}
}
}
}
}
]
}
}
},
"baseConfigurationVersion":{
"value":"nav.3"
},
"implementationConfigurationVersion":{
"value":"nav.1"
},
"defaultSortFields":{
"selectedValues":{
"data":[
{
"itemListsData":[
{
"items":[
{
"additionalData":{
"itemListDefaultSortFieldDefinition":{
"defaultSortDirection":{
"selectedKey":"asc"
}
}
},
"id":"Name"
}
],
"objectType":"PTC.Nav.DesignFiles.Custom.Implementation"
}
],
"adapter":{
"instanceName":"windchill",
"thingName":"PTC.WCAdapter"
}
}
]
}
},
"attributes":{
"selectedValues":{
"data":[
{
"itemListsData":[
{
"items":[
{
"id":"Name",
"ordinal":0
}
],
"objectType":"PTC.Nav.DesignFiles.Custom.Implementation"
},
{
"items":[
{
"id":"Formats",
"ordinal":1
}
],
"objectType":"PTC.Visualization.Representation.Custom.Implementation"
}
],
"adapter":{
"instanceName":"windchill",
"thingName":"PTC.WCAdapter"
}
}
]
}
},
"label":{
"value":""
},
"showExportAction":{
"value":false
},
"enableSearch":{
"additionalData":{
"itemListSearchDefinition":{
"searchHintText":{
"value":"[[PTC.Nav.DesignFiles.FindDesignLabel]]"
}
}
},
"value":true
}
}
사용자 지정 서비스
구성 외에도 각 구성 요소는 비즈니스 로직을 확장하여 구성 요소를 사용자 지정할 수 있도록 지원합니다. 각 구성 요소의 비즈니스 로직에는 확장하고 재정의할 수 있는 사물 템플릿의 재정의 가능 서비스가 포함되어 있습니다. 이 구성 요소에 대한 재정의 가능 서비스는 다음 표에 자세히 설명되어 있습니다.
각 서비스에 대한 반환 및 매개 변수의 예는 사용자 지정 서비스에 대한 입력/출력의 예를 참조하십시오.
이름 | 설명 |
|---|---|
GetConfigurations | 설계 파일에 사용할 수 있는 구성을 반환합니다. 매개 변수: 없음 반환: JSON |
GetImplementationSettings | 모두 다운로드 버튼에 대한 데이터를 포함하는 설정 데이터를 반환합니다. 이 데이터는 설계 파일 구현에서 내부적으로 사용됩니다. 매개 변수: 없음 반환: JSON 객체 |
GetItems | 백엔드 시스템의 설계 파일 목록을 해당 속성 및 값과 함께 반환합니다. 매개 변수: input(필수 사항) - 백엔드 시스템에서 불러올 데이터의 입력 ID와 백엔드 시스템에 대한 어댑터 정보를 포함하는 CCO 형식의 JSON입니다. configuration(필수 사항) - 구성이 포함되어 있는 JSON입니다. 반환: CCO 형식의 JSON |
DefHookGetImplementationActionsList | GetImplementationSettings 서비스의 implementationActions 키 아래에 나열된 작업을 반환합니다. 매개 변수: 없음 반환: JSON:Array |
DefHookImplementationConfigurationDefinitionGroup | 사용 가능한 사용자 지정 구성을 포함하여 설계 파일 구현 정의를 반환합니다. relationships, fileFormatsToDisplay 및 specifiedFormats 구성 속성에 대한 정의를 포함합니다. 매개 변수: 없음 반환: JSON:Array |
구현 정의
{
"array":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"actionBarConfigurationJSON"
}
]
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.DefinitionGroup"
},
"mandatory":false,
"key":"actionBarConfiguration"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"fieldTitleOverride"
}
],
"key":"itemListAttributesDefinition"
},
{
"directDefinition":[
],
"key":"implementationAttributesDefinition"
}
],
"updateServiceName":"",
"minimumSelectedAttributes":null,
"supportedTypes":{
"data":[
{
"itemListsData":[
{
"selectionGroupIds":[
"PCI"
],
"objectType":"PTC.ContentItem"
},
{
"selectionGroupIds":[
"PVR"
],
"objectType":"PTC.Visualization.Representation"
},
{
"selectionGroupIds":[
"PNDCI"
],
"objectType":"PTC.Nav.DesignFiles.Custom.Implementation"
},
{
"selectionGroupIds":[
"PVRCI"
],
"objectType":"PTC.Visualization.Representation.Custom.Implementation"
}
],
"adapter":{
"instanceName":"windchill",
"thingName":"PTC.WCAdapter"
}
}
],
"allowSubsetForTailoring":false
},
"addServiceName":"",
"maximumSelectedAttributes":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory":true,
"key":"attributes"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"label":"1",
"key":"1"
},
{
"label":"2",
"key":"2"
},
{
"label":"3",
"key":"3"
},
{
"label":"4",
"key":"4"
},
{
"label":"5",
"key":"5"
},
{
"label":"6",
"key":"6"
},
{
"label":"7",
"key":"7"
},
{
"label":"8",
"key":"8"
},
{
"label":"9",
"key":"9"
},
{
"label":"-1",
"key":"-1"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Dropdown"
},
"mandatory":false,
"key":"defaultExpansionLevel"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"description":"Sort column in ascending order",
"label":"[[PTC.Nav.ItemList.SortOrder.Asc]]",
"key":"asc"
},
{
"description":"Sort column in descending order",
"label":"[[PTC.Nav.ItemList.SortOrder.Dsc]]",
"key":"dsc"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":false,
"key":"defaultSortDirection"
}
],
"key":"itemListDefaultSortFieldDefinition"
}
],
"updateServiceName":"",
"minimumSelectedAttributes":null,
"supportedTypes":{
"data":[
{
"itemListsData":[
{
"selectionGroupIds":[
"PCI"
],
"objectType":"PTC.ContentItem"
},
{
"selectionGroupIds":[
"PVR"
],
"objectType":"PTC.Visualization.Representation"
},
{
"selectionGroupIds":[
"PNDCI"
],
"objectType":"PTC.Nav.DesignFiles.Custom.Implementation"
},
{
"selectionGroupIds":[
"PVRCI"
],
"objectType":"PTC.Visualization.Representation.Custom.Implementation"
}
],
"adapter":{
"instanceName":"windchill",
"thingName":"PTC.WCAdapter"
}
}
],
"allowSubsetForTailoring":false
},
"addServiceName":"",
"maximumSelectedAttributes":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory":false,
"key":"defaultSortFields"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":true,
"true":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"searchHintText"
}
],
"key":"itemListSearchDefinition"
}
],
"label":"[[PTC.Nav.Yes]]"
},
"false":{
"additionalDefinition":[
],
"label":"[[PTC.Nav.No]]"
},
"label":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Toggle"
},
"mandatory":false,
"key":"enableSearch"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"dynamicallySetTypeServiceName":"GetFilterTypeDefinitionForFilterField",
"type":{
"enum":{
"options":[
],
"updateServiceName":null,
"dynamicallySetOptionsServiceName":null,
"addServiceName":null,
"multiSelect":null
}
}
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.FieldFilter"
},
"mandatory":false,
"key":"defaultSelectedFilterValues"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"filterLabelOverride"
}
],
"key":"itemListFilterFieldDefinition"
}
],
"updateServiceName":"",
"minimumSelectedAttributes":0,
"supportedTypes":{
"data":[
{
"itemListsData":[
{
"selectionGroupIds":[
"PCI"
],
"objectType":"PTC.ContentItem"
},
{
"selectionGroupIds":[
"PVR"
],
"objectType":"PTC.Visualization.Representation"
},
{
"selectionGroupIds":[
"PNDCI"
],
"objectType":"PTC.Nav.DesignFiles.Custom.Implementation"
},
{
"selectionGroupIds":[
"PVRCI"
],
"objectType":"PTC.Visualization.Representation.Custom.Implementation"
}
],
"adapter":{
"instanceName":"windchill",
"thingName":"PTC.WCAdapter"
}
}
],
"allowSubsetForTailoring":false
},
"addServiceName":"",
"maximumSelectedAttributes":1
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory":false,
"key":"filterFields"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":"",
"overflow":null,
"minimumSelectedItems":null,
"options":[
{
"data":{
},
"description":"[[PTC.Nav.DesignFiles.Configuration.DescribedByDocuments_HelpText]]",
"label":"[[PTC.Nav.DesignFiles.Configuration.DescribedByDocuments]]",
"key":"describedByDocuments"
},
{
"data":{
},
"description":"[[PTC.Nav.DesignFiles.Configuration.ReferenceDocuments_HelpText]]",
"label":"[[PTC.Nav.DesignFiles.Configuration.ReferenceDocuments]]",
"key":"referenceDocuments"
},
{
"data":{
},
"description":"[[PTC.Nav.DesignFiles.Configuration.Attachments_HelpText]]",
"label":"[[PTC.Nav.DesignFiles.Configuration.Attachments]]",
"key":"attachments"
},
{
"data":{
},
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"description":"[[PTC.Nav.DesignFiles.Configuration.AllFiles_HelpText]]",
"label":"[[PTC.Nav.DesignFiles.Configuration.AllFiles]]",
"key":"defaultFile"
},
{
"description":"[[PTC.Nav.DesignFiles.Configuration.DefaultFile_HelpText]]",
"label":"[[PTC.Nav.DesignFiles.Configuration.DefaultFile]]",
"key":"allFiles"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":true,
"key":"fileSelection"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"description":"[[PTC.Nav.BusinessLogicCommon.Configuration.AllFormats_HelpText]]",
"label":"[[PTC.Nav.BusinessLogicCommon.Configuration.AllFormats]]",
"key":"allFormats"
},
{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":true,
"key":"formats"
}
],
"key":"formatsDefinition"
}
],
"description":"[[PTC.Nav.BusinessLogicCommon.Configuration.SpecifiedFormats_HelpText]]",
"label":"[[PTC.Nav.BusinessLogicCommon.Configuration.SpecifiedFormats]]",
"key":"specifiedFormats"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":true,
"key":"fileFormatSelection"
}
],
"key":"designFileImplementationDefinition"
}
],
"description":"[[PTC.Nav.DesignFiles.Configuration.Representations_HelpText]]",
"label":"[[PTC.Nav.DesignFiles.Configuration.Representations]]",
"key":"representations"
}
],
"updateServiceName":null,
"minimumSelectedAttributes":"1",
"addServiceName":null,
"constraints":{
"enforceMinimumSelectedItems":{
"message":"[[PTC.Nav.DesignFiles.Configuration.SelectAtleastOneRelationship_ErrorText]]"
}
}
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.CheckboxArray"
},
"mandatory":true,
"key":"relationships"
}
]
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.DefinitionGroup"
},
"mandatory":false,
"key":"implementationConfiguration"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"label"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"minValue":50,
"default":500,
"maxValue":10000,
"step":50
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Number"
},
"mandatory":false,
"key":"maxNumberOfRowsInGrid"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"description":"Disallow items selection",
"label":"[[PTC.Nav.ItemList.SelectionType.None]]",
"key":"none"
},
{
"description":"Allow single item selection",
"label":"[[PTC.Nav.ItemList.SelectionType.Single]]",
"key":"single"
},
{
"description":"Allow multiple items selection",
"label":"[[PTC.Nav.ItemList.SelectionType.Multiple]]",
"key":"multi"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":false,
"key":"selectionType"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":true,
"true":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
"options":[
[
{
"label":"[[PTC.Nav.ItemList.ExportCSVActionLabel]]",
"key":"exportToCsv"
},
{
"label":"[[PTC.Nav.ItemList.ExportCSVAsExcelActionLabel]]",
"key":"exportToExcel"
}
]
]
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":"",
"overflow":null,
"minimumSelectedItems":null,
"options":[
],
"updateServiceName":null,
"addServiceName":null,
"constraints":{
}
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.CheckboxArray"
},
"mandatory":false,
"key":"exportTypes"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":false,
"true":{
"additionalDefinition":[
],
"label":null
},
"false":{
"additionalDefinition":[
],
"label":null
},
"label":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Toggle"
},
"mandatory":false,
"key":"exportUnFilteredData"
}
],
"key":"itemListExportDefinition"
}
],
"label":"[[PTC.Nav.Yes]]"
},
"false":{
"additionalDefinition":[
],
"label":"[[PTC.Nav.No]]"
},
"label":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Toggle"
},
"mandatory":false,
"key":"showExportAction"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"listLabel":null,
"showFilter":false,
"minimumSelectedItems":0,
"showDropDown":false,
"options":[
{
"label":"[[PTC.Nav.BusinessLogicCommon.Configuration.DownloadAll]]",
"key":"downloadZip"
}
],
"updateServiceName":null,
"addServiceName":null,
"showClearSelectedItems":false,
"dropDownLabel":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.List"
},
"mandatory":false,
"key":"showImplementationActions"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":"alphanumeric",
"options":[
{
"description":"Alphanumeric sort order",
"label":"[[PTC.Nav.ItemList.SortOrder.Alphanumeric]]",
"key":"alphanumeric"
},
{
"description":"Natural sort order",
"label":"[[PTC.Nav.ItemList.SortOrder.Natural]]",
"key":"natural"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":false,
"key":"sortOrder"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":false,
"true":{
"additionalDefinition":[
],
"label":"[[PTC.Nav.Yes]]"
},
"false":{
"additionalDefinition":[
],
"label":"[[PTC.Nav.No]]"
},
"label":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Toggle"
},
"mandatory":false,
"key":"waitForInput"
}
]
}
"array":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"actionBarConfigurationJSON"
}
]
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.DefinitionGroup"
},
"mandatory":false,
"key":"actionBarConfiguration"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"fieldTitleOverride"
}
],
"key":"itemListAttributesDefinition"
},
{
"directDefinition":[
],
"key":"implementationAttributesDefinition"
}
],
"updateServiceName":"",
"minimumSelectedAttributes":null,
"supportedTypes":{
"data":[
{
"itemListsData":[
{
"selectionGroupIds":[
"PCI"
],
"objectType":"PTC.ContentItem"
},
{
"selectionGroupIds":[
"PVR"
],
"objectType":"PTC.Visualization.Representation"
},
{
"selectionGroupIds":[
"PNDCI"
],
"objectType":"PTC.Nav.DesignFiles.Custom.Implementation"
},
{
"selectionGroupIds":[
"PVRCI"
],
"objectType":"PTC.Visualization.Representation.Custom.Implementation"
}
],
"adapter":{
"instanceName":"windchill",
"thingName":"PTC.WCAdapter"
}
}
],
"allowSubsetForTailoring":false
},
"addServiceName":"",
"maximumSelectedAttributes":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory":true,
"key":"attributes"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"label":"1",
"key":"1"
},
{
"label":"2",
"key":"2"
},
{
"label":"3",
"key":"3"
},
{
"label":"4",
"key":"4"
},
{
"label":"5",
"key":"5"
},
{
"label":"6",
"key":"6"
},
{
"label":"7",
"key":"7"
},
{
"label":"8",
"key":"8"
},
{
"label":"9",
"key":"9"
},
{
"label":"-1",
"key":"-1"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Dropdown"
},
"mandatory":false,
"key":"defaultExpansionLevel"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"description":"Sort column in ascending order",
"label":"[[PTC.Nav.ItemList.SortOrder.Asc]]",
"key":"asc"
},
{
"description":"Sort column in descending order",
"label":"[[PTC.Nav.ItemList.SortOrder.Dsc]]",
"key":"dsc"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":false,
"key":"defaultSortDirection"
}
],
"key":"itemListDefaultSortFieldDefinition"
}
],
"updateServiceName":"",
"minimumSelectedAttributes":null,
"supportedTypes":{
"data":[
{
"itemListsData":[
{
"selectionGroupIds":[
"PCI"
],
"objectType":"PTC.ContentItem"
},
{
"selectionGroupIds":[
"PVR"
],
"objectType":"PTC.Visualization.Representation"
},
{
"selectionGroupIds":[
"PNDCI"
],
"objectType":"PTC.Nav.DesignFiles.Custom.Implementation"
},
{
"selectionGroupIds":[
"PVRCI"
],
"objectType":"PTC.Visualization.Representation.Custom.Implementation"
}
],
"adapter":{
"instanceName":"windchill",
"thingName":"PTC.WCAdapter"
}
}
],
"allowSubsetForTailoring":false
},
"addServiceName":"",
"maximumSelectedAttributes":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory":false,
"key":"defaultSortFields"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":true,
"true":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"searchHintText"
}
],
"key":"itemListSearchDefinition"
}
],
"label":"[[PTC.Nav.Yes]]"
},
"false":{
"additionalDefinition":[
],
"label":"[[PTC.Nav.No]]"
},
"label":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Toggle"
},
"mandatory":false,
"key":"enableSearch"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"dynamicallySetTypeServiceName":"GetFilterTypeDefinitionForFilterField",
"type":{
"enum":{
"options":[
],
"updateServiceName":null,
"dynamicallySetOptionsServiceName":null,
"addServiceName":null,
"multiSelect":null
}
}
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.FieldFilter"
},
"mandatory":false,
"key":"defaultSelectedFilterValues"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"filterLabelOverride"
}
],
"key":"itemListFilterFieldDefinition"
}
],
"updateServiceName":"",
"minimumSelectedAttributes":0,
"supportedTypes":{
"data":[
{
"itemListsData":[
{
"selectionGroupIds":[
"PCI"
],
"objectType":"PTC.ContentItem"
},
{
"selectionGroupIds":[
"PVR"
],
"objectType":"PTC.Visualization.Representation"
},
{
"selectionGroupIds":[
"PNDCI"
],
"objectType":"PTC.Nav.DesignFiles.Custom.Implementation"
},
{
"selectionGroupIds":[
"PVRCI"
],
"objectType":"PTC.Visualization.Representation.Custom.Implementation"
}
],
"adapter":{
"instanceName":"windchill",
"thingName":"PTC.WCAdapter"
}
}
],
"allowSubsetForTailoring":false
},
"addServiceName":"",
"maximumSelectedAttributes":1
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory":false,
"key":"filterFields"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":"",
"overflow":null,
"minimumSelectedItems":null,
"options":[
{
"data":{
},
"description":"[[PTC.Nav.DesignFiles.Configuration.DescribedByDocuments_HelpText]]",
"label":"[[PTC.Nav.DesignFiles.Configuration.DescribedByDocuments]]",
"key":"describedByDocuments"
},
{
"data":{
},
"description":"[[PTC.Nav.DesignFiles.Configuration.ReferenceDocuments_HelpText]]",
"label":"[[PTC.Nav.DesignFiles.Configuration.ReferenceDocuments]]",
"key":"referenceDocuments"
},
{
"data":{
},
"description":"[[PTC.Nav.DesignFiles.Configuration.Attachments_HelpText]]",
"label":"[[PTC.Nav.DesignFiles.Configuration.Attachments]]",
"key":"attachments"
},
{
"data":{
},
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"description":"[[PTC.Nav.DesignFiles.Configuration.AllFiles_HelpText]]",
"label":"[[PTC.Nav.DesignFiles.Configuration.AllFiles]]",
"key":"defaultFile"
},
{
"description":"[[PTC.Nav.DesignFiles.Configuration.DefaultFile_HelpText]]",
"label":"[[PTC.Nav.DesignFiles.Configuration.DefaultFile]]",
"key":"allFiles"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":true,
"key":"fileSelection"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"description":"[[PTC.Nav.BusinessLogicCommon.Configuration.AllFormats_HelpText]]",
"label":"[[PTC.Nav.BusinessLogicCommon.Configuration.AllFormats]]",
"key":"allFormats"
},
{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":true,
"key":"formats"
}
],
"key":"formatsDefinition"
}
],
"description":"[[PTC.Nav.BusinessLogicCommon.Configuration.SpecifiedFormats_HelpText]]",
"label":"[[PTC.Nav.BusinessLogicCommon.Configuration.SpecifiedFormats]]",
"key":"specifiedFormats"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":true,
"key":"fileFormatSelection"
}
],
"key":"designFileImplementationDefinition"
}
],
"description":"[[PTC.Nav.DesignFiles.Configuration.Representations_HelpText]]",
"label":"[[PTC.Nav.DesignFiles.Configuration.Representations]]",
"key":"representations"
}
],
"updateServiceName":null,
"minimumSelectedAttributes":"1",
"addServiceName":null,
"constraints":{
"enforceMinimumSelectedItems":{
"message":"[[PTC.Nav.DesignFiles.Configuration.SelectAtleastOneRelationship_ErrorText]]"
}
}
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.CheckboxArray"
},
"mandatory":true,
"key":"relationships"
}
]
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.DefinitionGroup"
},
"mandatory":false,
"key":"implementationConfiguration"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"label"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"minValue":50,
"default":500,
"maxValue":10000,
"step":50
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Number"
},
"mandatory":false,
"key":"maxNumberOfRowsInGrid"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"description":"Disallow items selection",
"label":"[[PTC.Nav.ItemList.SelectionType.None]]",
"key":"none"
},
{
"description":"Allow single item selection",
"label":"[[PTC.Nav.ItemList.SelectionType.Single]]",
"key":"single"
},
{
"description":"Allow multiple items selection",
"label":"[[PTC.Nav.ItemList.SelectionType.Multiple]]",
"key":"multi"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":false,
"key":"selectionType"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":true,
"true":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
"options":[
[
{
"label":"[[PTC.Nav.ItemList.ExportCSVActionLabel]]",
"key":"exportToCsv"
},
{
"label":"[[PTC.Nav.ItemList.ExportCSVAsExcelActionLabel]]",
"key":"exportToExcel"
}
]
]
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":"",
"overflow":null,
"minimumSelectedItems":null,
"options":[
],
"updateServiceName":null,
"addServiceName":null,
"constraints":{
}
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.CheckboxArray"
},
"mandatory":false,
"key":"exportTypes"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":false,
"true":{
"additionalDefinition":[
],
"label":null
},
"false":{
"additionalDefinition":[
],
"label":null
},
"label":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Toggle"
},
"mandatory":false,
"key":"exportUnFilteredData"
}
],
"key":"itemListExportDefinition"
}
],
"label":"[[PTC.Nav.Yes]]"
},
"false":{
"additionalDefinition":[
],
"label":"[[PTC.Nav.No]]"
},
"label":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Toggle"
},
"mandatory":false,
"key":"showExportAction"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"listLabel":null,
"showFilter":false,
"minimumSelectedItems":0,
"showDropDown":false,
"options":[
{
"label":"[[PTC.Nav.BusinessLogicCommon.Configuration.DownloadAll]]",
"key":"downloadZip"
}
],
"updateServiceName":null,
"addServiceName":null,
"showClearSelectedItems":false,
"dropDownLabel":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.List"
},
"mandatory":false,
"key":"showImplementationActions"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":"alphanumeric",
"options":[
{
"description":"Alphanumeric sort order",
"label":"[[PTC.Nav.ItemList.SortOrder.Alphanumeric]]",
"key":"alphanumeric"
},
{
"description":"Natural sort order",
"label":"[[PTC.Nav.ItemList.SortOrder.Natural]]",
"key":"natural"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":false,
"key":"sortOrder"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":false,
"true":{
"additionalDefinition":[
],
"label":"[[PTC.Nav.Yes]]"
},
"false":{
"additionalDefinition":[
],
"label":"[[PTC.Nav.No]]"
},
"label":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Toggle"
},
"mandatory":false,
"key":"waitForInput"
}
]
}
