ドキュメント構造

Windchill Navigate のカスタマイズ > カスタムタスクの作成 > コンポーネントを使用したカスタムタスクの作成 > Windchill Navigate コンポーネントの概要 > 使用可能なコンポーネント > アイテムリスト > ドキュメント構造

ドキュメント構造

ドキュメント構造は、アイテムリストコンポーネントの定義済みコンフィギュレーションです。ドキュメント構造には構造ツリーが含まれており、ドキュメントとその子の階層関係が表示されます。ツリー内の各アイテムに対するドキュメント構造には、コンフィギュレーションを介して選択できる属性が表示されます。デフォルトの属性は番号、名前、状態です。

ツリーの初期展開レベルを設定するようにドキュメント構造を設定できます。デフォルトでは、初期展開レベルは 3 に設定されています。ユーザーはツリー内のエレメントを展開したり折りたたんだりすることができます。

ドキュメント構造ツリーの左端の列には、構造レベルを視覚的に表示するインデントが含まれています。デフォルトでは、テーブルの 1 列目は番号です。番号以外の列はすべて、コンフィギュレーションを介して列の順序を定義できます。

ドキュメント構造ではツリーのデータのエクスポートはサポートされていません。

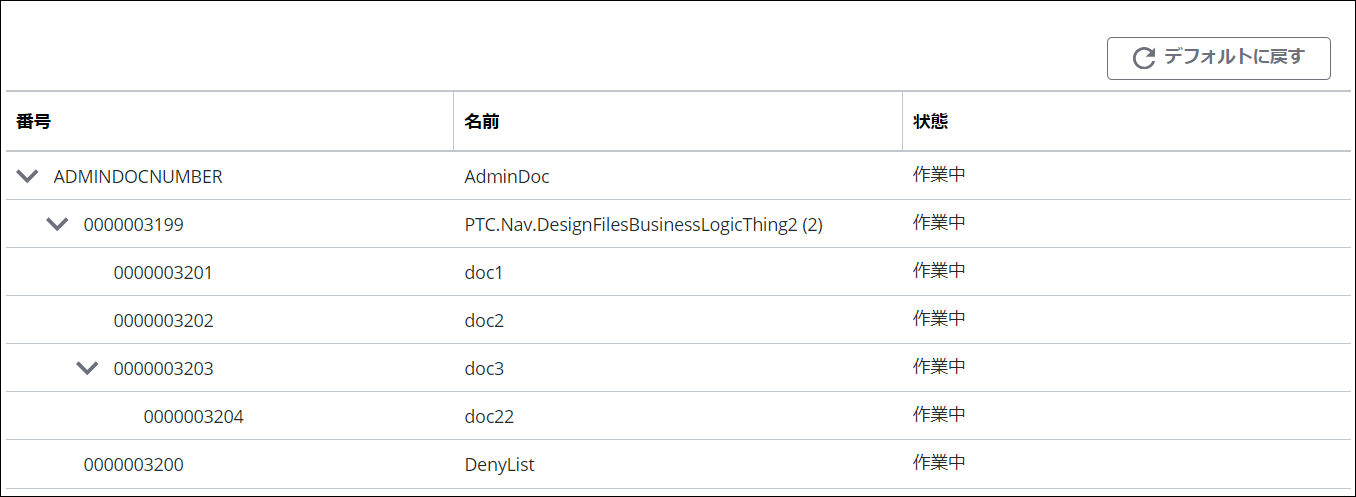

「ドキュメント構造」定義済みコンフィギュレーションのサンプルイメージを以下に示します。

構造ツリーを表示しているユーザーが構造内のアイテムに対するアクセス権を持っていない場合、そのアイテムは表示されず、「いくつかのアイテムは、そのアイテムに対するアクセス権がないため非表示になっています」というメッセージが表示されます。

バインドプロパティ

「ドキュメント構造」のバインドについては、アイテムリストコンポーネントを参照してください。

ドキュメント構造の場合、入力バインドプロパティで PTC.DocMgmt.Document オブジェクトタイプがサポートされています。

selectedItems バインドプロパティの出力には、PTC.DocMgmt.DocStructure オブジェクトタイプのアイテムが含まれています。

コンフィギュレーションプロパティ

ドキュメント構造で使用可能なすべてのコンフィギュレーションプロパティのリストについては、アイテムリストコンポーネントの「コンフィギュレーションプロパティ」テーブルを参照してください。次のテーブルに、コンフィギュレーションプロパティに関連した、ドキュメント構造に固有の追加情報を示します。

コンフィギュレーションの構造の詳細については、コンポーネントのコンフィギュレーション構造を参照してください。

サブプロパティの詳細については、サブプロパティとコンテナキーを参照してください。

プロパティ名	説明		プロパティタイプ	デフォルト値	必須またはオプション
attributes	詳細については、アイテムリストを参照してください。 PTC.DocMgmt.DocStructure オブジェクトタイプの属性を受け入れます。さらに、オブジェクトタイプが PTC.DocMgmt.DocStructure:PTC.Visualization.Representation.Custom.Adapter である DefaultPDFRepresentation 属性を受け入れます。DefaultPDFRepresentation 属性がコンフィギュレーションに含まれている場合は、ドキュメント構造ツリーに「製品表現」列が含まれています。「製品表現」列には、使用可能な製品表現がある各ドキュメントの製品表現を表示するためのリンクが含まれています。デフォルトでは、ドキュメント構造ツリーは、1 つ目の属性、つまり非負序数が最も小さい属性によって並べ替えられます。		属性セレクタ	なし	必須

サンプルコンフィギュレーション

{
"attributes":{
"inTailoring":true,
"selectedValues":{
"data":[
{
"itemListsData":[
{
"items":[
{
"id":"DefaultPDFRepresentation",
"ordinal":3
}
],
"objectType":"PTC.DocMgmt.DocStructure:PTC.Visualization.Representation.Custom.Adapter"
},
{
"items":[
{
"id":"Document|Number",
"ordinal":0
},
{
"id":"Document|Name",
"ordinal":1
},
{
"id":"Document|State#Display",
"ordinal":2
}
],
"objectType":"PTC.DocMgmt.DocStructure"
}
],
"adapter":{
"instanceName":"windchill",
"thingName":"PTC.WCAdapter"
}
}
]
}
},
"defaultExpansionLevel":{
"selectedKey":[
"3"
]
},
"enableSearch":{
"value":false
},
"label":{
"value":""
},
"selectionType":{
"selectedKey":"single"
},
"showExportAction":{
"value":false
},
"waitForInput":{
"value":true
},
"baseConfigurationVersion":{
"value":"nav.3"
},
"implementationConfigurationVersion":{
"value":"nav.1"
}
}

カスタマイズサービス

コンフィギュレーションに加え、コンポーネントごとにビジネスロジックを拡張してコンポーネントをカスタマイズできます。各コンポーネントのビジネスロジックには、拡張およびオーバーライド可能な Thing Template 内のサービスが含まれています。次のテーブルは、このコンポーネントのオーバーライド可能なサービスの詳細を示しています。

各サービスの戻り値とパラメータの例については、カスタマイズサービスの入力/出力の例を参照してください。

名前	説明
DefHookAttributesTypesInfo	アダプタ情報、およびドキュメント構造でサポートされている属性のオブジェクトタイプが格納されている JSON 配列を返します。パラメータ: なし戻り値: JSON 配列
GetConfigurations	ドキュメント構造で使用可能なコンフィギュレーションを返します。パラメータ: なし戻り値: JSON
GetImplementationSettings	ドキュメント構造の実装の設定データを返します。実装はこのサービスをオーバーライドして独自の設定を提供できます。詳細については、アイテムリストの GetImplementationSettings サービスの追加情報のトピックを参照してください。パラメータ: なし戻り値: JSON オブジェクト
GetItems	入力で指定されているドキュメントの構造を返します。パラメータ: input (必須) - バックエンドシステムからフェッチするデータの入力 ID およびバックエンドシステムのアダプタ情報を含む、CCOフォーマットの JSON。 configuration (必須) - 調整マネージャリソースから取得した最終マージコンフィギュレーションを含む JSON。戻り値: CCOフォーマットの JSON
MapItemToInputObject	ドキュメント構造アイテムをドキュメント入力にマッピングし、これを GetItems サービスで使用できます。パラメータ: input (オプション) - 構造のルートにあるドキュメントの入力 ID が含まれているCCOフォーマットの JSON。 item (必須) - マッピングするドキュメントが含まれている JSON。戻り値: 単一のドキュメントの id 属性だけが含まれているCCOフォーマットの JSON。

実装定義

{
"array": [
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"directDefinition": [
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Textbox"
},
"mandatory": false,
"key": "actionBarConfigurationJSON"
}
]
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.DefinitionGroup"
},
"mandatory": false,
"key": "actionBarConfiguration"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"additionalDefinition": [
{
"directDefinition": [
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Textbox"
},
"mandatory": false,
"key": "fieldTitleOverride"
}
],
"key": "itemListAttributesDefinition"
},
{
"directDefinition": [],
"key": "implementationAttributesDefinition"
}
],
"updateServiceName": "",
"minimumSelectedAttributes": null,
"supportedTypes": {
"data": [
{
"itemListsData": [
{
"selectionGroupIds": [
"PSI"
],
"objectType": "PTC.DocMgmt.DocStructure"
}
],
"adapter": {
"instanceName": "windchill",
"thingName": "PTC.WCAdapter"
}
}
],
"allowSubsetForTailoring": false
},
"addServiceName": "",
"maximumSelectedAttributes": null
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory": true,
"key": "attributes"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"options": [
{
"label": "1",
"key": "1"
},
{
"label": "2",
"key": "2"
},
{
"label": "3",
"key": "3"
},
{
"label": "4",
"key": "4"
},
{
"label": "5",
"key": "5"
},
{
"label": "6",
"key": "6"
},
{
"label": "7",
"key": "7"
},
{
"label": "8",
"key": "8"
},
{
"label": "9",
"key": "9"
},
{
"label": "-1",
"key": "-1"
}
],
"updateServiceName": null,
"addServiceName": null
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Dropdown"
},
"mandatory": false,
"key": "defaultExpansionLevel"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"additionalDefinition": [
{
"directDefinition": [
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"options": [
{
"description": "Sort column in ascending order",
"label": "[[PTC.Nav.ItemList.SortOrder.Asc]]",
"key": "asc"
},
{
"description": "Sort column in descending order",
"label": "[[PTC.Nav.ItemList.SortOrder.Dsc]]",
"key": "dsc"
}
],
"updateServiceName": null,
"addServiceName": null
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.RadioButton"
},
"mandatory": false,
"key": "defaultSortDirection"
}
],
"key": "itemListDefaultSortFieldDefinition"
}
],
"updateServiceName": "",
"minimumSelectedAttributes": null,
"supportedTypes": {
"data": [
{
"itemListsData": [
{
"selectionGroupIds": [
"PSI"
],
"objectType": "PTC.DocMgmt.DocStructure"
}
],
"adapter": {
"instanceName": "windchill",
"thingName": "PTC.WCAdapter"
}
}
],
"allowSubsetForTailoring": false
},
"addServiceName": "",
"maximumSelectedAttributes": null
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory": false,
"key": "defaultSortFields"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"default": true,
"true": {
"additionalDefinition": [
{
"directDefinition": [
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Textbox"
},
"mandatory": false,
"key": "searchHintText"
}
],
"key": "itemListSearchDefinition"
}
],
"label": "[[PTC.Nav.Yes]]"
},
"false": {
"additionalDefinition": [],
"label": "[[PTC.Nav.No]]"
}
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Toggle"
},
"mandatory": false,
"key": "enableSearch"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"additionalDefinition": [
{
"directDefinition": [
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"dynamicallySetTypeServiceName": "GetFilterTypeDefinitionForFilterField",
"type": {
"enum": {
"options": [],
"updateServiceName": null,
"dynamicallySetOptionsServiceName": null,
"addServiceName": null,
"multiSelect": null
}
}
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.FieldFilter"
},
"mandatory": false,
"key": "defaultSelectedFilterValues"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Textbox"
},
"mandatory": false,
"key": "filterLabelOverride"
}
],
"key": "itemListFilterFieldDefinition"
}
],
"updateServiceName": "",
"minimumSelectedAttributes": 0,
"supportedTypes": {
"data": [
{
"itemListsData": [
{
"selectionGroupIds": [
"PSI"
],
"objectType": "PTC.DocMgmt.DocStructure"
}
],
"adapter": {
"instanceName": "windchill",
"thingName": "PTC.WCAdapter"
}
}
],
"allowSubsetForTailoring": false
},
"addServiceName": "",
"maximumSelectedAttributes": 1
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory": false,
"key": "filterFields"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.DefinitionGroup"
},
"mandatory": false,
"key": "implementationConfiguration"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Textbox"
},
"mandatory": false,
"key": "label"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"minValue": 50,
"default": 500,
"maxValue": 10000,
"step": 50
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Number"
},
"mandatory": false,
"key": "maxNumberOfRowsInGrid"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"options": [
{
"description": "Disallow items selection",
"label": "[[PTC.Nav.ItemList.SelectionType.None]]",
"key": "none"
},
{
"description": "Allow single item selection",
"label": "[[PTC.Nav.ItemList.SelectionType.Single]]",
"key": "single"
},
{
"description": "Allow multiple items selection",
"label": "[[PTC.Nav.ItemList.SelectionType.Multiple]]",
"key": "multi"
}
],
"updateServiceName": null,
"addServiceName": null
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.RadioButton"
},
"mandatory": false,
"key": "selectionType"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"default": true,
"true": {
"additionalDefinition": [
{
"directDefinition": [
{
"property": {
"options": [
[
{
"label": "[[PTC.Nav.ItemList.ExportCSVActionLabel]]",
"key": "exportToCsv"
},
{
"label": "[[PTC.Nav.ItemList.ExportCSVAsExcelActionLabel]]",
"key": "exportToExcel"
}
]
]
},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"default": "",
"overflow": null,
"minimumSelectedItems": null,
"options": [],
"updateServiceName": null,
"addServiceName": null,
"constraints": {}
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.CheckboxArray"
},
"mandatory": false,
"key": "exportTypes"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"default": false,
"true": {
"additionalDefinition": [],
"label": null
},
"false": {
"additionalDefinition": [],
"label": null
}
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Toggle"
},
"mandatory": false,
"key": "exportUnFilteredData"
}
],
"key": "itemListExportDefinition"
}
],
"label": "[[PTC.Nav.Yes]]"
},
"false": {
"additionalDefinition": [],
"label": "[[PTC.Nav.No]]"
}
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Toggle"
},
"mandatory": false,
"key": "showExportAction"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"default": "alphanumeric",
"options": [
{
"description": "Alphanumeric sort order",
"label": "[[PTC.Nav.ItemList.SortOrder.Alphanumeric]]",
"key": "alphanumeric"
},
{
"description": "Natural sort order",
"label": "[[PTC.Nav.ItemList.SortOrder.Natural]]",
"key": "natural"
}
],
"updateServiceName": null,
"addServiceName": null
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.RadioButton"
},
"mandatory": false,
"key": "sortOrder"
},
{
"property": {},
"value": {
"initializationData": {
"version": "1.0.0",
"constraints": {},
"properties": {
"default": false,
"true": {
"additionalDefinition": [],
"label": "[[PTC.Nav.Yes]]"
},
"false": {
"additionalDefinition": [],
"label": "[[PTC.Nav.No]]"
}
}
},
"elementVersion": "1.0.0",
"elementName": "PTC.Nav.DynamicForm.Toggle"
},
"mandatory": false,
"key": "waitForInput"
}
]
}

これは役に立ちましたか?
