Zeichnungen
"Zeichnungen" ist eine vordefinierte Konfiguration der Komponente "Elementliste". Sie zeigt eine Liste von CAD-Zeichnungen für Teile und CAD-Dokumente an. "Zeichnungen" verfügt über ähnliche Funktionen für die Suche, das Sortieren, das Filtern und das Wiederherstellen von Standardvorgaben wie "Elementliste". "Zeichnungen" zeigt für jede Zeichnung Attribute an. Diese Attribute können durch Konfiguration ausgewählt werden. Die Standardattribute sind "Name", "Formate", "Version" und "Letzte Änderung", wobei "Name" und "Formate" benutzerdefinierte Attribute für Zeichnungen sind. "Name" enthält einen Link zum Herunterladen der Zeichnung. "Formate" enthält ein Dropdown-Menü mit anderen verfügbaren Formaten zum Herunterladen.

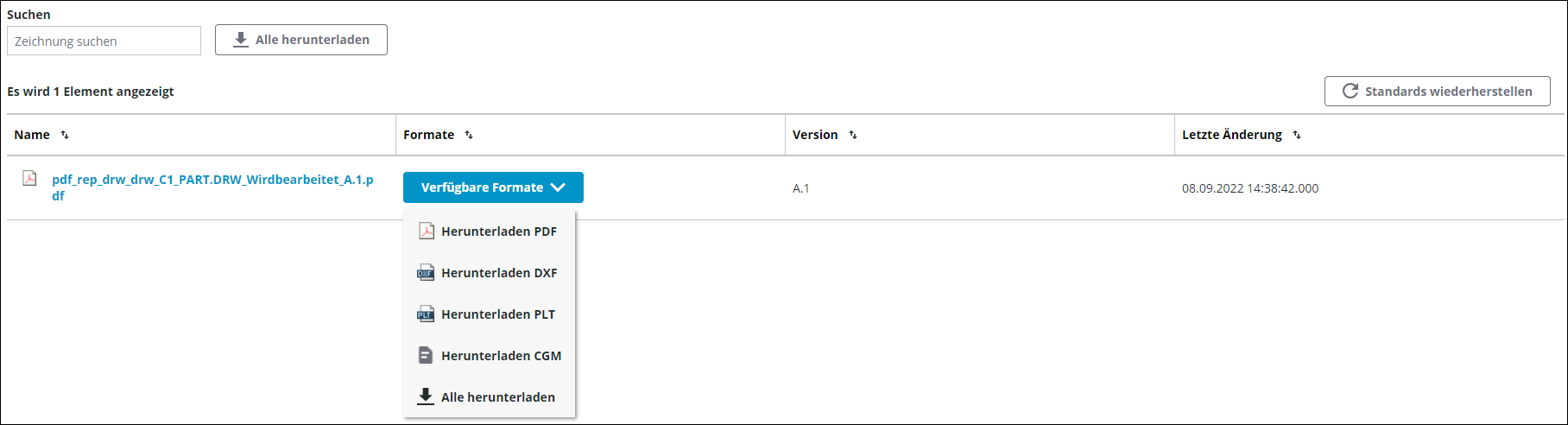

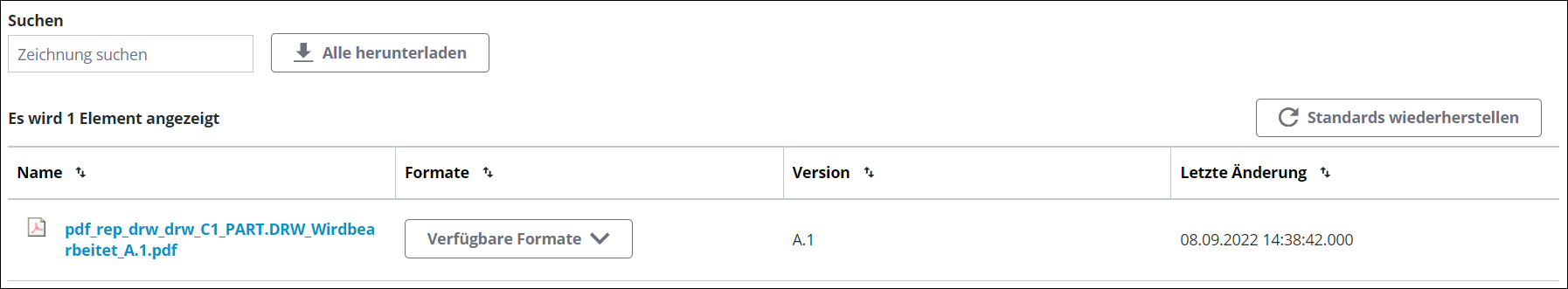

Die folgenden zwei Beispielbilder zeigen die vordefinierte Konfiguration "Zeichnungen":
Bindende Eigenschaften
Informationen zum Binden von "Zeichnungen" finden Sie in der Komponente Elementliste.
 | • Für "Zeichnungen" unterstützt die Eingabe-Bindungseigenschaft die Objekttypen PTC.CADDocumentMgmt.CADDocument und PTC.ProdMgmt.Part. • Die Ausgabe der Bindungseigenschaft selectedItems enthält Elemente mit dem Objekttyp PTC.CADDocumentMgmt.CADDocument. |
Konfigurationseigenschaften
Eine Liste aller verfügbaren Konfigurationseigenschaften für "Zeichnungen" finden Sie in der Tabelle "Konfigurationseigenschaften" für die Komponente Elementliste. Die folgende Tabelle enthält zusätzliche Informationen, die für "Zeichnungen" in Bezug auf die Konfigurationseigenschaften spezifisch sind.
Weitere Informationen zur Struktur der Konfiguration finden Sie unter Konfigurationsstruktur von Komponenten.
Weitere Informationen zu Untereigenschaften finden Sie unter Untereigenschaften und Container-Schlüssel.
Eigenschaftsname | Beschreibung | Eigenschaftstyp | Standardwert | Erforderlich oder optional | |
|---|---|---|---|---|---|
drawingFileSelection | Bestimmt, welche Dateitypen abgerufen werden. Optionen: • all – Ruft alle Zeichnungsdateien des Teils oder CAD-Dokuments ab. • lastModified – Ruft nur die zuletzt geänderte Zeichnungsdatei des Teils oder CAD-Dokuments ab. Diese Konfigurationseigenschaft wird unter der Eigenschaft implementationConfiguration in der Komponentenkonfiguration platziert. | all | Erforderlich | ||
fileFormatsSelection | Bestimmt, welche Dateiformate abgerufen und im Dropdown-Menü in der Spalte "Formate" angezeigt werden. Optionen: • specifiedFormats – Ruft lediglich die angegebenen Dateiformate ab. Verwenden Sie die Eigenschaft formatsDefinition, um die gewünschten Dateiformate anzugeben. Die Dateiformate werden im Dropdown-Menü in derselben Reihenfolge angezeigt, in der sie in der Eigenschaft formatsDefinition aufgeführt sind. • allFormats – Ruft alle verfügbaren Dateiformate ab. Wenn für die Zeichnung ein PDF-Format verfügbar ist, enthält die Spalte "Name" einen Link zum Herunterladen der PDF-Datei, und PDF ist das erste Format im Dropdown-Menü. Diese Konfigurationseigenschaft wird unter der Eigenschaft implementationConfiguration in der Komponentenkonfiguration platziert. | specifiedFormats | Erforderlich | ||
formatsDefinition | Die Liste der angegebenen Formate, die abgerufen werden sollen. Formate müssen durch Leerzeichen getrennt werden. Die Reihenfolge, in der die Formate hier aufgeführt sind, bestimmt die Reihenfolge, in der sie im Dropdown-Menü in der Spalte "Formate" angezeigt werden. Das ist eine Untereigenschaft für fileFormatsSelection. Sie ist nur relevant, wenn fileFormatsSelection auf specifiedFormats festgelegt ist. Der Container-Schlüssel ist implementationConfiguration. | PDF DXF PLT CGM | Erforderlich | ||
attributes | Weitere Informationen finden Sie unter Elementliste. Akzeptiert Attribute des Objekttyps PTC.CADDocumentMgmt.CADDocument. Akzeptiert zudem die Attribute Name und Formats vom Objekttyp PTC.CADDocumentMgmt.CADDocument.Custom.Implementation. | -/- | Erforderlich | ||
defaultSortField | Weitere Informationen finden Sie unter Elementliste. Akzeptiert Attribute der Objekttypen PTC.CADDocumentMgmt.CADDocument und PTC.CADDocumentMgmt.CADDocument.Custom.Implementation. | -/- | Optional | ||
showImplementationActions | Wenn diese Eigenschaft den Schlüssel downloadZip enthält, enthält "Zeichnungen" die Schaltfläche "Alle herunterladen" in der eingebetteten Aktionsleiste. Dadurch können Benutzer alle Zeichnungen herunterladen. downloadZip ist der einzige Wert, der von "Zeichnungen" für diese Eigenschaft unterstützt wird. | -/- | Optional | ||
Beispielkonfiguration
{
"showImplementationActions":{
"selected":[
{
"key":"downloadZip"
}
]
},
"selectionType":{
"selectedKey":"none"
},
"waitForInput":{
"value":true
},
"implementationConfiguration":{
"inTailoring":true,
"value":{
"drawingFileSelection":{
"selectedKey":"all"
},
"fileFormatsSelection":{
"selectedKey":"specifiedFormats",
"additionalData":{
"formatsDefinition":{
"formats":{
"value":"PDF DXF PLT CGM"
}
}
}
}
}
},
"baseConfigurationVersion":{
"value":"nav.3"
},
"implementationConfigurationVersion":{
"value":"nav.2"
},
"defaultSortFields":{
"selectedValues":{
"data":[
{
"itemListsData":[
{
"items":[
{
"additionalData":{
"itemListDefaultSortFieldDefinition":{
"defaultSortDirection":{
"selectedKey":"asc"
}
}
},
"id":"Name"
}
],
"objectType":"PTC.CADDocumentMgmt.CADDocument.Custom.Implementation"
}
],
"adapter":{
"instanceName":"windchill",
"thingName":"PTC.WCAdapter"
}
}
]
}
},
"attributes":{
"selectedValues":{
"data":[
{
"itemListsData":[
{
"items":[
{
"id":"Version",
"ordinal":2
},
{
"id":"LastModified",
"ordinal":3
}
],
"objectType":"PTC.CADDocumentMgmt.CADDocument"
},
{
"items":[
{
"id":"Name",
"ordinal":0
},
{
"id":"Formats",
"ordinal":1
}
],
"objectType":"PTC.CADDocumentMgmt.CADDocument.Custom.Implementation"
}
],
"adapter":{
"instanceName":"windchill",
"thingName":"PTC.WCAdapter"
}
}
]
}
},
"label":{
"value":""
},
"showExportAction":{
"value":false
},
"enableSearch":{
"additionalData":{
"itemListSearchDefinition":{
"searchHintText":{
"value":"[[PTC.Nav.Drawings.FindDrawing]]"
}
}
},
"value":true
}
}
"showImplementationActions":{
"selected":[
{
"key":"downloadZip"
}
]
},
"selectionType":{
"selectedKey":"none"
},
"waitForInput":{
"value":true
},
"implementationConfiguration":{
"inTailoring":true,
"value":{
"drawingFileSelection":{
"selectedKey":"all"
},
"fileFormatsSelection":{
"selectedKey":"specifiedFormats",
"additionalData":{
"formatsDefinition":{
"formats":{
"value":"PDF DXF PLT CGM"
}
}
}
}
}
},
"baseConfigurationVersion":{
"value":"nav.3"
},
"implementationConfigurationVersion":{
"value":"nav.2"
},
"defaultSortFields":{
"selectedValues":{
"data":[
{
"itemListsData":[
{
"items":[
{
"additionalData":{
"itemListDefaultSortFieldDefinition":{
"defaultSortDirection":{
"selectedKey":"asc"
}
}
},
"id":"Name"
}
],
"objectType":"PTC.CADDocumentMgmt.CADDocument.Custom.Implementation"
}
],
"adapter":{
"instanceName":"windchill",
"thingName":"PTC.WCAdapter"
}
}
]
}
},
"attributes":{
"selectedValues":{
"data":[
{
"itemListsData":[
{
"items":[
{
"id":"Version",
"ordinal":2
},
{
"id":"LastModified",
"ordinal":3
}
],
"objectType":"PTC.CADDocumentMgmt.CADDocument"
},
{
"items":[
{
"id":"Name",
"ordinal":0
},
{
"id":"Formats",
"ordinal":1
}
],
"objectType":"PTC.CADDocumentMgmt.CADDocument.Custom.Implementation"
}
],
"adapter":{
"instanceName":"windchill",
"thingName":"PTC.WCAdapter"
}
}
]
}
},
"label":{
"value":""
},
"showExportAction":{
"value":false
},
"enableSearch":{
"additionalData":{
"itemListSearchDefinition":{
"searchHintText":{
"value":"[[PTC.Nav.Drawings.FindDrawing]]"
}
}
},
"value":true
}
}
Anpassungsdienste
Zusätzlich zur Konfiguration unterstützt jede Komponente das Anpassen durch Erweitern ihrer Geschäftslogik. Die Geschäftslogik jeder Komponente umfasst überschreibbare Dienste in einer Dingvorlage, die Sie erweitern und überschreiben können. Die überschreibbaren Dienste für diese Komponente sind in der nachfolgenden Tabelle aufgeführt.
Beispiele für Rückgaben und Parameter für jeden Dienst finden Sie unter Beispiele für Eingaben/Ausgaben für Anpassungsdienste.
Name | Beschreibung |
|---|---|
GetConfigurations | Gibt die verfügbaren Konfigurationen für "Zeichnungen" zurück. Parameter: Keine Gibt zurück: JSON |
GetImplementationSettings | Gibt die Einstellungsdaten zurück, die auch die Daten für die Schaltfläche "Alle herunterladen" umfassen. Diese Daten werden intern bei der Implementierung "Zeichnungen" verwendet. Parameter: Keine Gibt zurück: JSON |
GetItems | Gibt die Liste der Zeichnungen aus dem Backend-System zusammen mit ihren Attributen und Werten zurück. Parameter: input (Erforderlich) – JSON im CCO-Format, das die Eingabe-ID für die aus dem Backend-System abzurufenden Daten sowie die Adapterinformationen für das Backend-System enthält configuration (Erforderlich) – JSON mit der endgültigen zusammengeführten Konfiguration, die aus der Anpassungsmanager-Ressource abgerufen wurde Gibt zurück: JSON im CCO-Format |
DefHookGetImplementationActionsList | Gibt die Aktionen zurück, die unter dem Schlüssel implementationActions im Dienst GetImplementationSettings aufgeführt sind. Parameter: Keine Gibt zurück: JSON-Array |
DefHookImplementationConfigurationDefinitionGroup | Gibt die Implementierungsdefinition von "Zeichnungen" mit den verfügbaren benutzerdefinierten Konfigurationen zurück. Enthält die Definition für die Konfigurationseigenschaften getDrawingOptions und getDrawingFormats. Parameter: Keine Gibt zurück: JSON-Array |
Implementierungsdefinition
{
"array":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"actionBarConfigurationJSON"
}
]
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.DefinitionGroup"
},
"mandatory":false,
"key":"actionBarConfiguration"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"fieldTitleOverride"
}
],
"key":"itemListAttributesDefinition"
},
{
"directDefinition":[
],
"key":"implementationAttributesDefinition"
}
],
"updateServiceName":"",
"minimumSelectedAttributes":null,
"supportedTypes":{
"data":[
],
"allowSubsetForTailoring":false
},
"addServiceName":"",
"maximumSelectedAttributes":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory":true,
"key":"attributes"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"label":"1",
"key":"1"
},
{
"label":"2",
"key":"2"
},
{
"label":"3",
"key":"3"
},
{
"label":"4",
"key":"4"
},
{
"label":"5",
"key":"5"
},
{
"label":"6",
"key":"6"
},
{
"label":"7",
"key":"7"
},
{
"label":"8",
"key":"8"
},
{
"label":"9",
"key":"9"
},
{
"label":"-1",
"key":"-1"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Dropdown"
},
"mandatory":false,
"key":"defaultExpansionLevel"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"description":"Sort column in ascending order",
"label":"[[PTC.Nav.ItemList.SortOrder.Asc]]",
"key":"asc"
},
{
"description":"Sort column in descending order",
"label":"[[PTC.Nav.ItemList.SortOrder.Dsc]]",
"key":"dsc"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":false,
"key":"defaultSortDirection"
}
],
"key":"itemListDefaultSortFieldDefinition"
}
],
"updateServiceName":"",
"minimumSelectedAttributes":null,
"supportedTypes":{
"data":[
],
"allowSubsetForTailoring":false
},
"addServiceName":"",
"maximumSelectedAttributes":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory":false,
"key":"defaultSortFields"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":true,
"true":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"searchHintText"
}
],
"key":"itemListSearchDefinition"
}
],
"label":"[[PTC.Nav.Yes]]"
},
"false":{
"additionalDefinition":[
],
"label":"[[PTC.Nav.No]]"
},
"label":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Toggle"
},
"mandatory":false,
"key":"enableSearch"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"dynamicallySetTypeServiceName":"GetFilterTypeDefinitionForFilterField",
"type":{
"enum":{
"options":[
],
"updateServiceName":null,
"dynamicallySetOptionsServiceName":null,
"addServiceName":null,
"multiSelect":null
}
}
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.FieldFilter"
},
"mandatory":false,
"key":"defaultSelectedFilterValues"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"filterLabelOverride"
}
],
"key":"itemListFilterFieldDefinition"
}
],
"updateServiceName":"",
"minimumSelectedAttributes":0,
"supportedTypes":{
"data":[
],
"allowSubsetForTailoring":false
},
"addServiceName":"",
"maximumSelectedAttributes":1
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory":false,
"key":"filterFields"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"description":"[[PTC.Nav.BusinessLogicCommon.Configuration.AllFormats_HelpText]]",
"label":"[[PTC.Nav.BusinessLogicCommon.Configuration.AllFormats]]",
"key":"allFormats"
},
{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":true,
"key":"formats"
}
],
"key":"formatsDefinition"
}
],
"description":"[[PTC.Nav.BusinessLogicCommon.Configuration.SpecifiedFormats_HelpText]]",
"label":"[[PTC.Nav.BusinessLogicCommon.Configuration.SpecifiedFormats]]",
"key":"specifiedFormats"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":true,
"key":"fileFormatsSelection"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"description":"[[PTC.Nav.Drawings.Configuration.LastModified_HelpText]]",
"label":"[[PTC.Nav.Drawings.Configuration.LastModified]]",
"key":"lastModified"
},
{
"description":"[[PTC.Nav.Drawings.Configuration.All_HelpText]]",
"label":"[[PTC.Nav.Drawings.Configuration.All]]",
"key":"all"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":true,
"key":"drawingFileSelection"
}
]
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.DefinitionGroup"
},
"mandatory":false,
"key":"implementationConfiguration"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"label"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"minValue":50,
"default":500,
"maxValue":10000,
"step":50
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Number"
},
"mandatory":false,
"key":"maxNumberOfRowsInGrid"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"description":"Disallow items selection",
"label":"[[PTC.Nav.ItemList.SelectionType.None]]",
"key":"none"
},
{
"description":"Allow single item selection",
"label":"[[PTC.Nav.ItemList.SelectionType.Single]]",
"key":"single"
},
{
"description":"Allow multiple items selection",
"label":"[[PTC.Nav.ItemList.SelectionType.Multiple]]",
"key":"multi"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":false,
"key":"selectionType"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":true,
"true":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
"options":[
[
{
"label":"[[PTC.Nav.ItemList.ExportCSVActionLabel]]",
"key":"exportToCsv"
},
{
"label":"[[PTC.Nav.ItemList.ExportCSVAsExcelActionLabel]]",
"key":"exportToExcel"
}
]
]
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":"",
"overflow":null,
"minimumSelectedItems":null,
"options":[
],
"updateServiceName":null,
"addServiceName":null,
"constraints":{
}
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.CheckboxArray"
},
"mandatory":false,
"key":"exportTypes"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":false,
"true":{
"additionalDefinition":[
],
"label":null
},
"false":{
"additionalDefinition":[
],
"label":null
},
"label":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Toggle"
},
"mandatory":false,
"key":"exportUnFilteredData"
}
],
"key":"itemListExportDefinition"
}
],
"label":"[[PTC.Nav.Yes]]"
},
"false":{
"additionalDefinition":[
],
"label":"[[PTC.Nav.No]]"
},
"label":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Toggle"
},
"mandatory":false,
"key":"showExportAction"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"listLabel":null,
"showFilter":false,
"minimumSelectedItems":0,
"showDropDown":false,
"options":[
{
"label":"[[PTC.Nav.BusinessLogicCommon.Configuration.DownloadAll]]",
"key":"downloadZip"
}
],
"updateServiceName":null,
"addServiceName":null,
"showClearSelectedItems":false,
"dropDownLabel":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.List"
},
"mandatory":false,
"key":"showImplementationActions"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":"alphanumeric",
"options":[
{
"description":"Alphanumeric sort order",
"label":"[[PTC.Nav.ItemList.SortOrder.Alphanumeric]]",
"key":"alphanumeric"
},
{
"description":"Natural sort order",
"label":"[[PTC.Nav.ItemList.SortOrder.Natural]]",
"key":"natural"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":false,
"key":"sortOrder"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":false,
"true":{
"additionalDefinition":[
],
"label":"[[PTC.Nav.Yes]]"
},
"false":{
"additionalDefinition":[
],
"label":"[[PTC.Nav.No]]"
},
"label":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Toggle"
},
"mandatory":false,
"key":"waitForInput"
}
]
}
"array":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"actionBarConfigurationJSON"
}
]
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.DefinitionGroup"
},
"mandatory":false,
"key":"actionBarConfiguration"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"fieldTitleOverride"
}
],
"key":"itemListAttributesDefinition"
},
{
"directDefinition":[
],
"key":"implementationAttributesDefinition"
}
],
"updateServiceName":"",
"minimumSelectedAttributes":null,
"supportedTypes":{
"data":[
],
"allowSubsetForTailoring":false
},
"addServiceName":"",
"maximumSelectedAttributes":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory":true,
"key":"attributes"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"label":"1",
"key":"1"
},
{
"label":"2",
"key":"2"
},
{
"label":"3",
"key":"3"
},
{
"label":"4",
"key":"4"
},
{
"label":"5",
"key":"5"
},
{
"label":"6",
"key":"6"
},
{
"label":"7",
"key":"7"
},
{
"label":"8",
"key":"8"
},
{
"label":"9",
"key":"9"
},
{
"label":"-1",
"key":"-1"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Dropdown"
},
"mandatory":false,
"key":"defaultExpansionLevel"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"description":"Sort column in ascending order",
"label":"[[PTC.Nav.ItemList.SortOrder.Asc]]",
"key":"asc"
},
{
"description":"Sort column in descending order",
"label":"[[PTC.Nav.ItemList.SortOrder.Dsc]]",
"key":"dsc"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":false,
"key":"defaultSortDirection"
}
],
"key":"itemListDefaultSortFieldDefinition"
}
],
"updateServiceName":"",
"minimumSelectedAttributes":null,
"supportedTypes":{
"data":[
],
"allowSubsetForTailoring":false
},
"addServiceName":"",
"maximumSelectedAttributes":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory":false,
"key":"defaultSortFields"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":true,
"true":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"searchHintText"
}
],
"key":"itemListSearchDefinition"
}
],
"label":"[[PTC.Nav.Yes]]"
},
"false":{
"additionalDefinition":[
],
"label":"[[PTC.Nav.No]]"
},
"label":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Toggle"
},
"mandatory":false,
"key":"enableSearch"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"dynamicallySetTypeServiceName":"GetFilterTypeDefinitionForFilterField",
"type":{
"enum":{
"options":[
],
"updateServiceName":null,
"dynamicallySetOptionsServiceName":null,
"addServiceName":null,
"multiSelect":null
}
}
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.FieldFilter"
},
"mandatory":false,
"key":"defaultSelectedFilterValues"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"filterLabelOverride"
}
],
"key":"itemListFilterFieldDefinition"
}
],
"updateServiceName":"",
"minimumSelectedAttributes":0,
"supportedTypes":{
"data":[
],
"allowSubsetForTailoring":false
},
"addServiceName":"",
"maximumSelectedAttributes":1
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.AttributesSelector"
},
"mandatory":false,
"key":"filterFields"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"description":"[[PTC.Nav.BusinessLogicCommon.Configuration.AllFormats_HelpText]]",
"label":"[[PTC.Nav.BusinessLogicCommon.Configuration.AllFormats]]",
"key":"allFormats"
},
{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":true,
"key":"formats"
}
],
"key":"formatsDefinition"
}
],
"description":"[[PTC.Nav.BusinessLogicCommon.Configuration.SpecifiedFormats_HelpText]]",
"label":"[[PTC.Nav.BusinessLogicCommon.Configuration.SpecifiedFormats]]",
"key":"specifiedFormats"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":true,
"key":"fileFormatsSelection"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"description":"[[PTC.Nav.Drawings.Configuration.LastModified_HelpText]]",
"label":"[[PTC.Nav.Drawings.Configuration.LastModified]]",
"key":"lastModified"
},
{
"description":"[[PTC.Nav.Drawings.Configuration.All_HelpText]]",
"label":"[[PTC.Nav.Drawings.Configuration.All]]",
"key":"all"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":true,
"key":"drawingFileSelection"
}
]
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.DefinitionGroup"
},
"mandatory":false,
"key":"implementationConfiguration"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Textbox"
},
"mandatory":false,
"key":"label"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"minValue":50,
"default":500,
"maxValue":10000,
"step":50
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Number"
},
"mandatory":false,
"key":"maxNumberOfRowsInGrid"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"options":[
{
"description":"Disallow items selection",
"label":"[[PTC.Nav.ItemList.SelectionType.None]]",
"key":"none"
},
{
"description":"Allow single item selection",
"label":"[[PTC.Nav.ItemList.SelectionType.Single]]",
"key":"single"
},
{
"description":"Allow multiple items selection",
"label":"[[PTC.Nav.ItemList.SelectionType.Multiple]]",
"key":"multi"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":false,
"key":"selectionType"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":true,
"true":{
"additionalDefinition":[
{
"directDefinition":[
{
"property":{
"options":[
[
{
"label":"[[PTC.Nav.ItemList.ExportCSVActionLabel]]",
"key":"exportToCsv"
},
{
"label":"[[PTC.Nav.ItemList.ExportCSVAsExcelActionLabel]]",
"key":"exportToExcel"
}
]
]
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":"",
"overflow":null,
"minimumSelectedItems":null,
"options":[
],
"updateServiceName":null,
"addServiceName":null,
"constraints":{
}
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.CheckboxArray"
},
"mandatory":false,
"key":"exportTypes"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":false,
"true":{
"additionalDefinition":[
],
"label":null
},
"false":{
"additionalDefinition":[
],
"label":null
},
"label":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Toggle"
},
"mandatory":false,
"key":"exportUnFilteredData"
}
],
"key":"itemListExportDefinition"
}
],
"label":"[[PTC.Nav.Yes]]"
},
"false":{
"additionalDefinition":[
],
"label":"[[PTC.Nav.No]]"
},
"label":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Toggle"
},
"mandatory":false,
"key":"showExportAction"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"listLabel":null,
"showFilter":false,
"minimumSelectedItems":0,
"showDropDown":false,
"options":[
{
"label":"[[PTC.Nav.BusinessLogicCommon.Configuration.DownloadAll]]",
"key":"downloadZip"
}
],
"updateServiceName":null,
"addServiceName":null,
"showClearSelectedItems":false,
"dropDownLabel":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.List"
},
"mandatory":false,
"key":"showImplementationActions"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":"alphanumeric",
"options":[
{
"description":"Alphanumeric sort order",
"label":"[[PTC.Nav.ItemList.SortOrder.Alphanumeric]]",
"key":"alphanumeric"
},
{
"description":"Natural sort order",
"label":"[[PTC.Nav.ItemList.SortOrder.Natural]]",
"key":"natural"
}
],
"updateServiceName":null,
"addServiceName":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.RadioButton"
},
"mandatory":false,
"key":"sortOrder"
},
{
"property":{
},
"value":{
"initializationData":{
"version":"1.0.0",
"constraints":{
},
"properties":{
"default":false,
"true":{
"additionalDefinition":[
],
"label":"[[PTC.Nav.Yes]]"
},
"false":{
"additionalDefinition":[
],
"label":"[[PTC.Nav.No]]"
},
"label":null
}
},
"elementVersion":"1.0.0",
"elementName":"PTC.Nav.DynamicForm.Toggle"
},
"mandatory":false,
"key":"waitForInput"
}
]
}
