Attribute
Definition und Verwendung
Die Komponente "Attribute" ist ein Widget, das Name-Wert-Paare anzeigt. Der Wert wird immer unter dem Namen angezeigt. Sie können Werte unterschiedlicher Datentypen anzeigen. Ein Satz von Attributen kann als Gruppe mit einem Gruppennamen dargestellt werden.

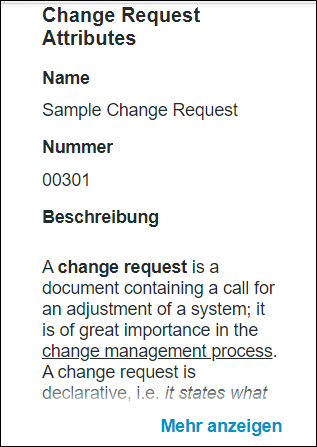

Die folgenden Beispielabbildungen zeigen die Komponente "Attribute":

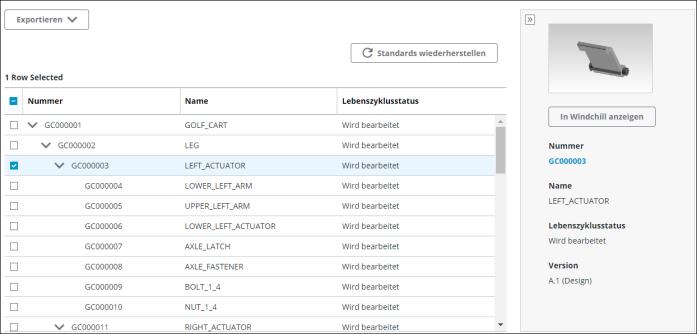

Die Attribute für das ausgewählte Teil oder Dokument werden im Vorschaufenster angezeigt. Das Fenster wird auf der rechten Seite des Bildschirms angezeigt, wie in der folgenden Abbildung gezeigt.
Die Komponente "Attribute" kann auf die folgende Weise konfiguriert werden:
• Definieren Sie die Attribute, die angezeigt werden sollen.
• Legen Sie das Layout und die zugehörigen Darstellungseinstellungen fest.
• Definieren Sie den Titel für eine Attributgruppe. Diese Option ist nur für Attributgruppen mit vertikalem Layout verfügbar.
• Fügen Sie mithilfe eines Decorators einen Link zu den vordefinierten Aufgaben für ein Attribut hinzu. Derzeit wird nur der erste in der Liste der Decorators gefundene Decorator unterstützt.
Fügen Sie in Ihrer Konfiguration den Decorator einschließlich appId und thingName (PTC.Nav.LinkToAppDecoratorThing) zum Attribut hinzu, um dem Attribut einen Link hinzuzufügen. Beispiel:
 | Ab Windchill Navigate 9.4.0 befindet sich der Schlüssel decoratedType unter dem Schlüssel decoration im Abschnitt metadata der Konfiguration. |
metadata: {
Number: {
"label": "Number",
"type": "STRING",
"decoration": {
"decoratedType": "HTML",
"decorators": [{
"thingName": "PTC.Nav.LinkToAppDecoratorThing",
"parameters": {
"appId": "PTC.Nav.ViewDesignFiles"
}
}]
}
Number: {
"label": "Number",
"type": "STRING",
"decoration": {
"decoratedType": "HTML",
"decorators": [{
"thingName": "PTC.Nav.LinkToAppDecoratorThing",
"parameters": {
"appId": "PTC.Nav.ViewDesignFiles"
}
}]
}
Sie können zu den folgenden Aufgaben navigieren, indem Sie die entsprechenden, unten aufgeführten App-IDs verwenden:
Aufgabe | Anwendungs-ID |
|---|---|
SAMMLUNG FÜR TEILE-AUFGABEN | |
Konstruktionsdateien anzeigen | PTC.Nav.ViewDesignFiles |
Zeichnung anzeigen | PTC.Nav.ViewDrawing |
In 3D anzeigen und messen | PTC.Nav.ViewAndMeasureIn3D |
Teileeigenschaften anzeigen | PTC.Nav.ViewPartProperties |
Teileliste anzeigen | PTC.Nav.ViewPartList |
Teilestruktur anzeigen | PTC.Nav.ViewPartStructure |
SAMMLUNG FÜR DOKUMENTAUFGABEN | |
Dokument anzeigen | PTC.Nav.ViewDocument |
Dokumentstruktur anzeigen | PTC.Nav.ViewDocumentStructure |
Generische Attribute ist eine generische, vordefinierte Konfiguration für die Komponente "Attribute".
Bindende Eigenschaften
Eingabe | ||
|---|---|---|
Eigenschaftsname | Beschreibung | Eigenschaftstyp |
Input | Dient zum Identifizieren der Daten, die aus dem Backend-System abgerufen werden sollen. Beispiel-JSON: { "version":"1.0.0", "data":[ { "adapter":{ "thingName":"PTC.WCAdapter", "instanceName":"windchill" }, "itemListsData":[ { "objectType":"PTC.ChangeMgmt.ChangeRequest", "items":[ { "id":{ "value":"OR:wt.change2.WTChangeRequest2:439476" } } ] } ] } ] } | JSON im CCO-Format |
TailoringName | Identifiziert eine Instanz der Komponente "Attribute" eindeutig. Dieser Wert wird intern für die Suche nach Anpassungsinformationen für die bestimmte Instanz verwendet. Verwenden Sie diese Bindungseigenschaft nur, wenn eine dedizierte Anpassungsseite für Ihre benutzerdefinierte Aufgabe vorhanden ist. | String |
SubComponentConfiguration | Binden Sie die Konfiguration an diese Eigenschaft, wenn diese Komponente als Unterkomponente innerhalb einer anderen Komponente oder innerhalb eines enthaltenen Mashups verwendet wird. Beispiel-JSON: { "implementationThingName":"PTC.Nav.AttributesGenericBusinessLogicThing", "configuration":{ "layout":{ "selectedKey":"horizontal", "additionalData":{ }, "version":"1.0.0" }, "attributes":{ "sets":[ { "data":{ "selectedValues":{ "data":[ { "itemListsData":[ { "items":[ { "id":"Role#Display", "ordinal":0 }, { "id":"Activity|Deadline", "ordinal":5 }, { "id":"Status#Display", "ordinal":4 } ], "objectType":"PTC.Workflow.WorkItem" }, { "items":[ { "id":"Category#Display", "ordinal":1 }, { "id":"RequestPriority#Display", "ordinal":3 } ], "objectType":"PTC.ChangeMgmt.ChangeRequest" } ], "adapter":{ "instanceName":"windchill", "thingName":"PTC.WCAdapter" } } ] } } } ] } } } | JSON |
Konfigurationseigenschaften

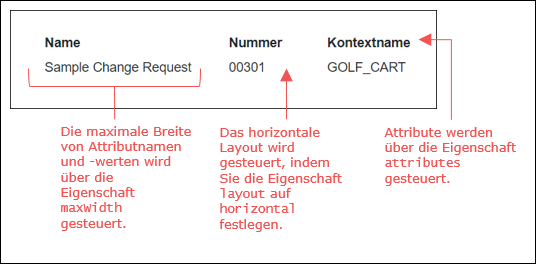

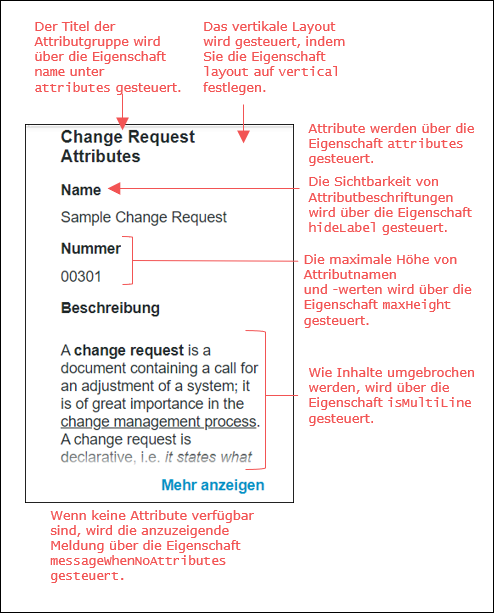

Die folgende Tabelle und die folgenden Abbildungen zeigen die für die Konfiguration dieser Komponente verwendeten JSON-Eigenschaften an.
Weitere Informationen zur Struktur der Konfiguration finden Sie unter Konfigurationsstruktur von Komponenten.
Weitere Informationen zu Untereigenschaften finden Sie unter Untereigenschaften und Container-Schlüssel.
Eigenschaftsname | Beschreibung | Eigenschaftstyp | Standardwert | Erforderlich oder optional | |
|---|---|---|---|---|---|
attributes | Die Liste der Attribute, für die Daten aus dem Backend-System abgerufen werden müssen Für Windchill müssen diese Eigenschaftsnamen mit denen übereinstimmen, die vom Windchill REST Services-EDM definiert sind. Außerdem wird das Attribut DefaultPDFRepresentation mit dem Objekttyp PTC.DocMgmt.DocStructure:PTC.Visualization.Representation.Custom.Adapter akzeptiert. Wenn das Attribut DefaultPDFRepresentation in der Konfiguration enthalten ist, wird das Attribut Darstellung eingeschlossen. Das Attribut Darstellung enthält einen Link, um die Darstellung des Elements anzuzeigen, sofern verfügbar. | -/- | Erforderlich | ||
isMultiLine | Bestimmt, ob Inhalte umgebrochen werden sollen. Optionen: true, false. Diese Eigenschaft ist eine Untereigenschaft von layout und ist nur relevant, wenn layout auf vertical festgelegt ist. Der Container-Schlüssel ist isMultilineDefinition. | -/- | Erforderlich | ||
layout | Bestimmt, wie Attribute in der Benutzeroberfläche angeordnet werden. Folgende Optionen sind verfügbar: • vertical: Attribute werden untereinander angeordnet. • horizontal: Attribute werden nebeneinander angeordnet. Die verfügbaren Untereigenschaften für layout hängen davon ab, ob vertical oder horizontal ausgewählt ist. Weitere Informationen finden Sie in den Beispielkonfigurationen für Generische Attribute. | -/- | Erforderlich | ||
maxHeight | Maximale Höhe für Attributname und -wert auf der Benutzeroberfläche Wenn der Inhalt den Eigenschaftswert maxHeight überschreitet, ist der Link "Mehr anzeigen/Weniger anzeigen" oder die Schaltfläche verfügbar. Diese Eigenschaft ist nur für die beiden folgenden Fälle relevant: • Wenn für layout der Wert horizontal festgelegt ist. In diesem Fall handelt es sich um eine Untereigenschaft von layout. • Wenn layout auf vertical festgelegt ist und isMultiLine auf true festgelegt ist. In diesem Fall handelt es sich um eine Untereigenschaft von isMultiLine. Der Container-Schlüssel ist dimensionDefinition. | -/- | Erforderlich | ||
maxWidth | Maximale Breite für Attributname und -wert in der Benutzeroberfläche Diese Eigenschaft ist nur für die beiden folgenden Fälle relevant: • Wenn für layout der Wert horizontal festgelegt ist. In diesem Fall handelt es sich um eine Untereigenschaft von layout. • Wenn layout auf vertical festgelegt ist und isMultiLine auf false festgelegt ist. In diesem Fall handelt es sich um eine Untereigenschaft von isMultiLine. Der Container-Schlüssel ist dimensionDefinition. | -/- | Erforderlich | ||
messageWhenNoAttributes | Erlaubt das Anzeigen einer Meldung, wenn keine Attribute vorhanden sind. Dieser Wert kann leer bleiben. In diesem Fall wird keine Meldung angezeigt, und es wird kein spezieller Platzhalter beibehalten. | -/- | Optional | ||
hideLabel | Steuert die Sichtbarkeit von Attributbeschriftungen. • Legen Sie die Eigenschaft auf true fest, um die Attributbeschriftung auszublenden. • Legen Sie die Eigenschaft auf false fest, um die Attributbeschriftung anzuzeigen. | false | Optional | ||
Beispielkonfiguration
Eine Beispielkonfiguration für die Komponente "Attribute" finden Sie in der Konfiguration Generische Attribute.
Anpassungsdienste
Zusätzlich zur Konfiguration unterstützt jede Komponente das Anpassen durch Erweitern ihrer Geschäftslogik. Die Geschäftslogik jeder Komponente umfasst überschreibbare Dienste in einer Dingvorlage, die Sie erweitern und überschreiben können. Die überschreibbaren Dienste für diese Komponente sind in der nachfolgenden Tabelle aufgeführt.
Beispiele für Rückgaben und Parameter für jeden Dienst finden Sie unter Beispiele für Eingaben/Ausgaben für Anpassungsdienste.
Name | Beschreibung |
|---|---|
GetConfigurations | Gibt die verfügbaren Konfigurationen für die Implementierung der Komponente zurück. Parameter: Keine Gibt zurück: JSON |
GetImplementationLabel | Gibt entweder den lokalisierten Namen der Komponente oder das Token zurück, die verwendet werden können, um den lokalisierten Namen abzurufen. Dieser lokalisierte Name wird in der Benutzeroberfläche von Mashup Builder angezeigt. Parameter: Keine Gibt zurück: Zeichenfolge |
ProcessAttributesConfiguration | Verarbeitet die Attributkonfiguration und unterteilt Attribute in vordefinierte Attribute und zusätzliche Attribute. Gibt eine JSON mit Schlüssel-Wert-Paaren in der folgenden Form zurück: • OOTBAttributes : OOTB Attributes configuration CCO JSON • additionalAttributes : Additional Attributes configuration CCO JSON Die Attribute werden nach ihrem Objekttyp in vordefinierte und zusätzliche Attribute unterteilt. Attribute, deren Objekttyp auf .Custom.Adapter oder Custom.Implementation endet, werden als zusätzliche Attribute behandelt. Alle anderen Attribute werden als vordefinierte Attribute betrachtet. Parameter: attributes (Erforderlich) – JSON mit der Liste der vordefinierten Attribute und zusätzlichen Attribute configuration (Optional) – JSON mit der endgültigen zusammengeführten Konfiguration, die aus der Anpassungsmanager-Ressource abgerufen wurde Gibt zurück: JSON im CCO-Format |
GetAttributesValues | Gibt eine JSON mit Attributen und deren Werten zurück. Parameter: input (Erforderlich) – JSON im CCO-Format, das die Eingabe-ID für die aus dem Backend-System abzurufenden Daten sowie die Adapterinformationen für das Backend-System enthält configuration (Optional) – JSON mit der endgültigen zusammengeführten Konfiguration, die aus der Anpassungsmanager-Ressource abgerufen wurde attributes (Erforderlich) – JSON mit der Liste der vordefinierten Attribute und zusätzlichen Attribute Gibt zurück: JSON im CCO-Format |
GetAdditionalAttributesValues | Gibt eine JSON mit Werten für zusätzliche Attribute zurück. Dieser Dienst sollte durch die Komponentenimplementierung implementiert werden. Parameter: input (Erforderlich) – JSON im CCO-Format, das die Eingabe-ID für die aus dem Backend-System abzurufenden Daten sowie die Adapterinformationen für das Backend-System enthält configuration (Optional) – JSON mit der endgültigen zusammengeführten Konfiguration, die aus der Anpassungsmanager-Ressource abgerufen wurde attributes (Erforderlich) – JSON mit der Liste der zusätzlichen Attribute OOTBAttributesValues (Optional) – JSON im CCO-Format mit Werten der vordefinierten Attribute, die von GetAttributesValues zurückgegeben werden Anhand dieser Werte können Werte für zusätzliche Attribute berechnet werden. Gibt zurück: JSON im CCO-Format |
GetAdditionalAttributes | Gibt die Liste der zusätzlichen Attributen zurück, die der Liste der verfügbaren vordefinierten Attribute hinzugefügt werden sollen. Parameter: Keine Gibt zurück: JSON |
UpdateAvailableAttributes | Aktualisiert ein oder mehrere Attribute aus der Liste der Attribute und gibt die endgültige Liste zurück. Parameter: attributes (Erforderlich) – JSON mit der Liste der vordefinierten Attribute und zusätzlichen Attribute Gibt zurück: JSON |
Implementierungsdefinition
Die Implementierungsdefinition der Komponente "Attribute" finden Sie in der Konfiguration Generische Attribute.
