属性
定义和用法
“属性”组件属于小组件，用于显示名称值对。该值始终显示在名称下方。可以显示不同数据类型的值。可使用组名称将一个属性集显示为一个组。

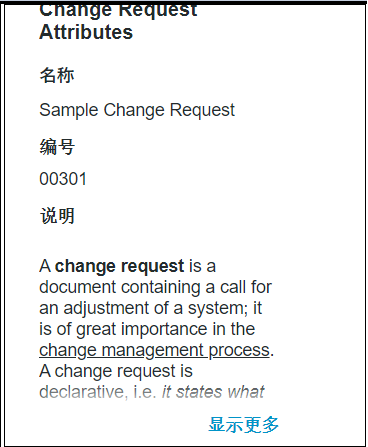

下面是一个示例图像，其中显示了“属性”组件：

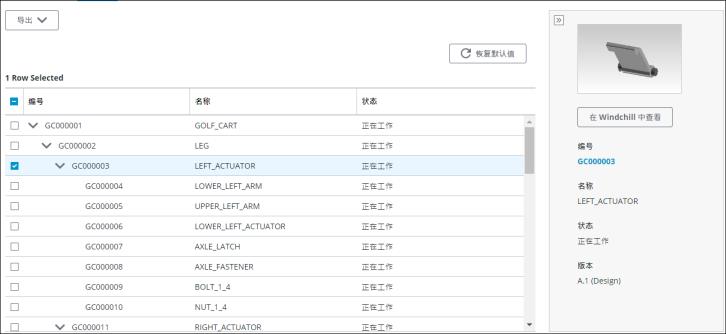

选定部件或文档的属性显示在屏幕右侧的预览窗格中，如下图所示。
可通过以下方式配置“属性”组件：
• 定义要显示的属性。
• 设置布局和相关的显示设置。
• 定义属性组的标题；这仅适用于具有垂直布局的属性组。
• 使用修饰器为属性添加指向某一预设任务的链接。目前，仅支持在修饰器列表中找到的第一个修饰器。
要将链接添加到属性，请在配置中向属性添加修饰器，包括 appId 和 thingName (PTC.Nav.LinkToAppDecoratorThing)。例如：
 | 从 ThingWorx Navigate 9.4.0 开始，decoratedType 键会移到配置的 decoration 部分中的 metadata 键下方。 |
metadata: {
Number: {
"label": "Number",
"type": "STRING",
"decoration": {
"decoratedType": "HTML",
"decorators": [{
"thingName": "PTC.Nav.LinkToAppDecoratorThing",
"parameters": {
"appId": "PTC.Nav.ViewDesignFiles"
}
}]
}
Number: {
"label": "Number",
"type": "STRING",
"decoration": {
"decoratedType": "HTML",
"decorators": [{
"thingName": "PTC.Nav.LinkToAppDecoratorThing",
"parameters": {
"appId": "PTC.Nav.ViewDesignFiles"
}
}]
}
可使用下面列出的 App ID 导航至相应的任务：
任务 | App ID |
|---|---|
部件任务集合 | |
查看设计文件 | PTC.Nav.ViewDesignFiles |
查看绘图 | PTC.Nav.ViewDrawing |
在 3D 中查看和测量 | PTC.Nav.ViewAndMeasureIn3D |
查看部件特性 | PTC.Nav.ViewPartProperties |
查看部件列表 | PTC.Nav.ViewPartList |
查看部件结构 | PTC.Nav.ViewPartStructure |
文档任务集合 | |
查看文档 | PTC.Nav.ViewDocument |
查看文档结构 | PTC.Nav.ViewDocumentStructure |
属性通用是适用于“属性”组件的通用预定义配置。
绑定属性
输入 | ||
|---|---|---|
特性名称 | 说明 | 属性类型 |
Input | 用于标识要从后端系统中获取的数据。 JSON 示例： { "version":"1.0.0", "data":[ { "adapter":{ "thingName":"PTC.WCAdapter", "instanceName":"windchill" }, "itemListsData":[ { "objectType":"PTC.ChangeMgmt.ChangeRequest", "items":[ { "id":{ "value":"OR:wt.change2.WTChangeRequest2:439476" } } ] } ] } ] } | CCO 格式的 JSON |
TailoringName | 用于唯一标识“属性”组件的实例。此值在内部使用，可供查找此特定实例的定制信息。 仅当自定义任务存在专用定制页面时，才使用此绑定属性。 | 字符串 |
SubComponentConfiguration | 当此组件用作另一组件内或内置混搭内的一个子组件时，会将配置绑定到此属性。 JSON 示例： { "implementationThingName":"PTC.Nav.AttributesGenericBusinessLogicThing", "configuration":{ "layout":{ "selectedKey":"horizontal", "additionalData":{ }, "version":"1.0.0" }, "attributes":{ "sets":[ { "data":{ "selectedValues":{ "data":[ { "itemListsData":[ { "items":[ { "id":"Role#Display", "ordinal":0 }, { "id":"Activity|Deadline", "ordinal":5 }, { "id":"Status#Display", "ordinal":4 } ], "objectType":"PTC.Workflow.WorkItem" }, { "items":[ { "id":"Category#Display", "ordinal":1 }, { "id":"RequestPriority#Display", "ordinal":3 } ], "objectType":"PTC.ChangeMgmt.ChangeRequest" } ], "adapter":{ "instanceName":"windchill", "thingName":"PTC.WCAdapter" } } ] } } } ] } } } | JSON |
配置属性

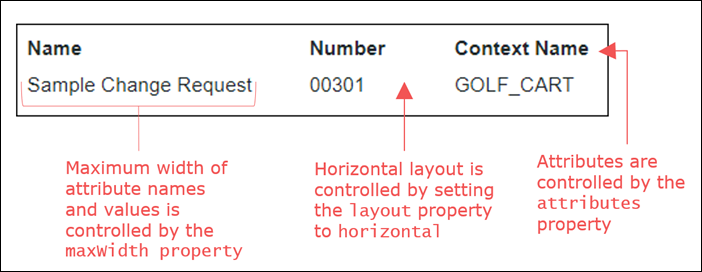

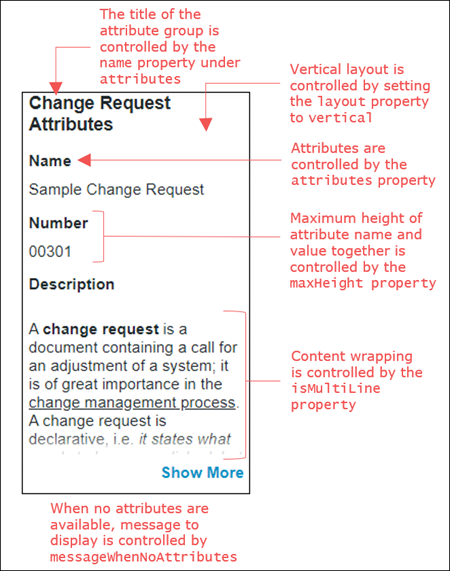

以下表格和图像显示用于配置此组件的 JSON 属性。
有关详细信息，请参阅组件配置结构。
有关子属性的详细信息，请参阅子属性和容器键。
特性名称 | 说明 | 属性类型 | 默认值 | 必需或可选 | |
|---|---|---|---|---|---|
attributes | 需要从后端系统获取其数据的属性的列表。 对于 Windchill，这些属性名称必须与 Windchill REST Services EDM 定义的属性名称相同。 此外，还接受具有 PTC.DocMgmt.DocStructure:PTC.Visualization.Representation.Custom.Adapter 对象类型的 DefaultPDFRepresentation 属性。如果 DefaultPDFRepresentation 属性包含在配置中，则包括“表示”属性。“表示”属性包含一个链接，可用于查看项的表示 (如果有)。 | 不适用 | 必需 | ||
isMultiLine | 确定内容是否应换行。选项：true、false。 此属性为 layout 的子属性，且仅当 layout 设置为 vertical 时，此属性才相关。其容器键为 isMultilineDefinition。 | 不适用 | 必需 | ||
layout | 用于确定属性在用户界面中的排列方式。可用选项包括： • vertical：属性纵向堆叠。 • horizontal：属性横向排列。 | 不适用 | 必需 | ||
maxHeight | 用户界面中属性的名称和值的最大高度。 如果内容超出 maxHeight 属性值，则系统会提供“显示更多/显示更少”链接或按钮。 此属性仅与以下两种情况有关： • 当 layout 设置为 horizontal 时。在这种情况下，此属性为 layout 的子属性。 • 当 layout 设置为 vertical，而 isMultiLine 设置为 true 时。在这种情况下，此属性为 isMultiLine 的子属性。 其容器键为 dimensionDefinition。 | 不适用 | 必需 | ||
maxWidth | 用户界面中属性的名称和值的最大宽度。 此属性仅与以下两种情况有关： • 当 layout 设置为 horizontal 时。在这种情况下，此属性为 layout 的子属性。 • 当 layout 设置为 vertical，而 isMultiLine 设置为 false 时。在这种情况下，此属性为 isMultiLine 的子属性。 其容器键为 dimensionDefinition。 | 不适用 | 必需 | ||
messageWhenNoAttributes | 允许在无属性可用时显示消息。 该值可留空。此时不会显示任何消息，也不会保留任何特殊占位符。 | 不适用 | 可选 | ||
配置示例
有关“属性”组件的配置示例，请参阅属性通用配置。
自定义服务
除配置外，每个组件还支持通过扩展其业务逻辑来自定义组件。每个组件的业务逻辑在事物模板中都包含可改写服务，您可以对这些服务进行扩展和改写。下表对此组件的可改写服务进行了详细说明。
有关每个服务的返回值和参数的示例，请参阅自定义服务的输入/输出示例。
名称 | 说明 |
|---|---|
GetConfigurations | 返回组件实施的可用配置。 参数：无 返回：JSON |
GetImplementationLabel | 返回此组件的本地化名称或可用于获取此本地化名称的标记。此本地化名称显示在 Mashup Builder 用户界面中。 参数：无 返回：字符串 |
ProcessAttributesConfiguration | 用于处理属性配置，并将属性分为预设属性和附加属性。 返回 JSON，其中包含下列形式的键值对： • OOTBAttributes : OOTB Attributes configuration CCO JSON • additionalAttributes : Additional Attributes configuration CCO JSON 系统会根据对象类型将属性拆分为预设属性和附加属性。对象类型以 .Custom.Adapter 或 Custom.Implementation 结尾的属性将被视为附加属性。而所有其他属性都将被视为预设属性。 参数： attributes (必需) - JSON，其中包含预设属性和附加属性的列表。 configuration (可选) - JSON，其中包含从“定制管理器”资源获得的最终合并配置。 返回：CCO 格式的 JSON |
GetAttributesValues | 返回具有属性及其值的 JSON。 参数： input (必需) - CCO 格式的 JSON，其中包含要从后端系统获取的数据的输入 ID，以及后端系统的适配器信息。 configuration (可选) - JSON，其中包含从“定制管理器”资源获得的最终合并配置。 attributes (必需) - JSON，其中包含预设属性和附加属性的列表。 返回：CCO 格式的 JSON |
GetAdditionalAttributesValues | 返回具有其他属性值的 JSON。此服务应通过组件实施来实现。 参数： input (必需) - CCO 格式的 JSON，其中包含要从后端系统获取的数据的输入 ID，以及后端系统的适配器信息。 configuration (可选) - JSON，其中包含从“定制管理器”资源获得的最终合并配置。 attributes (必需) - JSON，其中包含附加属性的列表。 返回：CCO 格式的 JSON |
GetAdditionalAttributes | 返回要添加至可用预设属性列表中的附加属性的列表。 参数：无 返回：JSON |
UpdateAvailableAttributes | 更新属性列表中的一个或多个属性，并返回最终列表。 参数： attributes (必需) - JSON，其中包含预设属性和附加属性的列表。 返回：JSON |
实施定义
有关“属性”组件的实施定义，请参阅属性通用配置。
