Обзор архитектуры
Этот раздел содержит обзор аспектов архитектуры для реализаций Servigistics InService:
Выбор архитектуры развертывания могут осложнять многие факторы:
• Расположение исходного содержимого (создаваемого и несоздаваемого) сравнительно с расположением решения Servigistics InService:
• База потребителей, которая будет иметь доступ к содержимому.
• Расположение и требования для динамической интеграции решения Servigistics InService и других информационных систем, предоставляющих такие услуги, как заказы деталей и первичные учетные документы.
• Методы, используемые для предоставления опубликованного содержимого базе пользователей.
В этом разделе представлены типичные примеры архитектуры, которая может удовлетворять большинству любых требований от простых реализаций Servigistics InService для этапов разработки и контроля качества до больших производственных архитектур, поддерживающих тысячи параллельно работающих пользователей.

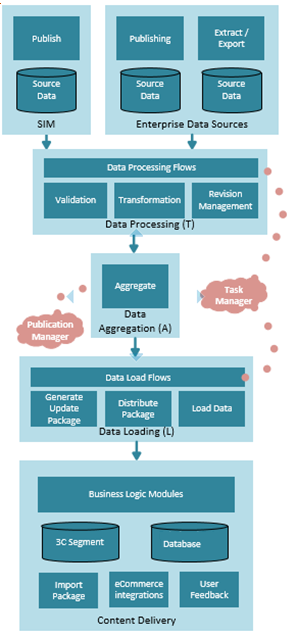

Полное решение по управлению жизненным циклом обслуживания должно выполнять целый ряд функций. Он начинается с поддержки создающего источника содержимого для обслуживания, публикации и заданий преобразования, чтобы подготовить содержимое и поставить содержимое в более широкую базу потребителей, и заканчивается способами обратной связи с потребителями и интеграцией с приложениями электронной коммерции. Следующая схема иллюстрирует эти функциональные потребности и их взаимосвязи.
Схема состоит из следующих элементов:
• Управление информацией об обслуживании и другие исходные данные предприятия. Она управляет технической информацией об изделиях, такой как:
◦ Процедуры разборки и сборки
◦ Процедуры тестирования и настройки
◦ Служебные информационные сообщения
◦ Информация о запасных частях
◦ Ограничение применимости службы
• Обработка данных - информация об обслуживании извлекается из источника и преобразуется, чтобы соответствовать системе доставки содержимого.
• Загрузка данных - завершающая задача, перемещающая информацию об обслуживании в систему доставки содержимого.
• Доставка содержимого - содержимое для обслуживания делается доступным для базы пользователей. Выполняется интеграция с решениями электронной коммерции. Получается отзыв пользователя.

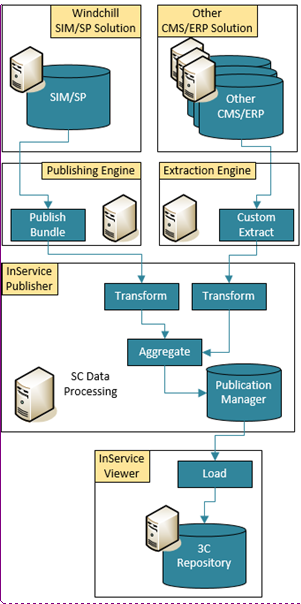

С точки зрения развертывания среда управления жизненным циклом обслуживания должна иметь такие системы, как показано на следующей схеме.
Для простоты каждая система представлена здесь как один сервер. Однако каждый сервер может состоять из множества аппаратных ресурсов, зависящих от требований планирования, производительности и масштабируемости.
Схема состоит из следующих элементов:
• Windchill SIM/SP или другой источник содержимого управления информацией об обслуживании - решения, включающие в себя содержимое информации об обслуживании. В производственной настройке это обычно рассматривается как внутренняя или "офисная" система.
• Другая система CMS/ERP и обработчик экстракции - если данные от сторонней системы CMS/ERP должны загружаться в Servigistics InService, то необходимо написать пользовательский обработчик экстракции, чтобы извлекать данные из сторонней системы и преобразовывать эти данные в формат CSV, ожидаемый Servigistics InService. Дополнительные сведения см. в разделе Руководство по публикации и загрузке Servigistics InService.
• Обработчик публикаций Windchill или другой извлекающий ресурс - обработчик, используемый для извлечения содержимого для обслуживания в виде наборов для отправки в систему доставки содержимого. В производственной настройке это обычно рассматривается как внутренняя или "офисная" система.
• Publisher - получает пакет информации об обслуживании и выполняет задачи преобразования, агрегирования и загрузки, чтобы переместить содержимое для обслуживания в систему доставки содержимого. В производственной настройке это обычно рассматривается как внутренняя или "офисная" система.
• Viewer - предоставляет базе пользователей доступ к содержимому для обслуживания. В производственной настройке это обычно рассматривается как внешняя или "клиентская" система. Она может размещаться внутри предприятия, у внешней третьей стороны или в облаке.
