详细图表示例
本小节将提供有关定义每种示例图表的重要组件的详细信息。
趋势图
要创建趋势图来显示当年创建的缺陷数及其解决方案 (按状态显示，并每天汇总)，请执行下列操作：
1. 在“制图值”面板上，定义下列值：
|
字段
|
值
|
|---|---|
|
开始日期
|
Date, Jan 1, 2010
|
|
结束日期
|
运行图表日期
|
|
间隔类型
|
Day
|
|
状态
|
State
|
|
值
|
In Review [alias Submitted]
Assigned [alias Submitted]
In Development [alias In Development]
Inactive
Completed [alias Completed]
In Testing [alias In Testing]
Accepted [alias Submitted]
Proposed [alias Submitted]
Ready for Automated Testing
Started
Unavailable
|
|
包括终值
|
已启用
|
2. 在“图形”选项卡中，单击“图形样式”的折线图图标。

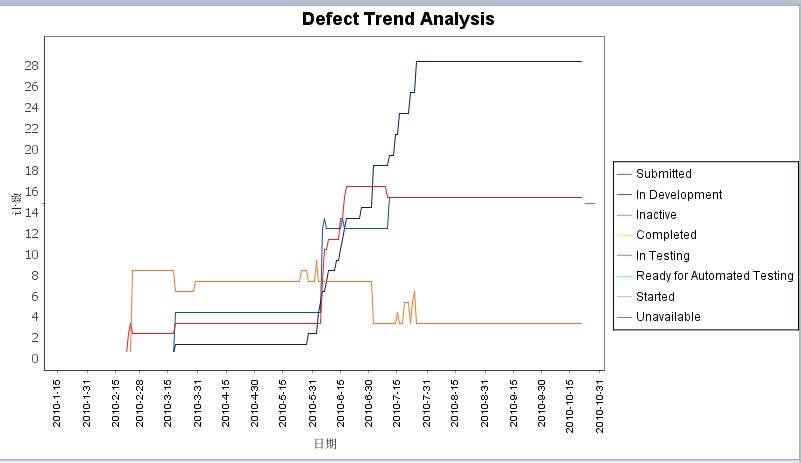

例如，会生成下列图表：
项字段趋势图
要创建项字段趋势图来报告测试创作活动在数周时间段内的进度，请执行下列操作：
1. 在“查询”选项卡上，选择显示要绘制图表的项目项的查询。
2. 在“制图值”选项卡上的“时间值”下方，定义下列值：
|
字段
|
值
|
|---|---|
|
开始日期
|
在右侧字段中选择“项日期字段”，然后选择“创建日期”。
|
|
结束日期
|
选择“计算的日期”。
|
|
间隔类型
|
选择“周”。在右侧的字段中，指定间隔值。键入 52。
|
3. 在“项字段值”下方，定义下列表达式：
|
数字字段
|
表达式标签
|
|---|---|
|
Test Case Content Count - Open
|
Draft
|
|
Test Case Content Count - In Review
|
In Review
|
|
Test Case Content Count - Published
|
Published
|
对于所有表达式，“轴标签”都是 Test Cases，“显示模式”都是 #,###。
4. 在“显示属性”下方，为“将图表值显示为”选择“值”。
5. 在“图形”选项卡中，选择“图形样式”的垂直条形图图标。
6. 在“图形”选项卡中，选择下方面板中的“颜色”选项卡。然后，为 Draft、In Review 和 Published 数据定义自定义颜色。
7. 单击“确定”。

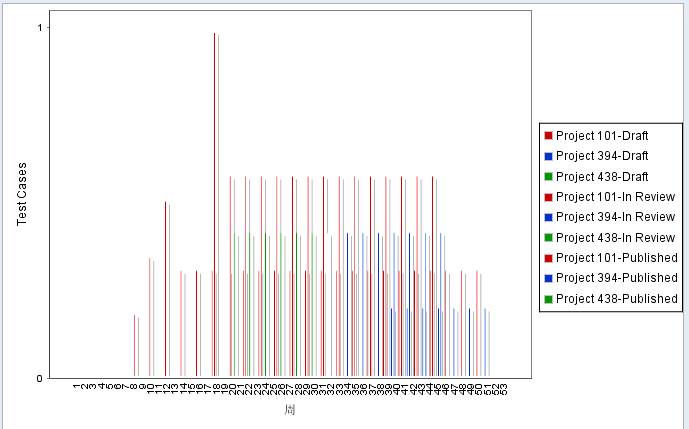

例如，会生成下列图表：
分布图
要创建分布图来显示每个产品的活动项目的健康状况和状态，请执行下列操作：
1. 在“查询”选项卡上，选择显示活动项目项的查询。
2. 在“制图值”选项卡的“要制图的值”下方，选择 Product 作为“字段”，然后从“值”列表中选择活动产品。
3. 启用“包括终值”和“显示零计数值”。
4. 在 > 选项卡上，定义下列表达式：
|
聚合表达式
|
表达式标签
|
轴标签
|
显示模式
|
|---|---|---|---|
|
count()
|
# of Projects
|
Count
|
#,###
|
|
max("Product Health Value")
|
Health
|
Count
|
none
|
|
sum("Total Estimated Effort")
|
Total Estimated Effort
|
Days
|
#,##0 days
|
|
sum("Total Actual Effort")
|
Total Actual Effort
|
Days
|
#,##0 days
|
|
sum("Total Estimated Effort")-sum("Total Actual Effort")
|
Effort Variance
|
Days
|
#,##0 days
|
5. 在“图形”选项卡中，选择“图形样式”的表呈现图标。
6. 在 > 选项卡上，为 Health 计算表达式定义下列“范围定义”。
|
标签
|
自
|
至
|
图标
|
文本样式
|
显示格式
|
|---|---|---|---|---|---|
|
Green
|
-1.0
|
-1.0
|
green circle image
|
Plain
|
Icon
|
|
Yellow
|
0.0
|
0.0
|
yellow circle image
|
Plain
|
Icon
|
|
Red
|
1.0
|
1.0
|
red circle image
|
Plain
|
Icon
|
为 Effort Variance 计算表达式定义下列“范围定义”。
|
标签
|
自
|
至
|
图标
|
文本样式
|
显示格式
|
|---|---|---|---|---|---|
|
Red
|
-Infinity
|
0.0
|
red circle image
|
Plain
|
Icon & Value
|
|
Yellow
|
1.0
|
10.0
|
yellow circle image
|
Plain
|
Icon & Value
|
|
Green
|
11.0
|
Infinity
|
green circle image
|
Plain
|
Icon & Value
|
7. 单击“确定”。
例如，会生成下列图表：
项字段图表
要创建项字段图表来显示所有活动项目的工作量、预算和安排指标，请执行下列操作：
1. 在“查询”选项卡上，选择显示活动项目项的查询。
2. 在“制图值”选项卡上，定义下列表达式：
|
字段名称/表达式
|
表达式标签
|
显示模式
|
|---|---|---|
|
“Health Value”
|
Health
|
|
|
“Estimated Budget”
|
Est. Budget
|
$#,###
|
|
“Actual Budget”
|
Act. Budget
|
$#,###
|
|
“Budget Variance”
|
Budget Variance
|
$#,###
|
|
“Estimated Effort”
|
Est. Effort
|
#,###.#hrs
|
|
“Actual Effort”
|
Act. Effort
|
#,###.#hrs
|
|
“Effort Variance”
|
Effort Variance
|
#,###.#hrs
|
3. 在“项标识符”字段，指定 {Project} ({Product})。
4. 在 > 面板上，为 Health 计算表达式定义下列“范围定义”。
|
标签
|
自
|
至
|
图标
|
文本样式
|
显示格式
|
|---|---|---|---|---|---|
|
Green
|
-1.0
|
-1.0
|
green circle image
|
Plain
|
Icon
|
|
Yellow
|
0.0
|
0.0
|
yellow circle image
|
Plain
|
Icon
|
|
Red
|
1.0
|
1.0
|
red circle image
|
Plain
|
Icon
|
为 Budget Variance 计算表达式定义下列“范围定义”。
|
标签
|
自
|
至
|
图标
|
文本样式
|
显示格式
|
|---|---|---|---|---|---|
|
Red
|
-9.99999999E8
|
-100001.0
|
red circle image
|
Plain
|
Icon & Value
|
|
Yellow
|
-10000.0
|
10.0
|
yellow circle image
|
Plain
|
Icon & Value
|
|
Green
|
10000.0
|
9.99999999E8
|
green circle image
|
Plain
|
Icon & Value
|
为 Effort Variance 计算表达式定义下列“范围定义”。
|
标签
|
自
|
至
|
图标
|
文本样式
|
显示格式
|
|---|---|---|---|---|---|
|
Red
|
0.15000000000001
|
9999.0
|
red circle image
|
Plain
|
Icon & Value
|
|
Yellow
|
1.0E-13
|
0.15
|
yellow circle image
|
Plain
|
Icon & Value
|
|
Green
|
-9999.0
|
0.0
|
green circle image
|
Plain
|
Icon & Value
|
5. 单击“确定”。
例如，会生成下列图表：
