要创建趋势图
1. 选择下列项之一：
◦ >
◦ > >
“创建图表”对话框会显示“常规”面板。
2. 对于“图表类型”列表，选择“趋势”。

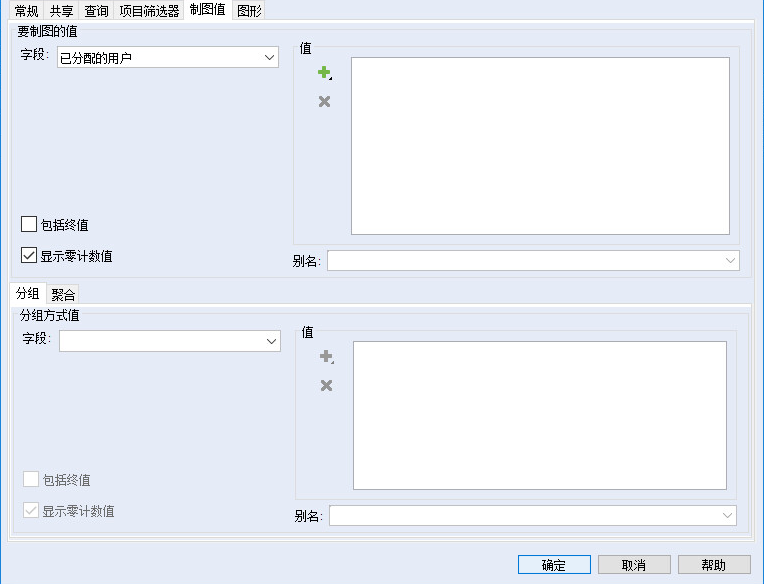

4. 单击“制图值”选项卡。
在“时间值”下方，为图表数据指定日期范围。根据所选的“开始日期”和“结束日期”值，其他列表和字段将变为可用。
下表包含可能的“开始日期”和“结束日期”值：
|
值
|
说明
|
||
|---|---|---|---|
|
日期
|
从日历字段中选择指定一个确切的日期。默认值为当前系统日期。
指定日期对于创建含有确切日期范围的临时图表非常有用。
|
||
|
计算的日期
|
指定一个由间隔类型和间隔数计算得出的通用日期范围。(请参阅此表前面的说明。)
将计算得出的日期用于常用图表，例如，制作每周缺陷计数图表。您可以设置一次通用日期范围，无需在每个间隔后手动更改它。
|
||
|
运行图表日期
|
指定图表的运行日期作为结束日期。此值仅适用于“结束日期”。
|
下表显示了有效的“开始日期”和“结束日期”组合：
|
开始日期
|
结束日期
|
|---|---|
|
日期
|
日期
|
|
日期
|
计算的日期
|
|
日期
|
运行图表日期
|
|
计算的日期
|
日期
|
|
计算的日期
|
运行图表日期
|
5. 对于“间隔类型”，选择要用于汇总图表数据列表的间隔类型。可能的值有：“小时”、“天”、“周”、“月”、“季度”和“年”。例如，如果选择“周”，则为图表生成的折线图会在图表上为每一周包含一个点。
在将计算的日期用于开始或结束日期时，需要指定间隔值以生成该计算的日期。
6. 要指定间隔值，请将其输入右侧的字段。例如，如果您指定了 5，且“间隔类型”设置为“周”，则折线图图表会显示五周期间的数据。
图表的计算结束 (或开始) 日期由间隔类型与指定值的乘积确定。例如，如果将开始日期设置为 2010 年 4 月 24 日，间隔为 5 周，则产生的结束日期为 2010 年 5 月 29 日。
7. 要使用从图表指定开始日期到指定结束日期的累计数据，请选择“自开始日期累计”复选框。
此复选框默认不选中。
 |
• 如果选中“自开始日期累计”复选框，则创建图表时不会包含指定开始日期之前的任何图表数据。
• “自开始日期累计”复选框不适用于连接到 Windchill 12.3.1.0 服务器的旧客户端。
|
8. 在“要制图的值”下方，单击“字段”列表，然后选择要据其进行报告的字段。例如，如果您选择“类型”，则图表数据将基于项“类型”字段中的值。字段值列表将变成显示所选字段的可用值。
9. 在“值”下方，选择要制图的值。
|
|
“创建者”和“修改者”字段对趋势图无效，并且不会显示在字段列表中。
|
10. 如果您希望字段值显示在不同名称的图表中，请在“值”列表中选择一个字段值。然后，键入或在“别名”字段中选择新的名称。如果您希望多个字段值显示在组合使用一个名称的图表中，请在“值”列表中选择这些字段值。然后，选择或在“别名”字段中键入一个名称。例如，假定您要基于以下项类型进行报告：Docs、Feature Request 和 Defect。同时，假定您已为 Feature Request 和 Defect 字段值分配别名 Development。这些项类型的数据将组合在 Development 下的图表中。
11. 以后要将为字段定义的任何新值自动包括在图表中，请选择“包括终值”。
13. 要完成并保存您的图表，请单击“确定”。
