세부 차트 예

사용자 도움말 > 그래픽으로 항목 데이터 표시 > 차트 생성 > 세부 차트 예

세부 차트 예

이 섹션에서는 각 유형의 샘플 차트에서 주요 컴포넌트를 정의하는 것에 대한 자세한 내용을 제공합니다.

추세 차트

올해에 발생한 결함의 수와 결함 해결(상태별)을 일별로 요약하여 표시하는 추세 차트를 생성하려면 다음을 수행합니다.

1. 차트 값 패널에서 다음과 같은 값을 정의합니다.

필드	값
시작 날짜	Date, Jan 1, 2010
끝 날짜	차트 실행 날짜
간격 유형	Day
상태	State
값	In Review [alias Submitted] Assigned [alias Submitted] In Development [alias In Development] Inactive Completed [alias Completed] In Testing [alias In Testing] Accepted [alias Submitted] Proposed [alias Submitted] Ready for Automated Testing Started Unavailable
이후 값 포함	사용

2. 그래프 탭에서 그래프 스타일에 대해 꺾은선형 그래프 아이콘을 클릭합니다.

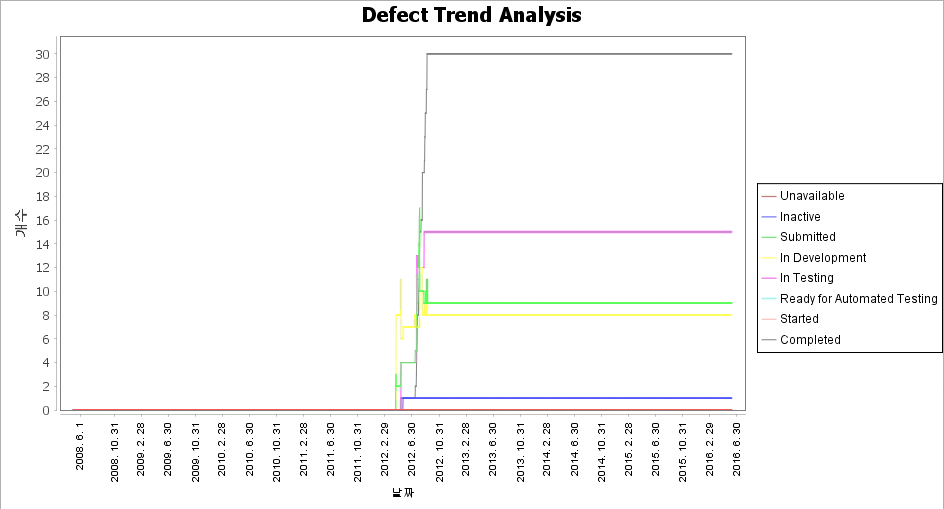

예를 들어 다음과 같은 차트가 생성됩니다.

항목 필드 추세 차트

몇 주의 기간 동안 테스트 제작 활동의 진행 상황을 보고하는 항목 필드 추세 차트를 생성하려면 다음을 수행합니다.

1. 질의 탭에서 차트에 표시하려는 프로젝트 항목을 표시하는 질의를 선택합니다.

2. 차트 값 탭의 시간 값 아래에서 다음 값을 정의합니다.

필드	값
시작 날짜	항목 날짜 필드를 선택한 다음 오른쪽에 있는 필드에서 생성 날짜를 선택합니다.
끝 날짜	계산 날짜를 선택합니다.
간격 유형	주를 선택합니다. 오른쪽에 있는 필드에서 간격 값을 지정합니다. 52를 입력합니다.

3. 항목 필드 값 아래에서 다음 식을 정의합니다.

숫자 필드	식 레이블
Test Case Content Count - Open	Draft
Test Case Content Count - In Review	In Review
Test Case Content Count - Published	Published

모든 식에서 축 레이블은 Test Cases이고 표시 패턴은 #,###입니다.

4. 특성 표시 아래에서 차트 값을 다음으로 표시에 대해 값을 선택합니다.

5. 그래프 탭에서 그래프 스타일에 대해 세로 막대형 그래프 아이콘을 선택합니다.

6. 그래프 탭에서 아래쪽 패널에 있는 색 탭을 선택합니다. 그런 다음 Draft, In Review 및 Published 데이터에 대해 사용자 정의 색을 정의합니다.

7. 확인을 클릭합니다.

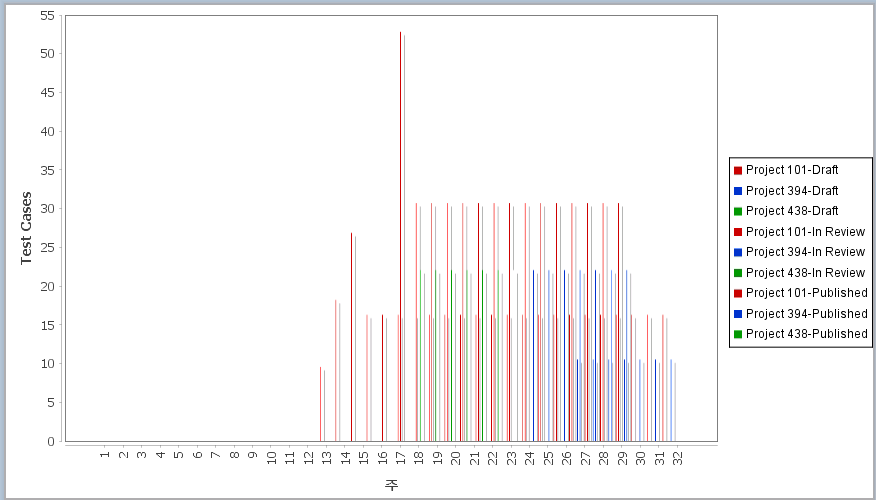

예를 들어 다음과 같은 차트가 생성됩니다.

분포 차트

제품별로 활성 프로젝트의 상태와 상황을 표시하는 분포 차트를 생성하려면 다음을 수행합니다.

1. 질의 탭에서 활성 프로젝트 항목을 표시하는 질의를 선택합니다.

2. 차트 값 탭의 차트에 표시할 값 아래에서 필드로 Product를 선택한 다음 값 목록에서 활성 제품을 선택합니다.

3. 이후 값 포함 및 0 개수 값 표시를 사용하도록 설정합니다.

4. 차트 값 > 집계 탭에서 다음 식을 정의합니다.

집계 식	식 레이블	축 레이블	표시 패턴
count()	# of Projects	Count	#,###
max("Product Health Value")	Health	Count	none
sum("Total Estimated Effort")	Total Estimated Effort	Days	#,##0 days
sum("Total Actual Effort")	Total Actual Effort	Days	#,##0 days
sum("Total Estimated Effort")-sum("Total Actual Effort")	Effort Variance	Days	#,##0 days

5. 그래프 탭에서 그래프 스타일에 대해 테이블 렌더링 아이콘을 선택합니다.

6. 그래프 > 테이블 탭에서 Health 계산 식에 대해 다음과 같은 범위 정의를 정의합니다.

레이블	시작	끝	아이콘	텍스트 스타일	표시 형식
Green	-1.0	-1.0	green circle image	Plain	Icon
Yellow	0.0	0.0	yellow circle image	Plain	Icon
Red	1.0	1.0	red circle image	Plain	Icon

Effort Variance 계산 식에 대해 다음과 같은 범위 정의를 정의합니다.

레이블	시작	끝	아이콘	텍스트 스타일	표시 형식
Red	-Infinity	0.0	red circle image	Plain	Icon & Value
Yellow	1.0	10.0	yellow circle image	Plain	Icon & Value
Green	11.0	Infinity	green circle image	Plain	Icon & Value

7. 확인을 클릭합니다.

예를 들어 다음과 같은 차트가 생성됩니다.

항목 필드 차트

모든 활성 프로젝트에 대해 작업량, 예산 및 스케줄 메트릭 항목 필드 차트를 생성하려면 다음을 수행합니다.

1. 질의 탭에서 활성 프로젝트 항목을 표시하는 질의를 선택합니다.

2. 차트 값 탭에서 다음 식을 정의합니다.

필드 이름/식	식 레이블	표시 패턴
“Health Value”	Health
“Estimated Budget”	Est. Budget	$#,###
“Actual Budget”	Act. Budget	$#,###
“Budget Variance”	Budget Variance	$#,###
“Estimated Effort”	Est. Effort	#,###.#hrs
“Actual Effort”	Act. Effort	#,###.#hrs
“Effort Variance”	Effort Variance	#,###.#hrs

3. 항목 식별자 필드에서 {Project} ({Product})를 지정합니다.

4. 그래프 > 테이블 패널에서 Health 계산 식에 대해 다음과 같은 범위 정의를 정의합니다.

레이블	시작	끝	아이콘	텍스트 스타일	표시 형식
Green	-1.0	-1.0	green circle image	Plain	Icon
Yellow	0.0	0.0	yellow circle image	Plain	Icon
Red	1.0	1.0	red circle image	Plain	Icon

Budget Variance 계산 식에 대해 다음과 같은 범위 정의를 정의합니다.

레이블	시작	끝	아이콘	텍스트 스타일	표시 형식
Red	-9.99999999E8	-100001.0	red circle image	Plain	Icon & Value
Yellow	-10000.0	10.0	yellow circle image	Plain	Icon & Value
Green	10000.0	9.99999999E8	green circle image	Plain	Icon & Value

Effort Variance 계산 식에 대해 다음과 같은 범위 정의를 정의합니다.

레이블	시작	끝	아이콘	텍스트 스타일	표시 형식
Red	0.15000000000001	9999.0	red circle image	Plain	Icon & Value
Yellow	1.0E-13	0.15	yellow circle image	Plain	Icon & Value
Green	-9999.0	0.0	green circle image	Plain	Icon & Value

5. 확인을 클릭합니다.

예를 들어 다음과 같은 차트가 생성됩니다.
