関連ビュー: アイテムの関連の表示

「関連」ビューでは、1 つ以上のアイテムのすべてで関連がツリー階層に表示されます。「関連」ビューを設定し、特定のフィールドと関連レベルを表示することができます。

関連ビュー: ユーザーインタフェースコンポーネント

最初に「関連」ビューを表示したときには、選択したアイテムが「関連」ツリーペインに表示されます。

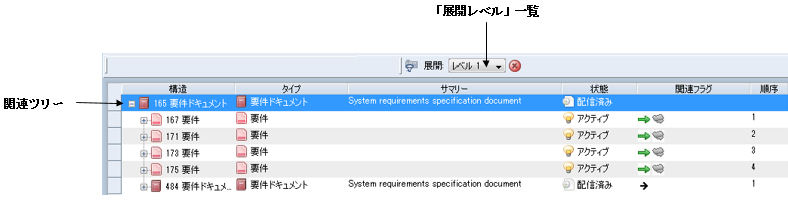

「関連」ビュー (GUI) におけるアイテムとその関連の例を次に示します。

「関連」ビューには、アイテムの関連を把握できる次のユーザーインタフェースコンポーネントが含まれています。

コンポーネント

説明

関連ツリー

ツリーを展開してルートアイテムの関連フィールドを表示するには、プラス記号のアイコンをクリックします。

各関連フィールドを展開するとそのフィールドの関連アイテムが表示され、表示された関連アイテムをさらに展開すると、今度はそれらの関連フィールドが表示されます。

「展開レベル」リスト (GUI のみ)

「展開レベル」一覧を使用すると、特定のアイテムについて、「関連」ツリーペイン内のすべての関連を特定のレベルに展開または折りたたむことができます。デフォルト、および移行されたビューセットでは、フローティング形式の「関連」ビューの「展開パネル」ツールバーにデフォルトで「展開レベル」一覧が表示されます。ビューセットを作成する場合は、ツールバーに「展開レベル」アクションを追加する必要があります。

ツリーを展開しようとしている場合に、関連の数を表示するのに時間がかかるときは、

をクリックして展開を停止できます。

ツリーのブランチを折りたたむには、- をクリックします。

アイテムに関連ループが含まれている場合は、そのアイテムの横に

が表示されます。関連ループは、同じ関連階層で、あるアイテムに別のアイテムとの前方関連と後方関連の両方が作成されている場合に発生します。

• GUI では、ブランチを選択して左右の方向キーを押すことでツリーの展開や折りたたみを行うこともできます。

• <seg>GUI では、アイテムを「アイテム」ビューから「関連」ビューのアイテムの「前方関連」フォルダまたは「後方関連」フォルダにドラッグして、新しい関連を作成することができます。
